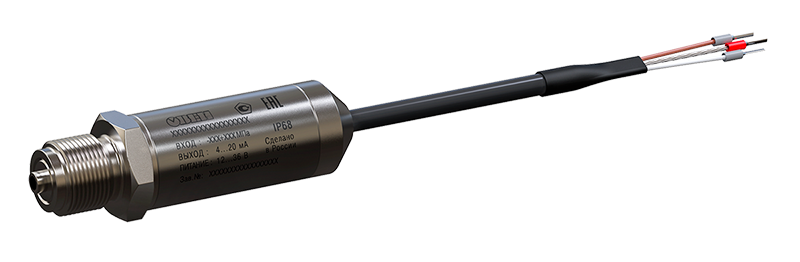

Преобразователь давления ПД100И-ДВХ-1Х7

Прибор для преобразования вакуумметрического давления в унифицированный сигнал постоянного тока 4...20 мА

Верхний предел измерений: 0,04...0,1 МПа
Выходной сигнал: 4...20 мА
Напряжение питания: =12...36 В
Штуцер: M20×1,5, G½, G¼, G½, М24х1,5
Класс точности: 0,25, 0,5
Длина кабеля: 1...1000 м
Класс защиты корпуса: IP68

В закладки

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Датчики ОВЕН ПД100И модели 1х7 представляют собой преобразователи вакуумметрического давления с резьбовым присоединением к процессу и электроподключением с помощью гидрометрического кабеля. Данная модель имеет максимальную степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр.

Преобразователи данной модели применяются в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением и на трубопроводах в затапливаемых колодцах.

Технические характеристики:

Параметр	Значение
Верхний предел измерений	0,04 МПа, 0,06 МПа, 0,1 МПа
Выходной сигнал	4...20 мА 2-проводная схема "токовая петля"
Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой сред - Корпус - Кабель	−40...+100°С −5...+80°С
Напряжение питания	=12…36 В (номинальное 24 В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность	≤0,9 Вт
Защита от подачи напряжения питания обратной полярности	Есть
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	Группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	Класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса	IP68
Диапазон рабочих температур окружающего воздуха	–20…+80°С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	≥500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес датчика без упаковки / в упаковке / вес кабеля	0,2 кг / 0,3 кг / 0,8 кг на 10 м
Штуцер для подключения к процессу	M20×1,5 манометрической формы G½ манометрической формы G¼ G½ торцевая мембрана М24х1,5 торцевая мембрана
Тип электрического соединения	Кабель гидрометрический (неразъёмно)
Габаритный размер (без кабеля), не более	92×27 мм
Перегрузочная способность	≥200 % от ВПИ
Предельное давление перегрузки	≥400 % от ВПИ

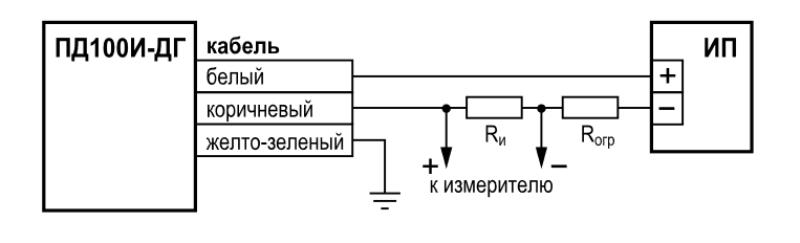

Схема подключения

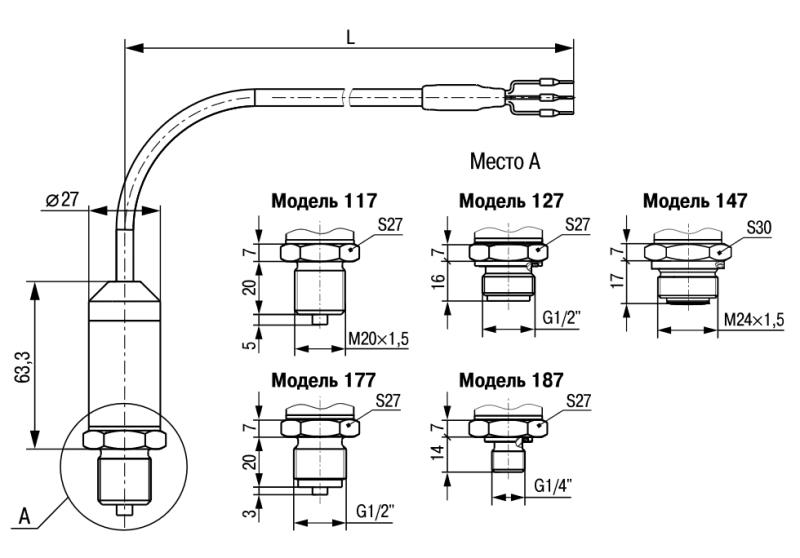

Габаритные размеры
