Кран шаровой с электроприводом AR340-2

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Встроенный программируемый таймер
Диапазон цикла включения/отключения подачи рабочей среды: 1 с...99 ч
СД-дисплей
Тип: шаровой полнопроходной (AR340-2-08, -15) или неполнопроходной (AR340-2-20/15, -25/20, -32/25)
Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды: 0…+100°С
Рабочее давление: 0...1,0 МПа
Диаметр условного прохода: 8…32 мм
Материал корпуса: латунь
Материал уплотнения: PTFE
Присоединение: резьбовое G¼"...G1¼"
Модель электропривода: AR340
Схема подключения: 2-проводная
Индикатор положения затвора
Питание электропривода: =9...24 В

В закладки

от 8 382 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

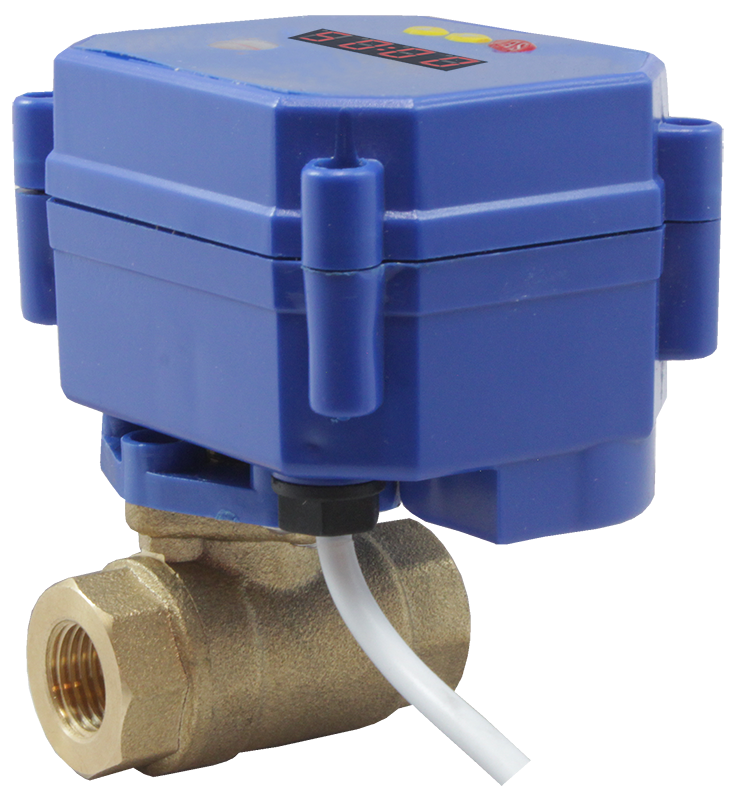

Кран шаровой с электроприводом AR340-2 предназначен для управления потоком рабочей среды в трубопроводе.

Привод имеет встроенный программируемый таймер и позволяет задать цикл включения/выключения подачи рабочей среды (диапазон от 1 секунды до 99 часов).

Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.

Особенности:

Настройка времени в открытом и закрытом состояниях

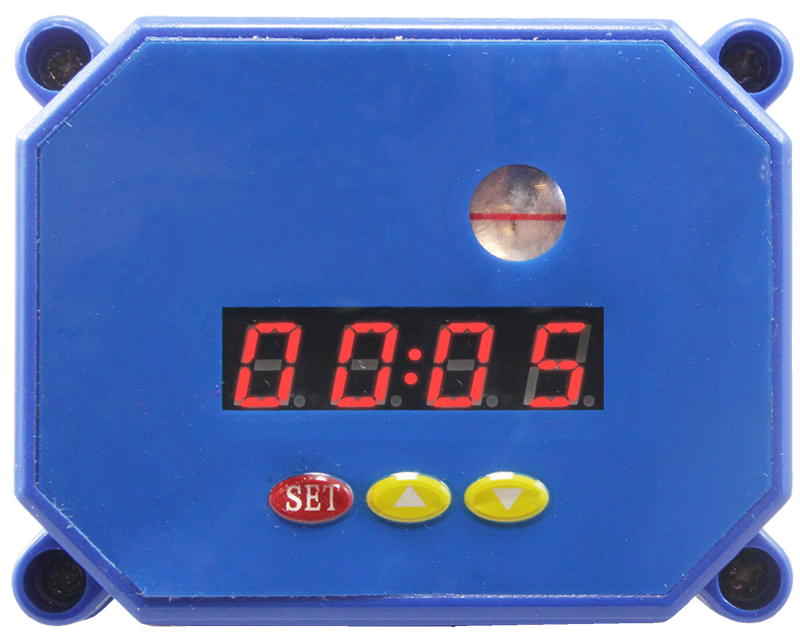

4-разрядный СД-дисплей с высотой символов 7 мм
Автоматическое отключение при достижении конечного положения
Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
Низкий уровень шума
Долгий срок службы

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, спирт
Материалы	Корпус	Латунь
	Уплотнение	PTFE
Температура рабочей среды		0...+100 °С
Рабочее давление		0...1,0 MПa
Диаметр условного прохода		8…32 мм
Присоединение		Резьбовое G¼"...G1¼"
Модель электропривода		AR340
Время полного поворота		≤ 5 с
Угол поворота		90° (вращение в обоих направлениях)
Крутящий момент		2 Н∙м
Степень пылевлагозащиты привода		IP65
Питание		=9...24 В
Ток		150 мА при 9 В, 50 мА при 24 В
Мощность		2 Вт
Диапазон цикла включения/отключения подачи рабочей среды		1 с...99 ч
Высота символов		7 мм
Схема подключения		2-проводная
Длина кабеля		350 мм

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Модель привода	Вес крана с приводом, г
AR340-2-08 GBP	8	8	5	¼"	0,0	1,0	AR340	300
AR340-2-15 GBP	15	15	20	½"				340
AR340-2-20/15 GBP	20	15	20	¾"				340
AR340-2-25/20 GBP	25	20	60	1"				490
AR340-2-32/25 GBP	32	25	80	1¼"				590

Расшифровка обозначения на примере крана AR340-2-20/15 XYZ:
AR340-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.

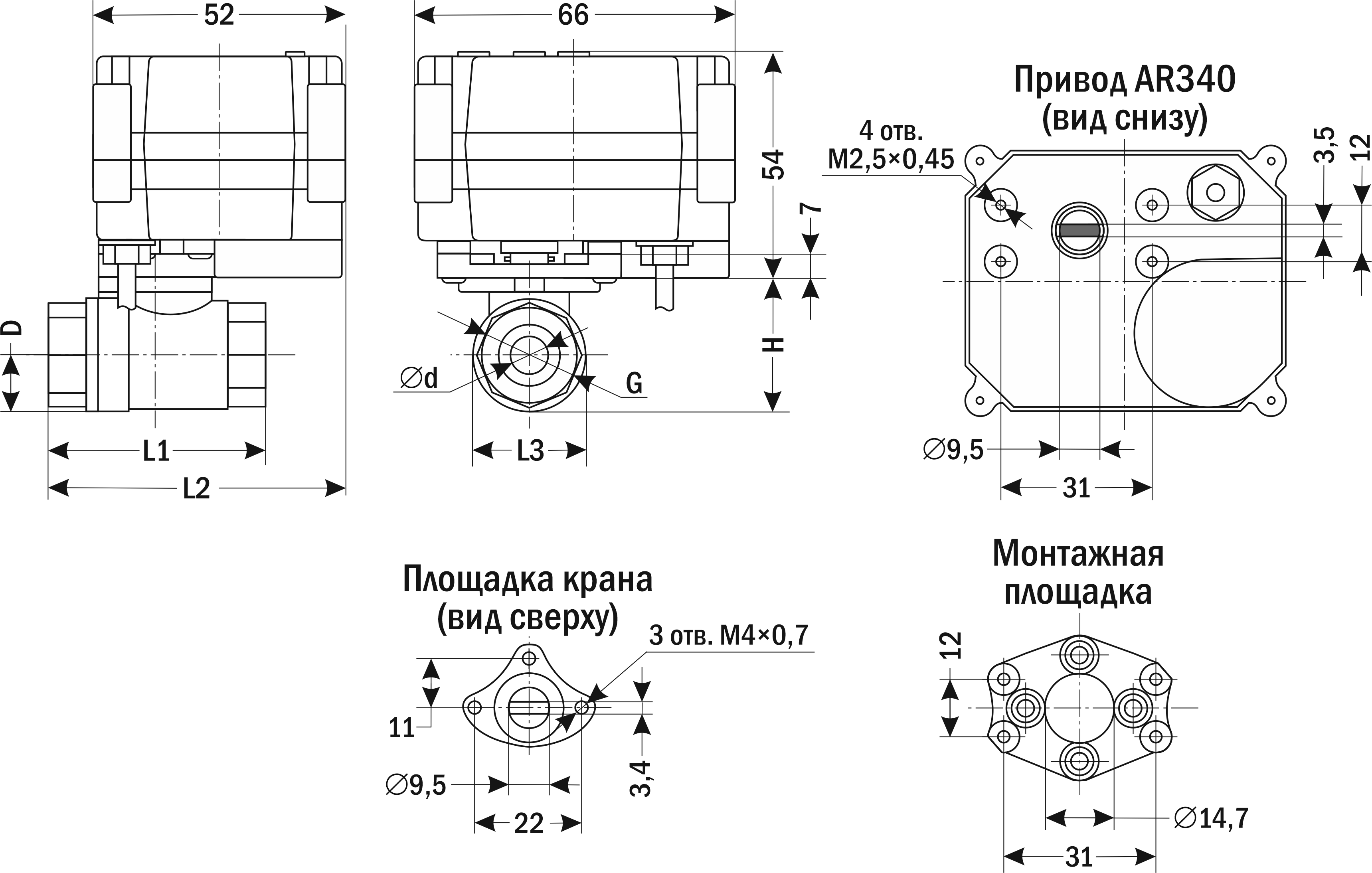

Габаритные размеры

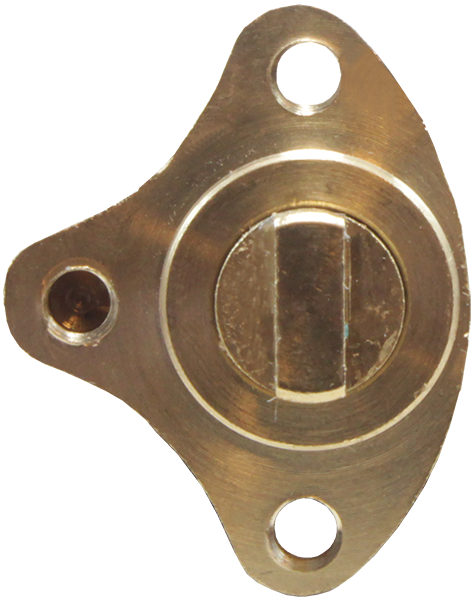

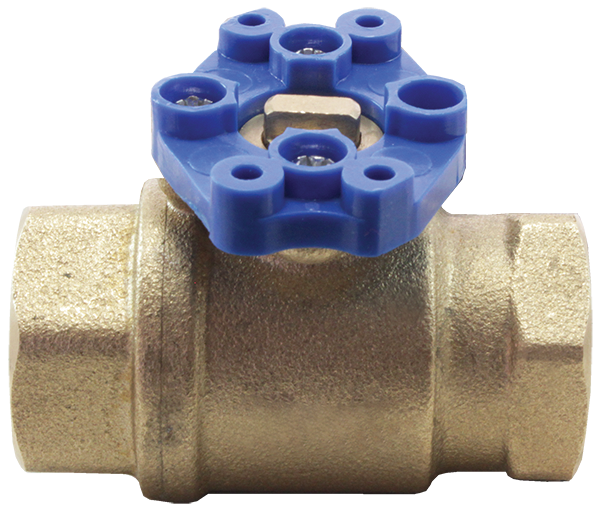

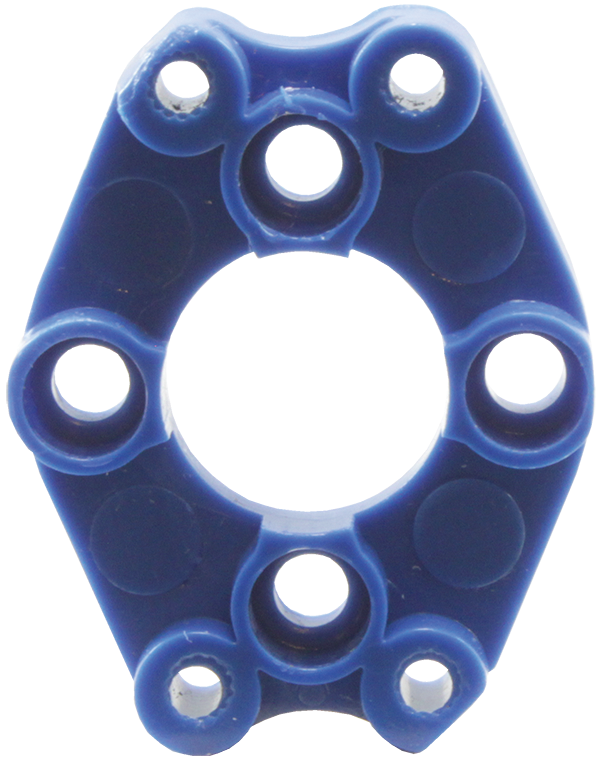

Привод AR340 прикручивается к монтажной площадке крана AR340-2 четырьмя винтами М2,5×0,45, L=14 мм.

Размер,мм	AR340-2, модели
Размер,мм	-08	-15	-20/15	-25/20	-32/25
∅ d (Дэф)	8	15	15	20	25
D	13	15	17	23	27
G	¼"	½"	¾"	1"	1¼"
H	31	38	38	49	49
L1	46	57	61	72	80
L2	58	66	66	74	81
L3	24	33	33	43	49

Версия: 2024-05-13-ШАР
