Клапан нормально закрытый AR-4H21-0,9-1/8-GSP

Клапан соленоидный нормально закрытый прямого действия с поршнем на высокое давление до 30 МПа для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10…+120°С
Рабочее давление: 0…30 МПа
Диаметр условного прохода: 0,9 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅛"

В закладки

от 28 213 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (11)
Все модификации ()
Отзывы (0)

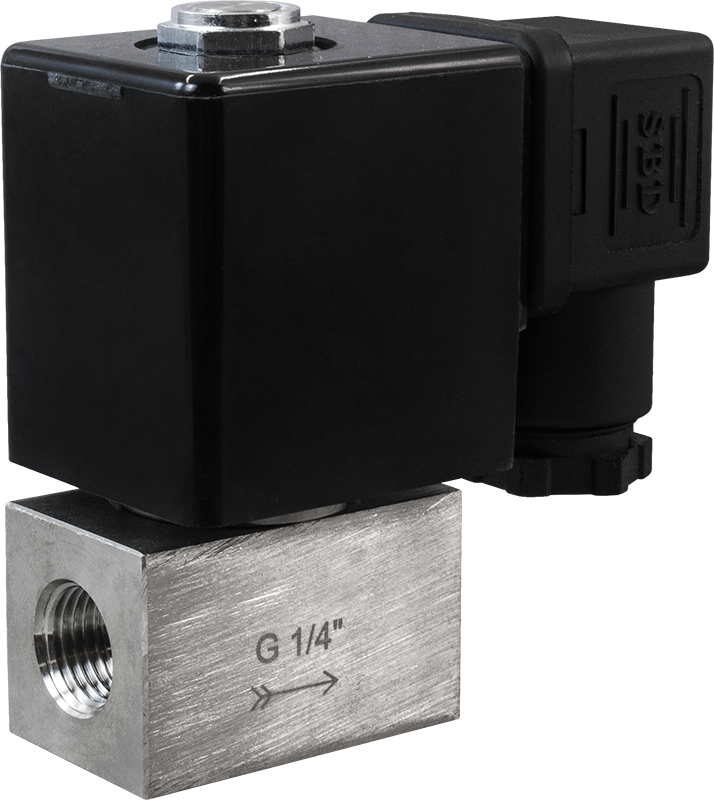

Клапан соленоидный нормально закрытый прямого действия с поршнем на высокое давление до 30 МПа AR-4H21 (AR-HP350) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 30 МПа
Срабатывание при нулевом давлении
Компактный размер

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла*
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−10…+120°С
Рабочее давление	0…30 МПа
Диаметр условного прохода	0,9 мм
Присоединение	Резьбовое G⅛"
Питание	~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В

* Max рабочее давление для масел – 25 МПа

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
SB257 IP65	28 ВА	V	V	V
SB257 IP65	18 Вт				V	V	V
ASE11H* IP65	4,5 ВА	V
ASE11H* IP65	8 Вт					V	V
ASEx543** IP65	23 ВА	V	V	V
ASEx543** IP65	13 Вт					V	V

* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

** Взрывозащищеннная катушка ASEx543 обеспечивает работу клапана только до 10 МПа

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-4H21-0,9-1/4-GSP	0,9	1,8	G⅛"	0,0	30,0	477
AR-4H21-0,9-1/2-GSP

Расшифровка обозначения на примере клапана AR-4H21-0,9-1/2-XYZ:
AR-4H21 – модель клапана.
0,9 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P − PTFE.

Габаритные размеры
G=¼", ½"

Разрез нижней части клапана
