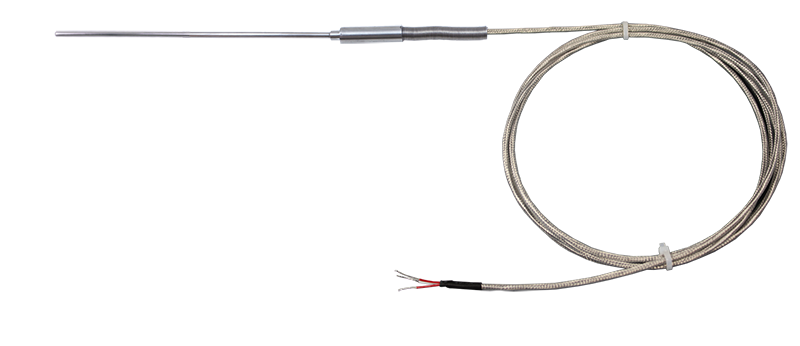

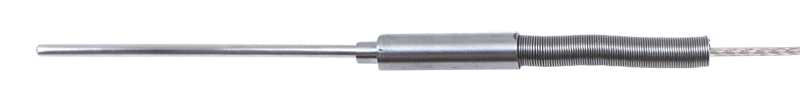

Термосопротивление ТС-А-4011

Термосопротивление предназначено для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Количество чувствительных элементов: 1
Номинальная статическая характеристика: Pt100
Диапазон измеряемых температур: −60...+500°С
Класс допуска: А
Длина монтажной части: 50 мм, 100 мм – стандарт, 60...30 000 мм – по заказу
Диаметр монтажной части: 3 мм
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Материал корпуса датчика: нержавеющая сталь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

2 550 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 1591 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации (3)
Уценка (1)
Отзывы (0)

Принцип действия и конструкция:

Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Термосопротивление ТС-А-4011 изготавливается на основе гибкого кабеля в стальной оболочке с минеральной изоляцией.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Максимальная температура провода КМТФЭт-А-3 не более +200°С

Особенности:

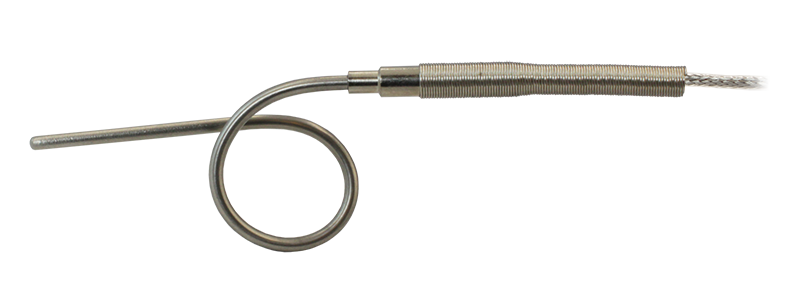

Возможность изгиба (вплоть до сворачивания в петлю) и монтажа в труднодоступных местах
Датчик может навиваться на цилиндр радиусом, равным пятикратному диаметру D, без изменения технических характеристик
Запрещается изгиб на расстоянии менее 60 мм от рабочего конца датчика
Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3 позволяет использовать датчик в пищевой, химической промышленности и т.д.
Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости

Монтаж:

Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.

Показатели надежности и условия эксплуатации:

Показатели надежности термосопротивлений при соблюдении условий эксплуатации в рабочем диапазоне температур:
– вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Количество чувствительных элементов	1
Номинальная статическая характеристика	Pt100
Диапазон измеряемых температур	−60...+500°С
Условное давление	2,5 МПа
Класс допуска датчика	А
Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)	±(0,15°С+0,02T)°С
Длина монтажной части (L)	50 мм, 100 мм – стандарт 60...30 000 мм – по заказу
Диаметр монтажной части (D)	3 мм
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тепловая инерция	≤ 8 с
Сопротивление изоляции	≥ 20 МОм
Схема подключения	3-проводная
Материал корпуса датчика	КМТФЭт-А-3
Сечение провода	3×0,12 мм²
Наружные размеры провода	∅ 2,7 мм
Степень защиты	IP54

Габаритные размеры

Предельно допустимые отклонения согласно ГОСТ 6651 (справочная таблица):

Тип	Класс допуска	Диапазон измерения	Допустимые отклонения
50М	A	−50...+100°С	±(0,15°С+0,02T)
	B	−50...+200°С	±(0,3°С+0,02T)
	C	−180...+200°С	±(0,6°С+0,02T)
Pt100 Pt1000	A	−100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ)	±(0,15°С+0,02T)
	B	−196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ)	±(0,3°С+0,02T)
	C	−196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ)	±(0,6°С+0,02T)

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2021-11-30-ЛВC

Артикул	Длина монтажной части, мм	Срок поставки	Стоимость
50 100

Артикул	Модель	Длина монтажной части, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Длина монтажной части, мм	Срок поставки	Стоимость
E96130	ТС-А-4011-3-050-Pt100-2,0	50	Со склада	2550 руб. – +
E96131	ТС-А-4011-3-100-Pt100-2,0	100	Со склада	2550 руб. – +

Артикул	Модель	Длина монтажной части, мм	Срок поставки	Стоимость
E96130	ТС-А-4011-3-050-Pt100-2,0	50	Со склада	2550 руб. – +
E96131	ТС-А-4011-3-100-Pt100-2,0	100	Со склада	2550 руб. – +

Артикул	Описание	Срок поставки	Стоимость
K16374	Длина монтажной части, мм: 50. Причина уценки: деформирована гильза. Работоспособность 100%	Снято с производства	1591 руб. – +
