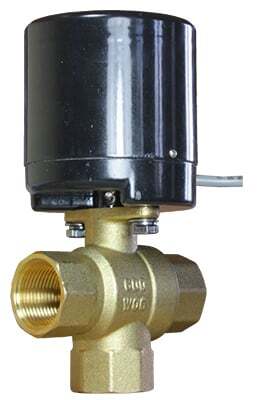

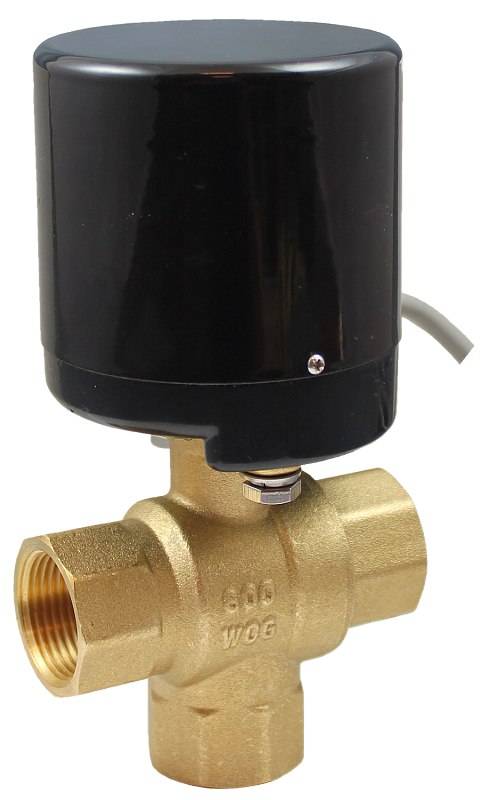

Кран шаровой переключающий с электроприводом AR200-3

Кран шаровой трехходовой переключающий полнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: переключающий (L-тип)
Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты
Температура рабочей среды: −10…+125°С
Рабочее давление: 0...4 МПа
Диаметр условного прохода: 20 мм
Материал корпуса: латунь
Материал уплотнения: PTFE + EPDM
Присоединение: резьбовое G¾"
Питание электропривода: ~220 В, ~110 В, ~24 В, =24 В
Схема подключения: 3-проводная с переключением
Конечные выключатели

В закладки

6 086 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Кран шаровой трехходовой переключающий полнопроходной с электроприводом AR200-3 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Работа при высоком давлении до 4 МПа
Модель электропривода – AR200

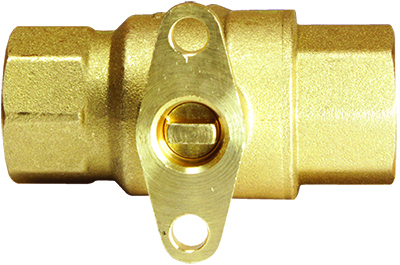

Привод AR200 крепится к крану с помощью двух винтов М6
Привод AR200 обладает широким выбором возможных вариантов типов питающего напряжения (~220 В, ~110 В, ~24 В, =24 В) и времени открытия/закрытия крана (12 с, 15...18 с, 24 с)

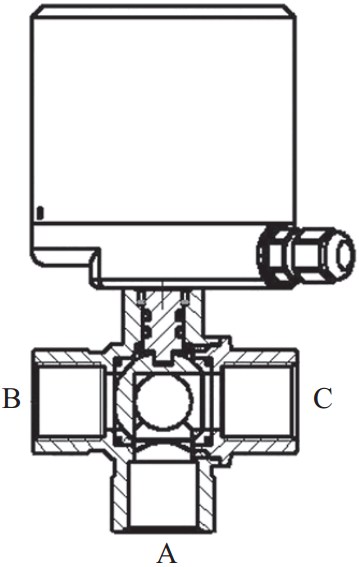

Привод оснащен указателем крайних положений крана (положение 1: открыт путь A-B, положение 2: открыт путь А-C)
Простота монтажа и удобство обслуживания
3- или 5-проводная схема подключения
Компактный размер
Долгий срок службы

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты
Материал	Корпуса	Латунь
	Уплотнения	PTFE + EPDM
Температура рабочей среды		−10…+125°С
Рабочее давление		0...4 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G¾"
Модель электропривода		AR200
Питание		~220 В, =24 В, =12 В
Мощность		6 ВА
Время открытия/закрытия		12 с или 24 с для ~220 В; 12 с для ~110 В; 12 с для ~24 В; 15...18 с для =24 В
Угол поворота		90° (вращение в обоих направлениях)
Крутящий момент		5 Н∙м для ~220 В, ~110 В, ~24 В; 15 Н∙м для =24 В
Степень защиты		IP65
Питание, ток, мощность		~220 В,40 мА, 8 ВА; ~110 В, 80 мА, 8 ВА; ~24 В, 400 мА, 7 ВА; =24 В, 50 мА, 1,2 Вт
Схема подключения		3-проводная с переключением
Длина кабеля		840 мм

Модификации:

Габаритные размеры

Версия: 2024-03-30-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.73 Мб

Артикул	Привод	Срок поставки	Стоимость
12сек., ~220В 24сек., ~220В 12сек., ~110В 12сек., ~24В 18сек., =24В

Артикул	Привод	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Привод	Срок поставки	Стоимость
O59304	12сек., ~220В	Со склада	6086 руб. – +
O59305	24сек., ~220В	Со склада (комплектация 1..72 часа)	6086 руб. – +
O59306	12сек., ~110В	Со склада (комплектация 1..72 часа)	6086 руб. – +
O59307	12сек., ~24В	Со склада (комплектация 1..72 часа)	6086 руб. – +
O59308	18сек., =24В	Со склада (комплектация 1..72 часа)	6086 руб. – +

Артикул	Привод	Срок поставки	Стоимость
O59304	12сек., ~220В	Со склада	6086 руб. – +
O59305	24сек., ~220В	Со склада (комплектация 1..72 часа)	6086 руб. – +
O59306	12сек., ~110В	Со склада (комплектация 1..72 часа)	6086 руб. – +
O59307	12сек., ~24В	Со склада (комплектация 1..72 часа)	6086 руб. – +
O59308	18сек., =24В	Со склада (комплектация 1..72 часа)	6086 руб. – +
