Кран шаровой трехходовой неполнопроходной с электроприводом AR340-3

Кран шаровой трехходовой неполнопроходной с электроприводом для управления потоком рабочей среды в трубопроводе

Встроенный программируемый таймер
Диапазон цикла включения/отключения подачи рабочей среды: 1 с...99 ч
СД-дисплей
Тип: переключающий (L-тип)
Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды: 0…+100°С
Рабочее давление: 0...1,0 МПа
Диаметр условного прохода: 8…20 мм
Материал корпуса: латунь
Материал уплотнения: PTFE
Присоединение: резьбовое G¼"...G¾"
Модель электропривода: AR340
Схема подключения: 2-проводная
Индикатор положения затвора
Питание электропривода: =9...24 В

В закладки

от 8 928 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой неполнопроходной с электроприводом AR340-3 предназначен для управления потоком рабочей среды в трубопроводе.

Привод имеет встроенный программируемый таймер и позволяет задать цикл включения/выключения подачи рабочей среды (диапазон от 1 секунды до 99 часов).

Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.

Особенности:

Настройка времени в открытом и закрытом состояниях
4-разрядный СД-дисплей с высотой символов 7 мм
Автоматическое отключение при достижении конечного положения
Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
Низкий уровень шума
Долгий срок службы

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, спирт
Материалы	Корпус	Латунь
Материалы	Уплотнение	PTFE
Температура рабочей среды		0...+100 °С
Рабочее давление		0...1,0 MПa
Диаметр условного прохода		8…20 мм
Присоединение		Резьбовое G¼"...G¾"
Модель электропривода		AR340
Время полного поворота		≤ 5 с
Угол поворота		90° (вращение в обоих направлениях)
Крутящий момент		2 Н∙м
Степень пылевлагозащиты привода		IP65
Питание		=9...24 В
Ток		150 мА при 9 В, 50 мА при 24 В
Мощность		2 Вт
Диапазон цикла включения/отключения подачи рабочей среды		1 с...99 ч
Высота символов		7 мм
Схема подключения		2-проводная
Длина кабеля		350 мм

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Модель привода	Вес крана с приводом, г

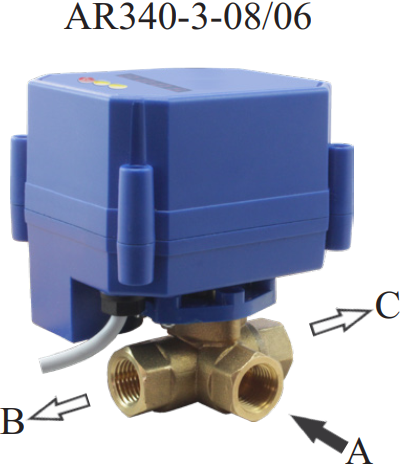

AR340-3-08/06 GBP	8	6	5	¼"	0,0	1,0	AR340	360

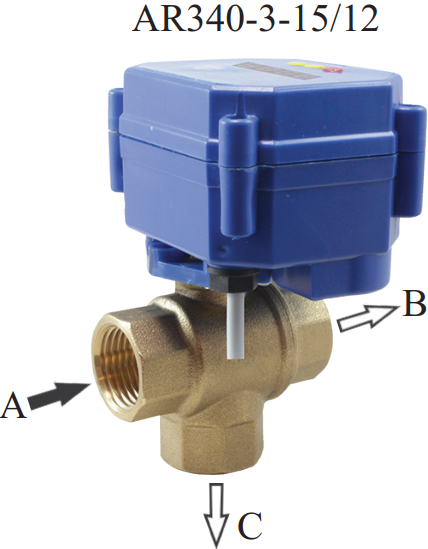

AR340-3-15/12 GBP	15	12	11	½"				430

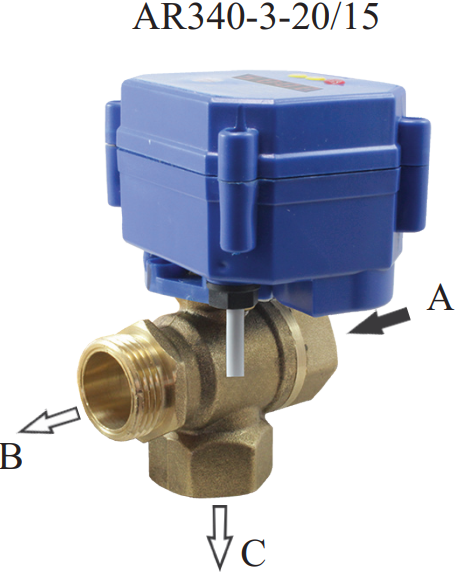

AR340-3-20/15 GBP	20	15	20	¾"				480

Расшифровка обозначения на примере крана AR340-3-20/15 XYZ:
AR340-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.

Габаритные размеры

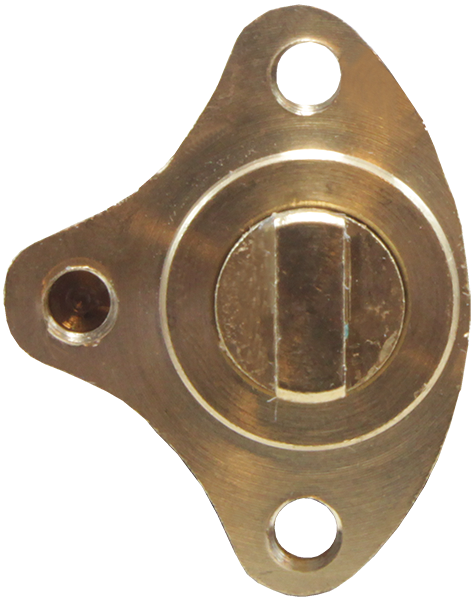

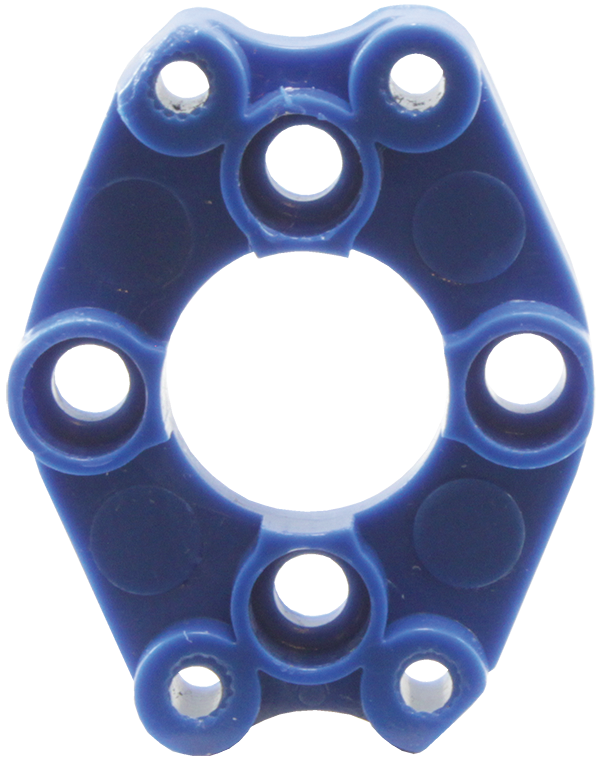

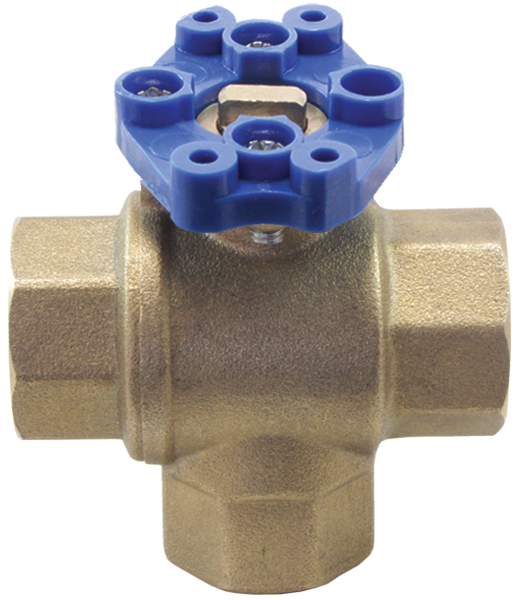

Привод AR340 прикручивается к монтажной площадке кранов AR340-3 четырьмя винтами М2,5×0,45, L=14 мм.

Модель AR340-3	Размер, мм					G1	G2
Модель AR340-3	∅ d (Дэф)	H1	H2	L1	L2	G1	G2
-15/12	12	21	29	55,5	30	внутр. ½"	внутр. ½"
-20/15	15	21	32	65,5	34	внутр. ¾"	наруж. ¾"

Версия: 2022-10-27-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	14.05.2024	0.97 Мб
