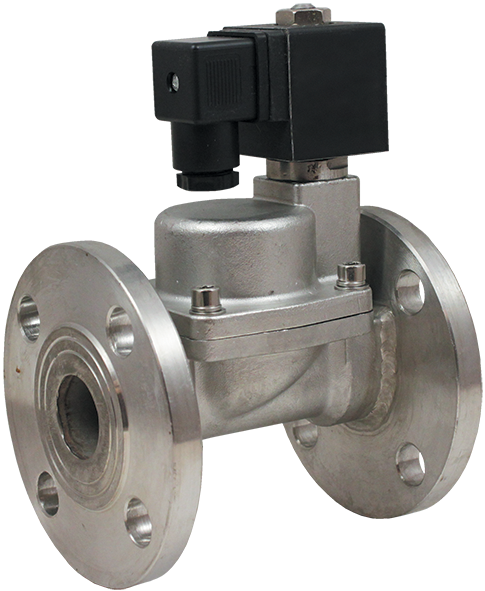

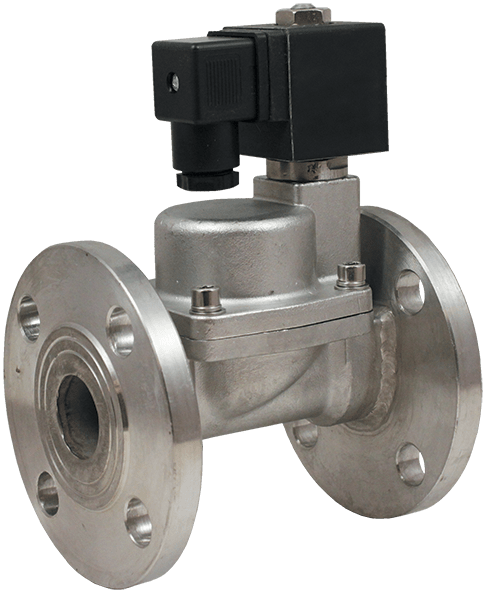

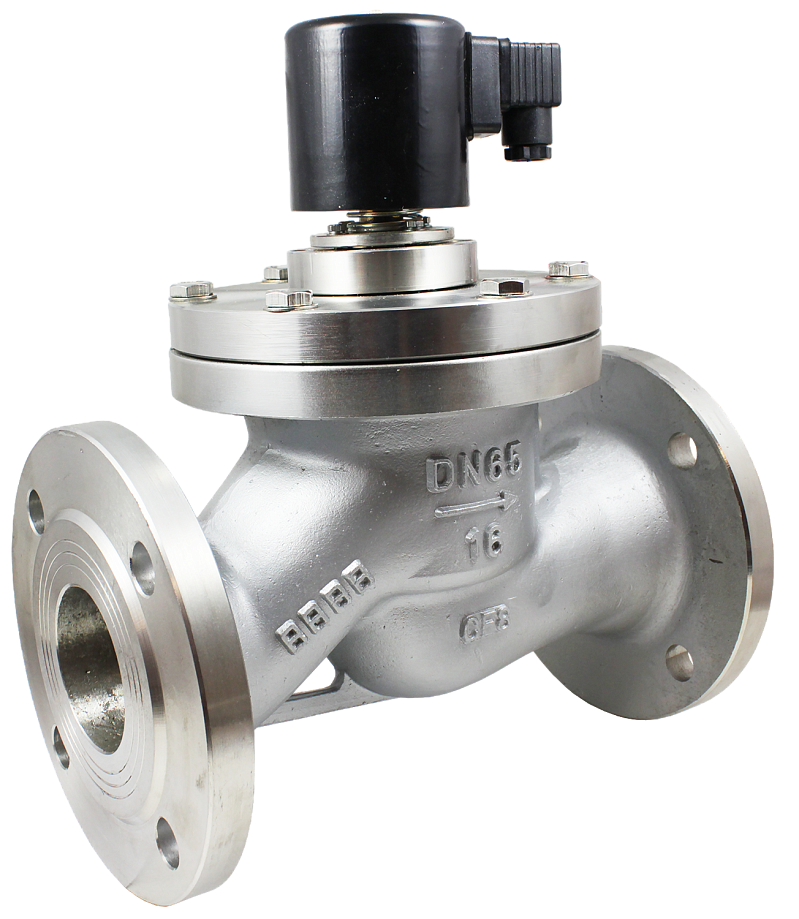

Клапан нормально закрытый AR-YCP31F

Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе

Является аналогом:

Производитель	TORK	Danfoss
Модель/серия	T-SYDF	EV220B

В закладки

от 38 803 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (55)
Все модификации ()
Отзывы (0)

Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара AR-YCP31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Долгий срок службы уплотнителя в среде пара
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Температура окружающей среды		−30…+50°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		25...150 мм
Присоединение		Фланцевое F1"...F6"
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
	Для Ду=25...50 мм
S21H IP65	22 ВА	V	V	V
S21H IP65	15 Вт				V	V
ASE x282* IP65	24 ВА	V	V	V
ASE x282* IP65	17 Вт				V	V
ASEx1320* IP65	28 ВА	V
ASEx1320* IP65	20 Вт				V	V
ASE21H** IP65	5,5 ВА	V
ASE21H** IP65	10 Вт				V	V
	Для Ду=65...150 мм
YG1B IP54	30 ВА	V	V	V
YG1B IP54	21 Вт				V	V

*Взрывозащищенная катушка.

**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCP31-25F-1-FSP	25	10	F1"	0,05	1,6	3300
AR-YCP31-32F-1.1/4-FSP	32	20	F1¼"			4800
AR-YCP31-40F-1.1/2-FSP	40	25	F1½"			6200
AR-YCP31-50F-2-FSP	50	41	F2"			8100
AR-YCP31-65F-2.1/2-FSP	65	73	F2½"			23 100
AR-YCP31-80F-3-FSP	80	107	F3"			32 500
AR-YCP31-100F-4-FSP	100	136	F4"			43 400
AR-YCP31-125F-5-FSP	125	171	F5"			55 500
AR-YCP31-150F-6-FSP	150	273	F6"			85 000

Расшифровка обозначения на примере клапана AR-YCP31-25F-1-XYZ:
AR-YCP31 – модель клапана.
25F – диаметр условного прохода в мм.
1 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Габаритные размеры (Ду=25...50 мм)

Размер, мм	AR-YCP31-25F	AR-YCP31-32F	AR-YCP31-40F	AR-YCP31-50F
A	185	190	210	220
∅B	113	133	140	158
C	127	158	160	190
G	F1"	F1¼"	F1½"	F2"
∅ d	14	18	18	18
k	87	100	110	125

Габаритные размеры (Ду=65...150 мм)

Размер, мм	AR-YCP31-65F	AR-YCP31-80F	AR-YCP31-100F	AR-YCP31-125F	AR-YCP31-150F
A	342	357	392	422	543
∅B	177	226	248	264	285
C	280	297	340	390	480
D	92	99	110	123	143
G	F2½"	F3"	F4"	F5"	F6"
d	18	18	18	18	21
k	146	162	180	212	240
Кол-во отверстий	4	8	8	8	8

Версия: 2022-03-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации (Ду=25...50 мм)	11.10.2022	0.56 Мб
Руководство по эксплуатации (Ду=65...150 мм)	11.10.2022	0.54 Мб
