Щиты дистанционного и местного управления экспериментального стенда модельной турбины

Щиты дистанционного и местного управления и контроля параметров экспериментального стенда модельной турбины.
Щит дистанционного управления предназначен для контроля, регистрации, индикации параметров и возможности обеспечения автоматического регулирования стенда экспериментальной турбины.
Щит местный предназначен для контроля за параметрами работы турбины и используется для отслеживания параметров и, в случае необходимости, для аварийного останова

Дата реализации: Май 2008 г.

636 000 руб. Доставка по России
Оплата

Описание
Отзывы (0)

Щиты дистанционного и местного управления и контроля параметров экспериментального стенда модельной турбины.

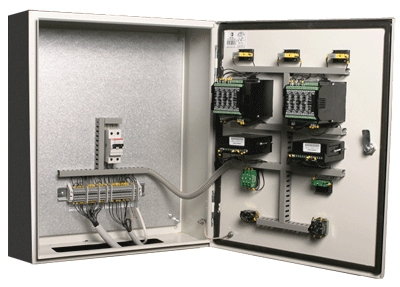

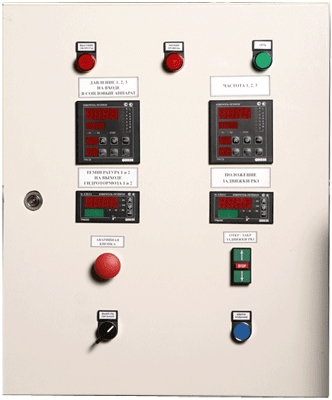

Щит местный предназначен для контроля за параметрами работы турбины и используется для отслеживания параметров и, в случае необходимости, для аварийного останова. Cостав щита местного управления:

Пакетный выключатель питания
Восьмиканальный регулятор ТРМ138, индицирующий частоту вращения турбины и отображающий одно из трех значений давления на входе в сопловый аппарат
Двухканальный регулятор ТРМ202, отображающий значения температуры на выходе из камеры гидротормоза и положение задвижки
Сигнальная лампа с сиреной, срабатывающая по двум уставкам
Аварийная кнопка останова турбины
Сигнальная лампа с сиреной, срабатывающая при понижении уровня воды в баке
Клеммы для подвода питания, интерфейса RS-485 и сигналов с дистанционного щита управления
Предусмотрен вводной автомат

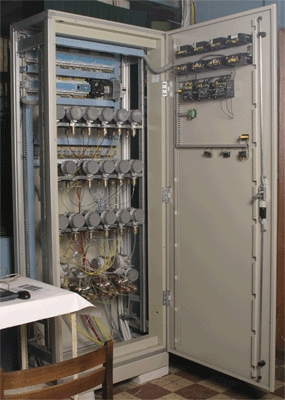

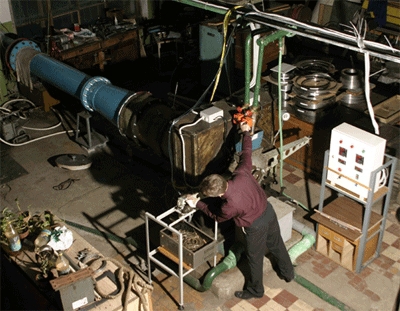

Щит дистанционного управления предназначен для контроля, регистрации, индикации параметров и возможности обеспечения автоматического регулирования стенда экспериментальной турбины, в состав которого входят турбина ЭТ-3М с измерительной аппаратурой, гидротормоз с системой подвода и отвода воды и маслосистема турбины. Стенд взаимодействует с компрессорной станцией, в состав которой входят компрессоры и система задвижек с трубопроводами подвода сжатого воздуха.

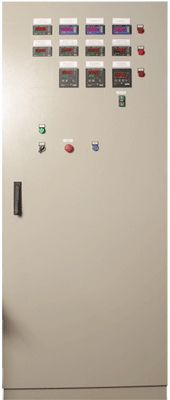

Состав щита дистанционного управления

Пакетный выключатель питания
Тахометры ВЕХА-Т, индицирующие частоту вращения турбины
Сигнальная лампа с сиреной, срабатывающая по двум уставкам
Аварийная кнопка останова турбины
Сигнальная лампа с сиреной, срабатывающая при понижении давления масла ниже 0,75 атм; этот же сигнал выводится на экран ПК
Сигнальная лампа с сиреной, срабатывающая при понижении уровня воды в баке
На приборе ПКП1 отображается положение задвижки
Двухканальные регуляторы ТРМ202-Щ2, на одном из каналов показывают давление на входе в сопловый аппарат турбины, на другом канале – температуру на входе в сопловый аппарат и температуру перед расходомерным соплом
Двухканальный регулятор ТРМ202 отображающий значения температуры на выходе из камеры гидротормоза
Восьмиканальные модули ввода, к которым подключены датчики давления АИР-20/М2-ДИ, АИР-20/М2-ДИВ, АИР-20/М2-ДД
Клеммы для подключения датчиков давления, температуры, датчика силы, датчиков частоты
Клеммы для подвода питания и интерфейса RS-485
Вводной автомат
