Кран шаровой трехходовой неполнопроходной с электроприводом AR350-3
Кран шаровой трехходовой неполнопроходной с электроприводом с электроприводом для управления потоком рабочей среды в трубопроводе
- Cтупенчатое регулирование потока рабочей среды
- Тип: переключающий (L-тип)
- Рабочая среда: вода, горячая вода, воздух, инертные газы, спирт
- Температура рабочей среды: 0…+100°С
- Рабочее давление: 0...1,0 МПа
- Диаметр условного прохода: 8…20 мм
- Материал корпуса: латунь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G¼"...G¾"
- Модель электропривода: AR350
- Схема подключения: 4-проводная c выключением двух контактов
- Питание электропривода: =9...24 В
x
Способы оплаты
Кран шаровой трехходовой неполнопроходной с электроприводом AR350-3 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателями. Для автоматического управления в качестве выключателей К1 и К2 можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG -
Защита электродвигателя от перегрева
-
Автоматическое отключение при достижении конечного положения
-
Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
-
Низкий уровень шума
- Простота монтажа
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | |
| Материал | Корпуса
| Латунь
|
| Уплотнения
| PTFE | |
| Температура рабочей среды | 0…+100°С | |
| Рабочее давление | 0...1,0 МПа | |
| Диаметр условного прохода | 8…20 мм | |
| Присоединение | Резьбовое G¼"...G¾" | |
| Модель электропривода | AR350 | |
| Время полного поворота
| ≤ 8 с | |
| Угол поворота
| 90° (вращение в обоих направлениях)
| |
| Крутящий момент
| 6 Н∙м
| |
| Степень пылевлагозащиты
| IP65
| |
| Питание | =9...24 В | |
| Ток | 100 мА при 9 В, 40 мА при 24 В | |
| Мощность
| 5 Вт
| |
| Схема подключения
| 4- проводная с выключением двух контактов
| |
| Длина кабеля
| 350 мм
| |
Модификации:
|
Обозначение
| Ду, мм
| Дэф, мм
| Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа
| Модель привода
| Вес крана с приводом, г | ||||
| 0°
| 30°
| 60°
| 0°
| 30°
| 60°
| |||||||
| AR350-3-08/06 GBP
| 8 | 6
| 4
| 1,3
| 3,8
| 2,5
| 0,8
| ¼"
| 0,0
| 1,0
| AR350D
| 410
|
| AR350-3-15/12 GBP
| 15 | 12
| 9
| 2,7
| 16
| 12
| 3,6
| ½" | 470
| |||
| AR350-3-20/15 GBP
| 20 | 15
| 11,1
| 3,3
| 20
| 14,8
| 4,4
| ¾" | 530
| |||
Расшифровка обозначения на примере крана AR350-3-20/15 XYZ:
AR350-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.
AR350-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.

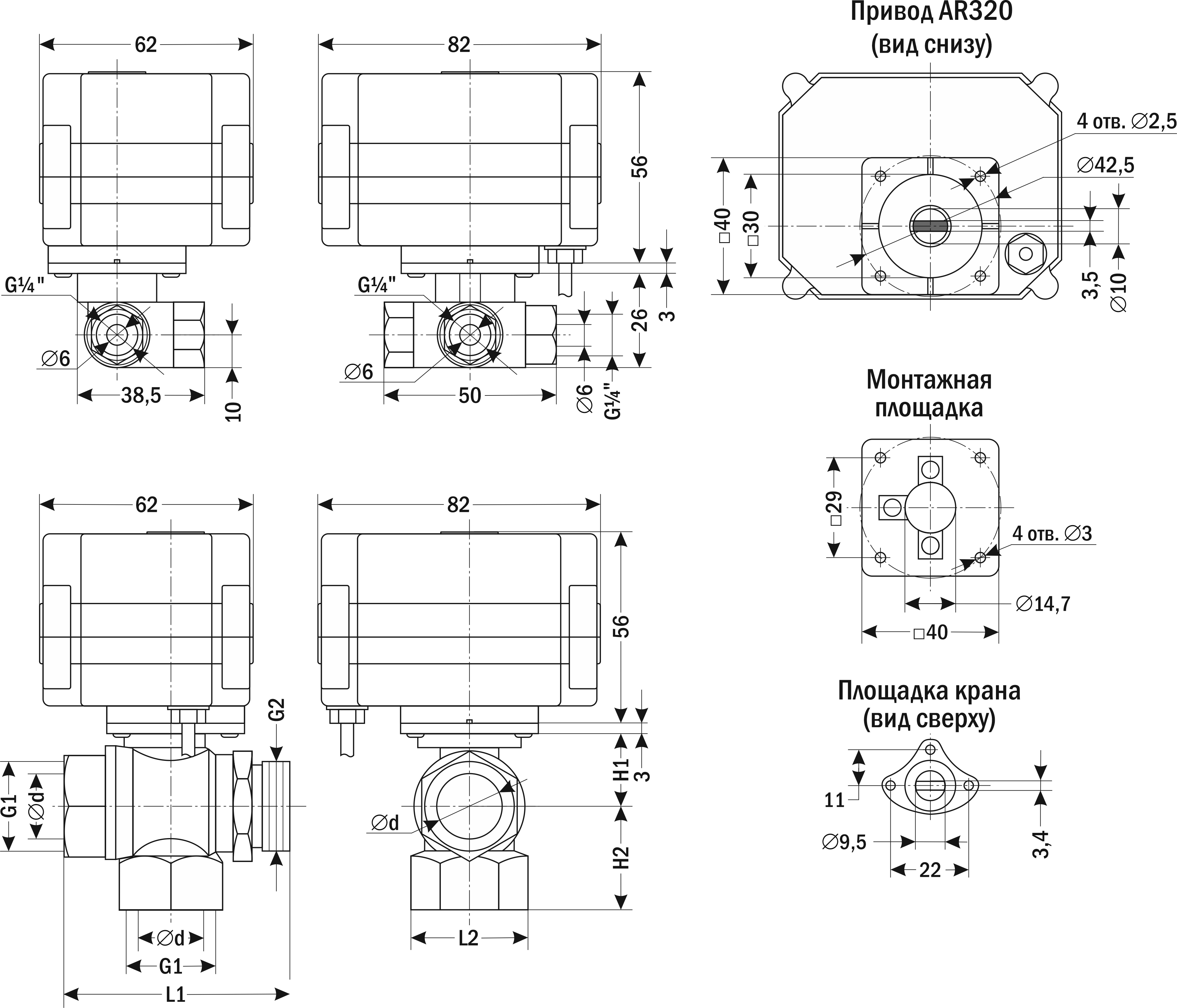

| Габаритные размеры
|

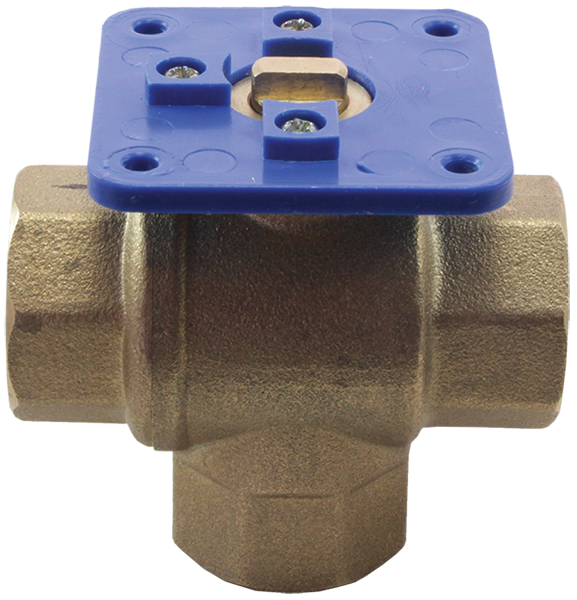

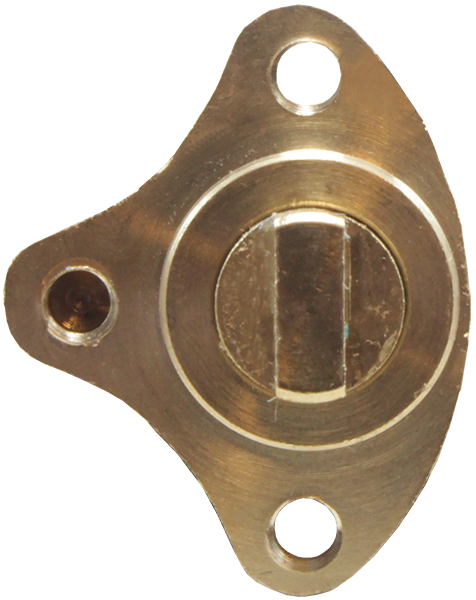

Привод AR350 прикручивается к монтажной площадке кранов AR350-3 четырьмя шурупами ∅ 3 мм, L=10 мм.
 |
|
Модель
AR350-3
| Размер, мм
| G1
| G2
| ||||
| ∅ d (Дэф)
| H1
| H2
| L1
| L2
| |||
| -15/12
| 12
| 21
| 29
| 55,5
| 30
| внутр. ½"
| внутр. ½"
|
| -20/15
| 15
| 21
| 32
| 65,5
| 34
| внутр. ¾"
| наруж. ¾"
|
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.05.2024 | 1.91 Мб |  |
