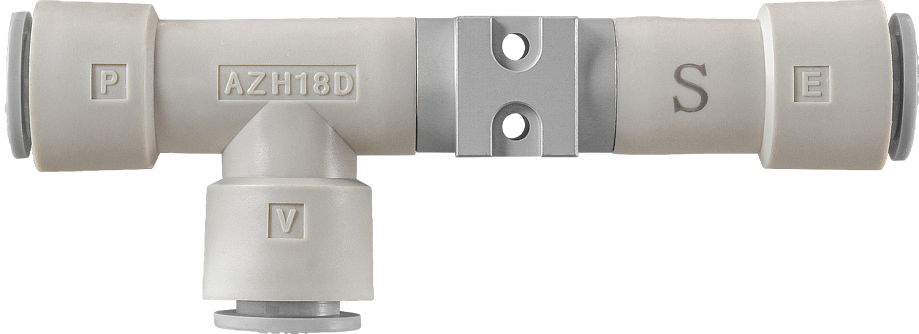

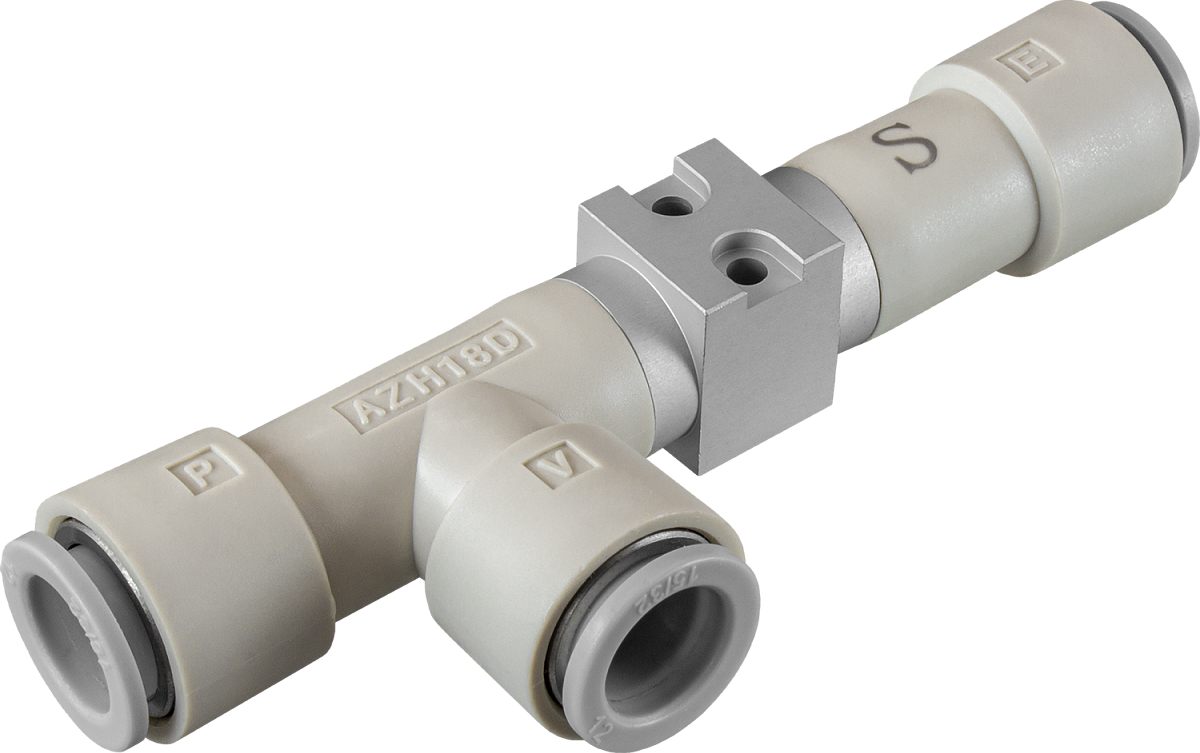

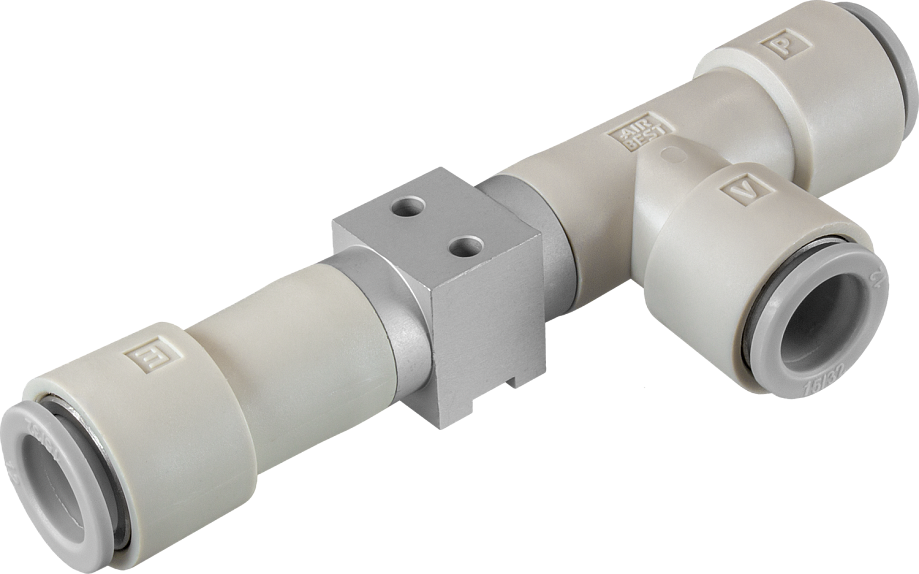

Базовый вакуумный эжектор AZH-D

Предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Рабочая среда: сжатый воздух без содержания масла
Максимальный вакуум: −48 кПа, −53 кПа, −88 кПа
Максимальный вакуумный расход: 7,5...110 л/мин
Расход воздуха: 13,5...150 л/мин
Рабочее давление: 0,45 МПа
Уровень шума: 68...75 дБА
Диаметр сопла: 0,5...1,8 мм
Материал корпуса: термопластик ПБТ
Присоединение: быстроразъемное ∅ 6 мм, ∅ 12 мм – выход вакуума; ∅ 6 мм, ∅ 12 мм – вход сжатого воздуха, ∅ 6 мм, ∅ 8 мм, ∅ 12 мм – порт сброса

В закладки

от 1 110 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Вакуумный эжектор AZH-D предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха
Особенности:

Модификации:
–S для более глубокого ваккума (до −88 кПа)
–L для большего вакуумного расхода (до 110 л/мин)
Быстроразъемное подключение
Одноступенчатый (одно сопло)
Встроенный глушитель
Компактность и малый вес
Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

Области применения:

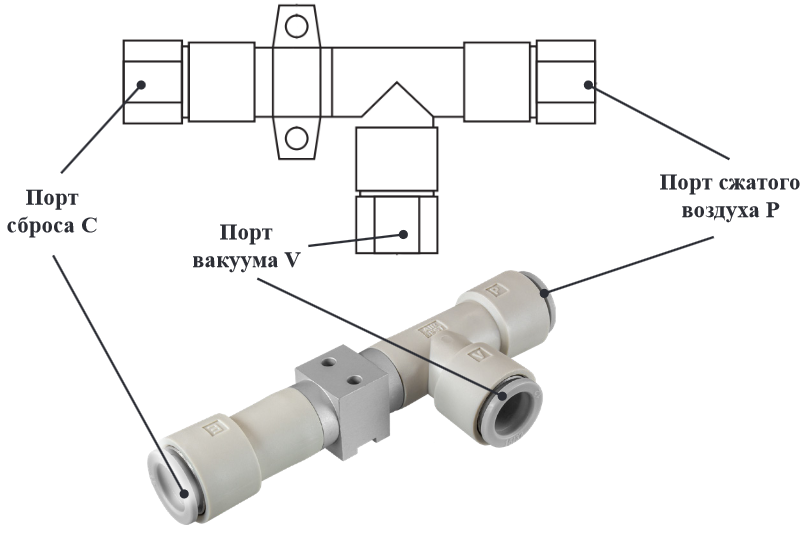

Принцип работы:

В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. В результате сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С

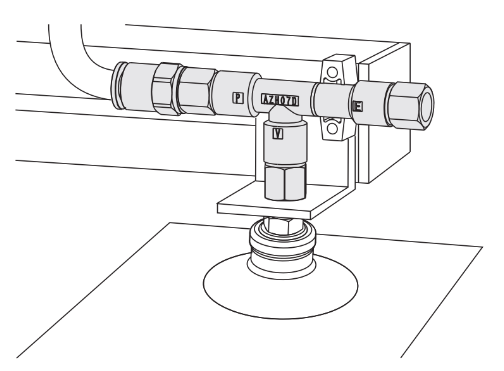

Пример использования:

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Макс. вакуум	−48 кПа, −53 кПа, −88 кПа
Макс. вакуумный расход	7,5...110 л/мин
Расход воздуха	13,5...150 л/мин
Номинальное рабочее давление	0,45 МПа
Уровень шума	68...75 дБА
Материал корпуса	термопластик ПБТ
Рабочая температура	+5...+50°C
Диаметр сопла	0,5 мм, 1 мм, 1,8 мм
Присоединение	Быстроразъемное ∅ 6 мм, ∅ 12 мм – выход вакуума ∅ 6 мм, ∅ 12 мм – вход сжатого воздуха ∅ 6 мм, ∅ 8 мм, ∅ 12 мм – порт сброса

Модификации прибора. Обозначение для заказа

1 Диаметр сопла: 05 – ∅ 0,5 мм; 10 – ∅ 1,0 мм; 18 – ∅ 1,8 мм. 2 Тип вакуума: S – до −88 кПа; L – до −48 кПа. 3 Вход сжатого воздуха: 06 – быстроразъемное ∅ 6 мм; 12 – быстроразъемное ∅ 12 мм. 4 Выход вакуума: 06 – быстроразъемное ∅ 6 мм; 12 – быстроразъемное ∅ 12 мм. 5 Порт сброса: 06 – быстроразъемное ∅ 6 мм; 08 – быстроразъемное ∅ 8 мм; 12 – быстроразъемное ∅ 12 мм.

Модификации прибора. Обозначение для заказа

1 Диаметр сопла:

05 – ∅ 0,5 мм;
10 – ∅ 1,0 мм;
18 – ∅ 1,8 мм.

2 Тип вакуума:

S – до −88 кПа;
L – до −48 кПа.

3 Вход сжатого воздуха:

06 – быстроразъемное ∅ 6 мм;
12 – быстроразъемное ∅ 12 мм.

4 Выход вакуума:

06 – быстроразъемное ∅ 6 мм;
12 – быстроразъемное ∅ 12 мм.

5 Порт сброса:

06 – быстроразъемное ∅ 6 мм;
08 – быстроразъемное ∅ 8 мм;
12 – быстроразъемное ∅ 12 мм.

Модификации:

Модель	Диаметр сопла, мм	Макс. вакуум, кПа		Макс. вакуумный расход, л/мин		Расход воздуха, л/мин	Уровень шума, дБА	Вход сжатого воздуха	Выход вакуума	Порт сброса	Габаритные размеры, мм	Вес, г
Модель	Диаметр сопла, мм	S	L	S	L	Расход воздуха, л/мин	Уровень шума, дБА	Вход сжатого воздуха	Выход вакуума	Порт сброса	Габаритные размеры, мм	Вес, г
AZH05D-06-06-06	0,5	−88	−48	7,5	9	13,5	75	∅ 6 мм	∅ 6 мм	∅ 6 мм	14×58,5×34	11
AZH10D-06-06-08	1,0		−48	24	34	46	68	∅ 6 мм	∅ 6 мм	∅ 8 мм	17×65×38	15
AZH18D-12-12-12	1,8		−53	70	110	150	72	∅ 12 мм	∅ 12 мм	∅ 12 мм	21,5×113×41	57

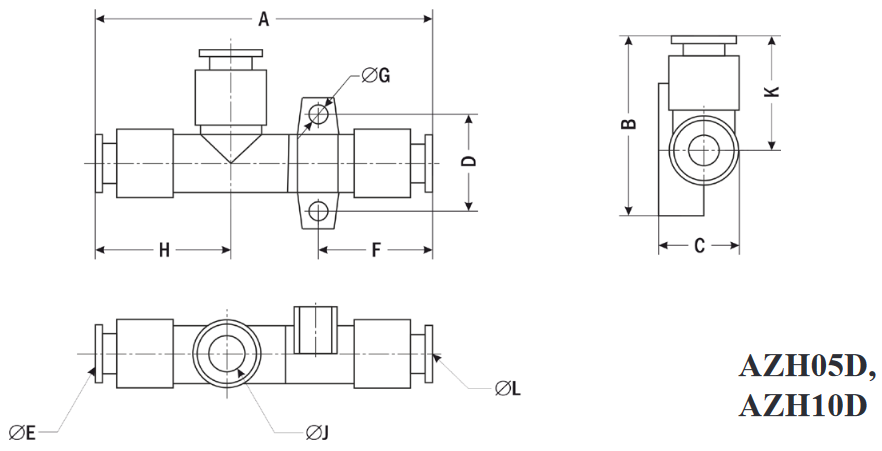

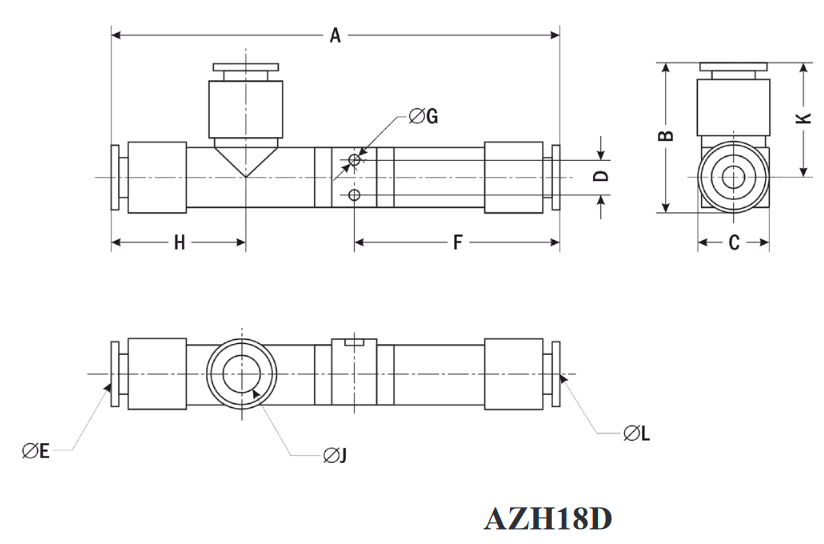

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	C	D	∅E (порт сжатого воздуха)	F	∅ G	K	∅L (порт сброса)	∅J (выход вакуума)	H
AZH05D-06-06-06	58,5	34	14	17	6	21	3	22	6	6	24
AZH10D-06-06-08	65	38	17	21	6	25	4	23	8	6	26
AZH18D-12-12-12	113	41	21,5	10	12	50	3	30	12	12	37

Версия: 2024-07-05-ШАР

Артикул	Диаметр сопла, мм	Мах. Вакуум	Вход сжатого воздуха	Выход вакуума	Выхлоп	Срок поставки	Стоимость
0,5 1 1,8	-88 -48	6 мм 12 мм	6 мм 12 мм	6 мм 8 мм 12 мм

Артикул	Диаметр сопла, мм	Мах. Вакуум	Вход сжатого воздуха	Выход вакуума	Выхлоп	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Диаметр сопла, мм	Мах. Вакуум	Вход сжатого воздуха	Выход вакуума	Выхлоп	Срок поставки	Стоимость
O68786	1	-88	6 мм	6 мм	8 мм	Со склада	1414 руб. – +
O68788	1,8	-88	12 мм	12 мм	12 мм	Со склада	3746 руб. – +

Артикул	Диаметр сопла, мм	Мах. Вакуум	Вход сжатого воздуха	Выход вакуума	Выхлоп	Срок поставки	Стоимость
O68784	0,5	-88	6 мм	6 мм	6 мм	Под заказ к 2025.06.01	1110 руб. – +
O68785	0,5	-48	6 мм	6 мм	6 мм	Под заказ к 2025.06.01	1110 руб. – +
O68786	1	-88	6 мм	6 мм	8 мм	Со склада	1414 руб. – +
O68787	1	-48	6 мм	6 мм	8 мм	120 дней	1414 руб. – +
O68788	1,8	-88	12 мм	12 мм	12 мм	Со склада	3746 руб. – +

Отзывы на этот товар пока отсутствуют.
