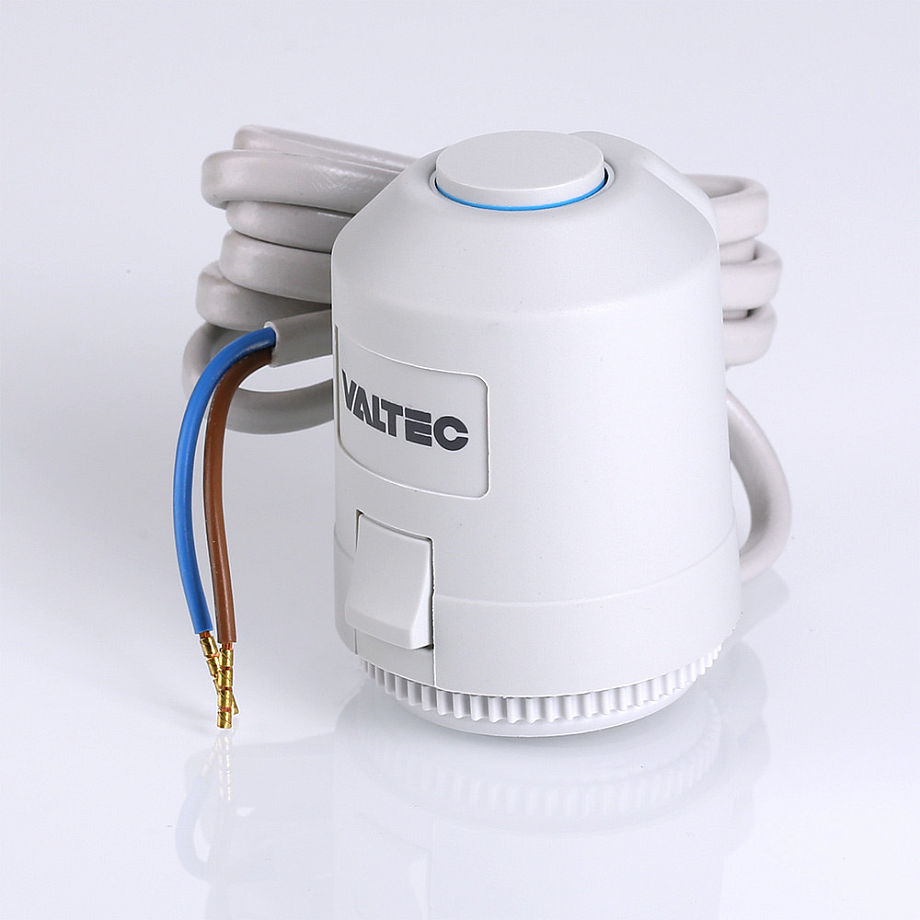

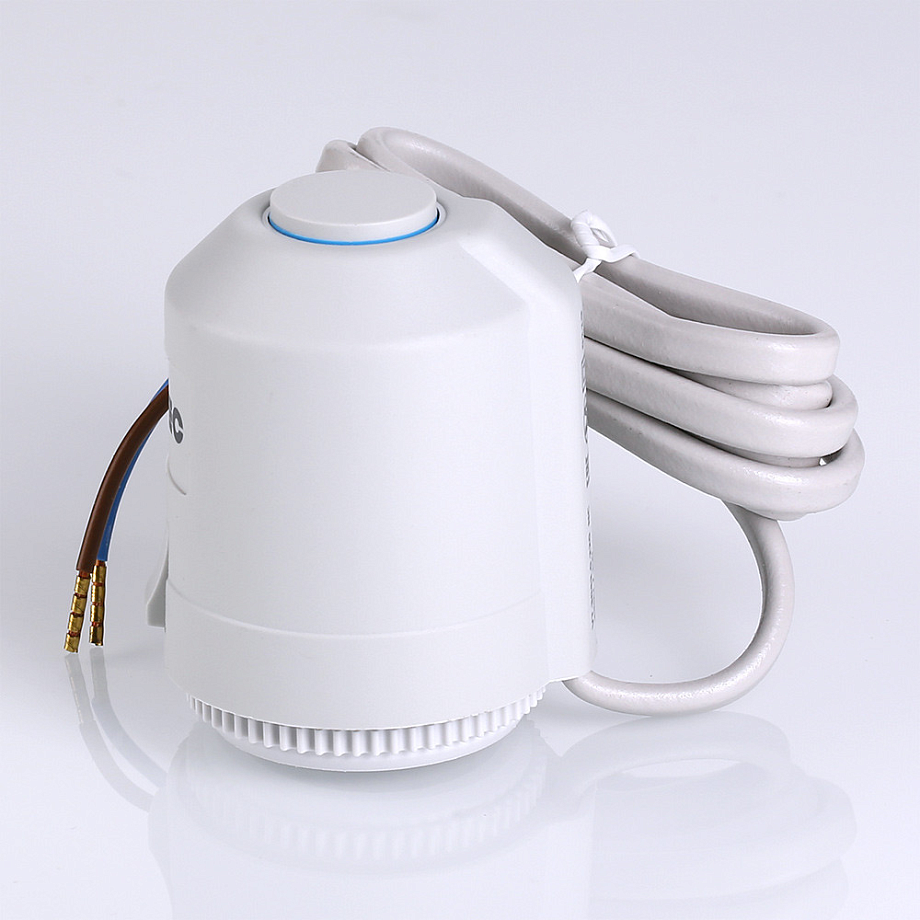

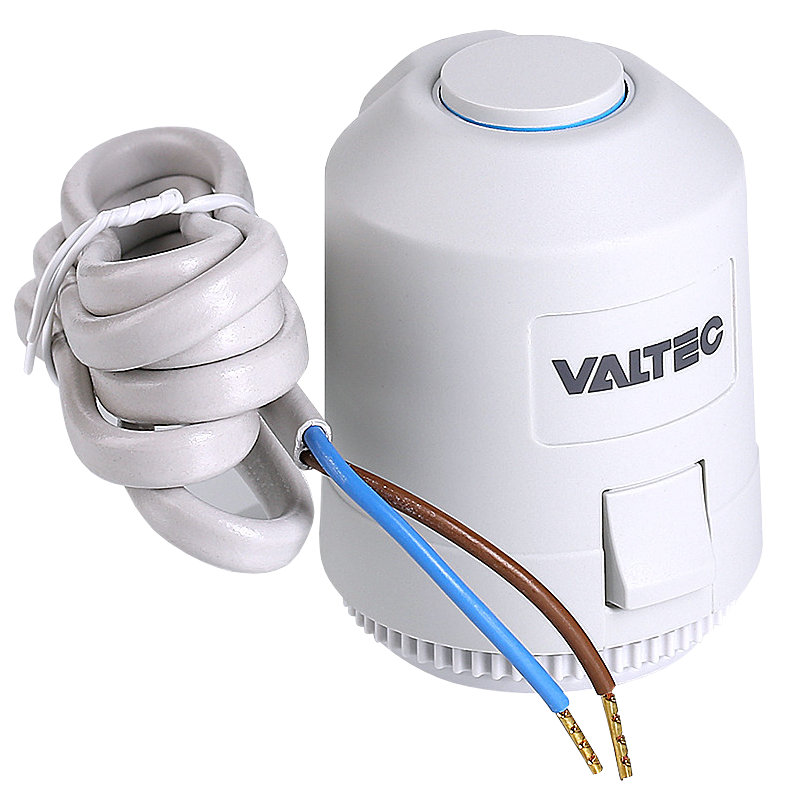

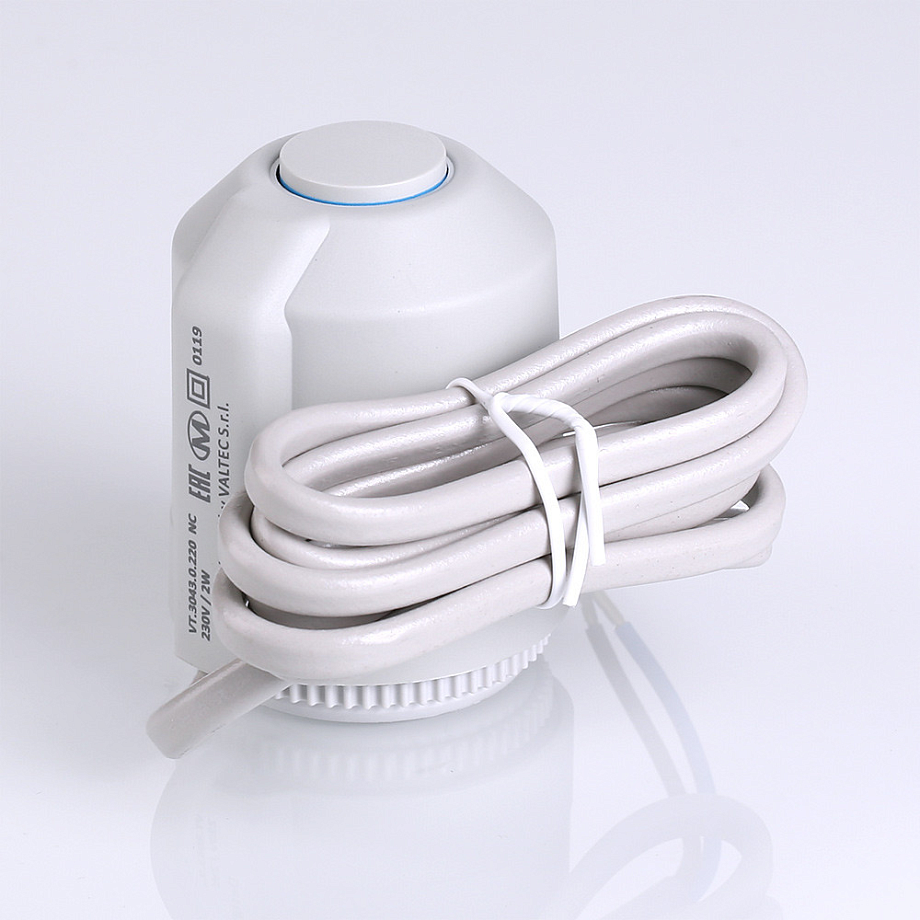

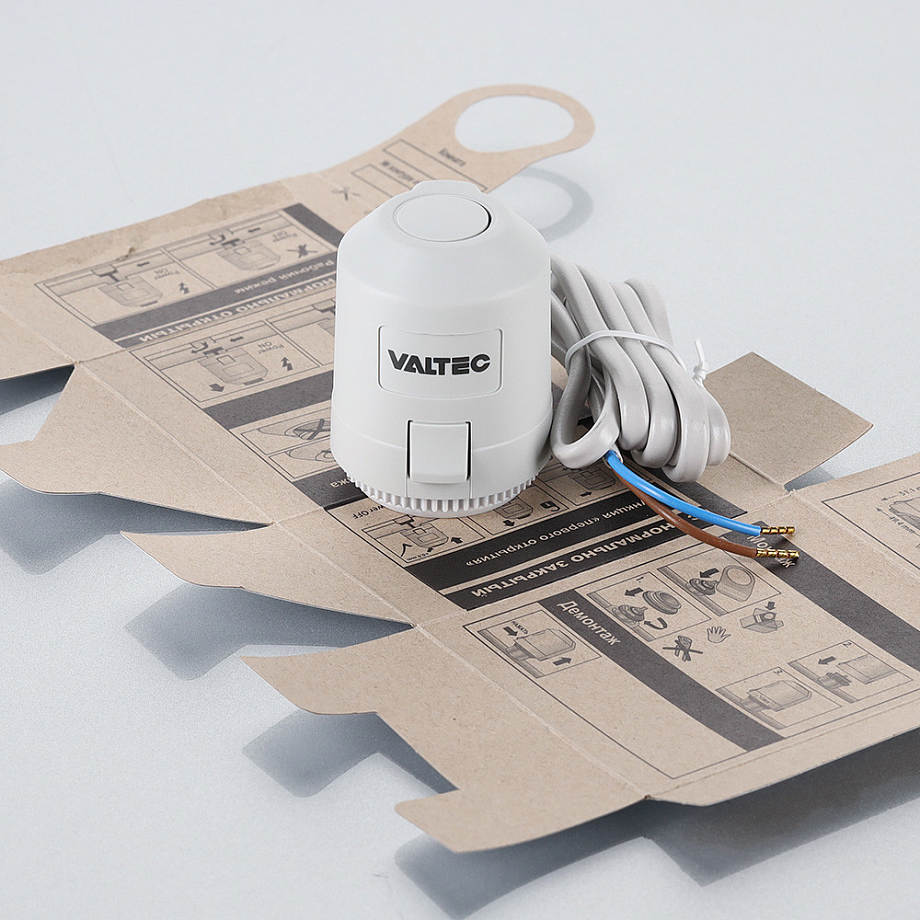

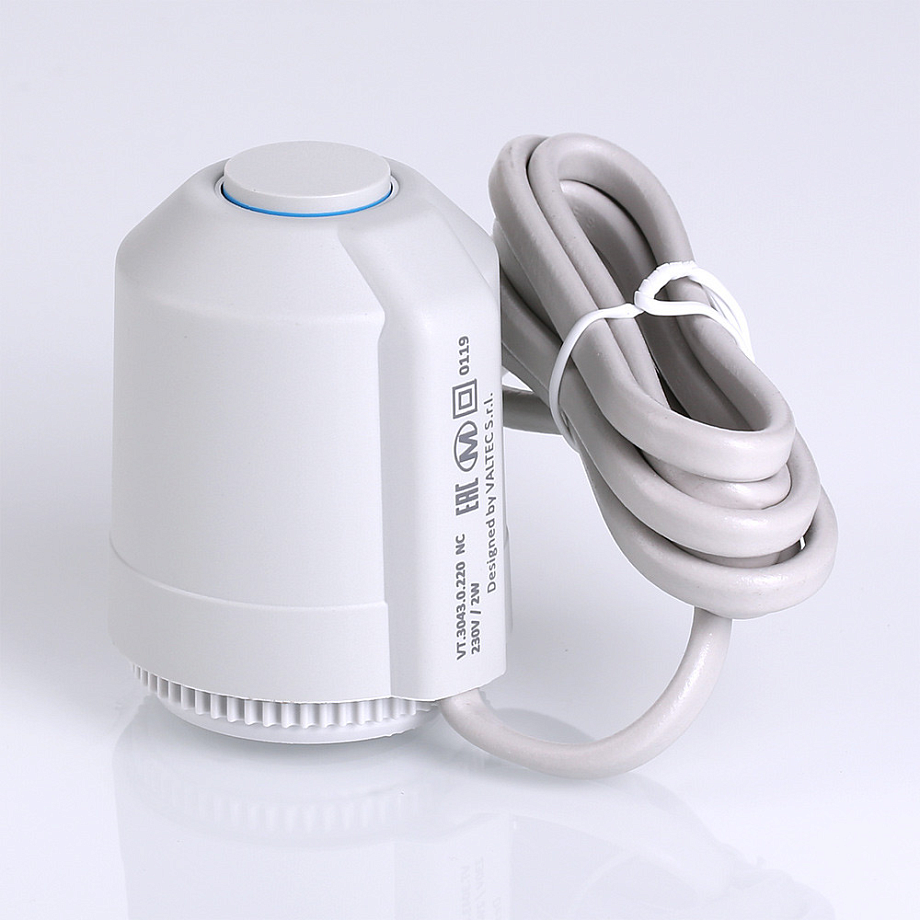

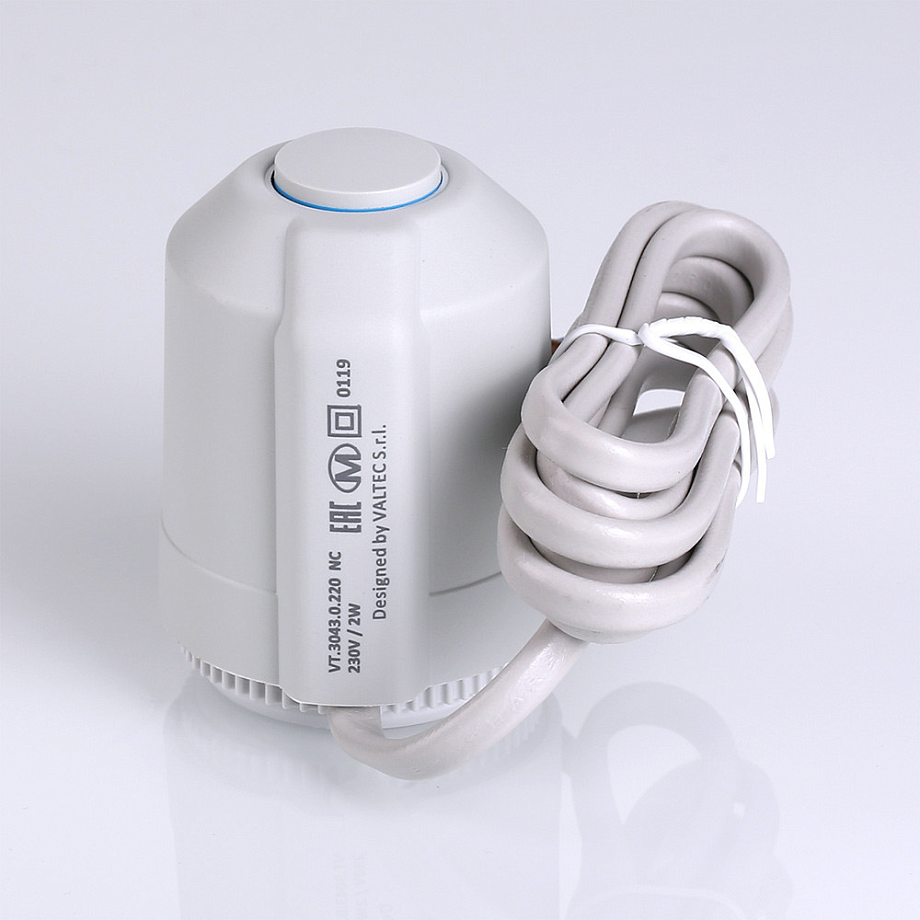

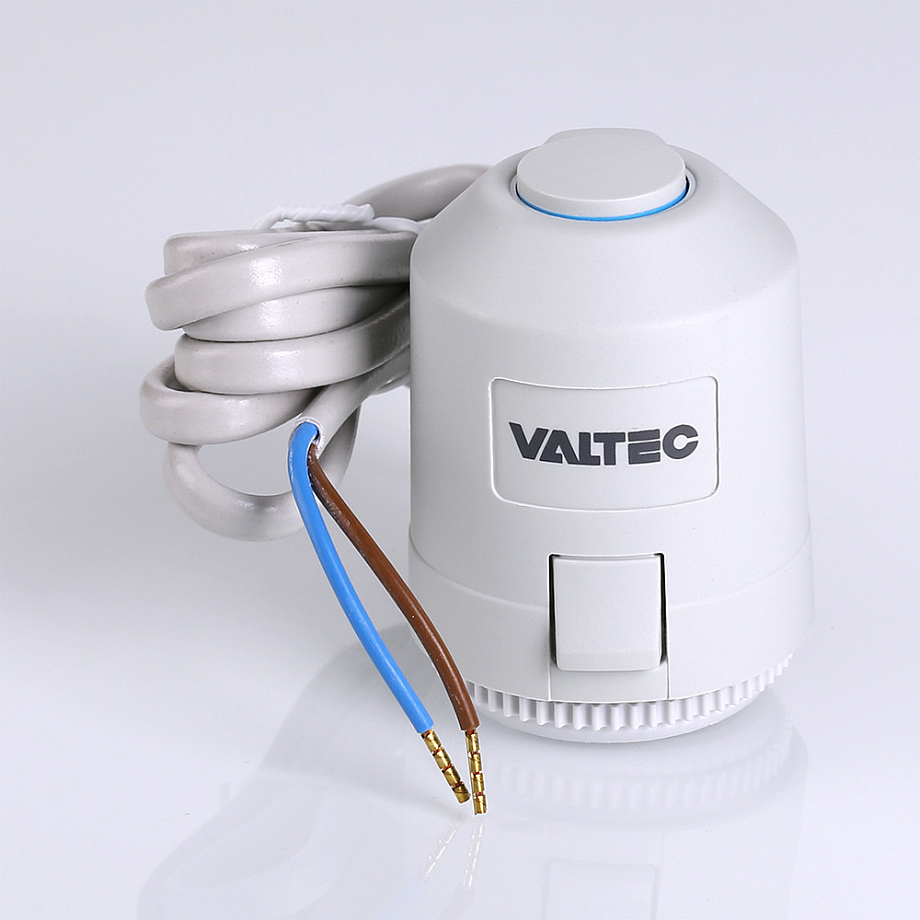

Сервопривод электротермический VT.TE3043.A предназначен для управления регулирующими клапанами климатических систем по команде комнатного термостата, контроллера или ручного переключателя
Технические характеристики:
Параметр | VT.TE3043.A.220 | VT.TE3043.A.24 |
Тип
| НО
|
Мощность | 2 Вт | 4 Вт |
Питание | ~230 В
| =24 В |
Максимально допустимый ток
| 300 мА
| 500 мА |
Допустимое время действия максимального тока | 60 с |
Потребляемый ток
| 50 мА
| 5 мА |
Время цикла (открыт/закрыт) | 180 с
|
Сила воздействия на шток | 80 Н |
Сечение присоединительного провода | 2×0,75 мм² |
Ход штока | 4 мм |
Длина кабеля
| 1000 мм
|
Присоединение к клапану | М30×1,5 |
Степень защиты
| IP54 |
Условия эксплуатации | −20...+50°C; ≤ 80%RH
|
Габаритные размеры | 58×44×47 мм
|
Таблица совместимости термостатов и контроллеров и приводов:
Модель сервопривода
| Модель термостата
|
VT.AC602
| VT.AC701
| VT.AC707
| VT.AC709
| VT.AC710
| VT.AC711 | VT.AC712 | VT.AC713 | VT.K300 |
VT.TE3043.A.024
| -
| +
| +
| +
| +
| +
| +
| +
| -
|
VT.TE3043.A.220
| -
| +
| +
| +
| +
| +
| +
| +
| -
|
Габаритные размеры |
|
Версия: 2023-02-13-ЛВС
