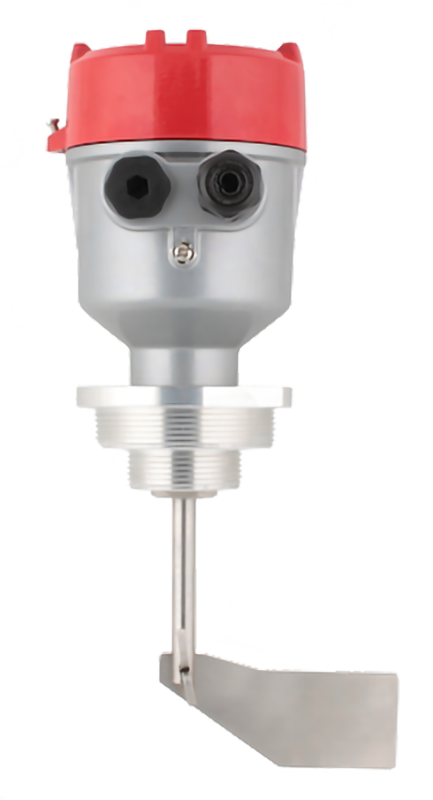

Ротационный датчик уровня взрывозащищенный INNOLevel серии N-Ex
Прибор для мониторинга уровня сыпучих продуктов
- Область применения: контроль уровня в охладителе, контроль уровня грануляции шрота, контроль верхнего уровня, комбикормовое производство, контроль уровня в узлах пропаривателя и др.
- Питание: ~230 В, ~24 В или =24 В
- Реле: ~5 А, 250 В; =3 А, 30 В
- Температура рабочей среды: −40...+80°С
- Присоединение: резьбовое G1½" с переходом на G2½"
- Материал корпуса прибора: алюминий
- Материал лопастей: нержавеющая сталь
- Степень пылевлагозащиты: IP66
- Повышенная взрывозащищенность
Сигнализатор INNOLevel N-Ex представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня
Особенности:
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Элемент крепления выполнен раздельно с корпусом прибора
- Два типа прямой резьбы G1½" и G2½"
- Повышенная взрывозащищенность
Принцип действия и область применения: Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения датчика-сигнализатора уровня для сыпучих материалов INNOLevel:
Технические характеристики:
- Зерно, комбикорм, шрот, лузга
- Мука, крахмал, сахар
- Уголь, угольная пыль
- Древесные опилки, щепа, пеллеты
| Параметр | Значение |
| Питание
- Переменный ток - Постоянный ток |
~230 В, ~110 В, ~24 В, макс 4 ВА =24 В, макс 2,5 Вт |
| Скорость вращения электродвигателя
| 1 об/мин или 5 об/мин
|
| Коммутационная способность реле
| ~5 А, 250 В
=3 А, 30 В |
| Степень пылевлагозащиты
| IP66
|
| Рабочая температура
| −40...+80°С*
|
| Макс. рабочее давление | 0.8 бар |
| Мин. плотность продукта | >100 г/л |
| Допустимая мех. нагрузка | Макс. 300Н (при L = 150 мм) на конце вала
Макс. 100Н (при L = 365 мм) на конце вала |
| Материал корпуса прибора
| Алюминий |
| Материал лопастей | Нержавеющая сталь |
| Вес | 1,5 кг |
* – для датчиков с напряжением питания =24 В при температуре ниже −35ºС вращение вала начинается после 3-х минутного технологического прогрева (на мотор датчика должно быть подано напряжение питания)
Модификации:
Версия: 2020-06-10-ШАР
| Модель | Материал корпуса | Диапазон температур | Максимальное давление | Класс защиты | Лопасть | Скорость вращения | Соединение | Удлинение | Напряжение питания |
| INNOLevel IL-LAA-N-Ex |
Алюминий |
−40...+80°C |
0,8 бар |
IP66 | 40×98 мм, нерж. сталь |
1 об/мин |
резьбовое G1½" с переходом на G2½", алюм. | 150 мм, нерж. сталь | ~220 В |
| INNOLevel IL-LEA-N-Ex | =24 В | ||||||||
| INNOLevel IL-LDA-N-Ex | ~24 В | ||||||||
| INNOLevel IL-LAS-N-Ex | Складная двусторонняя 28×200 мм, нерж. сталь | 165 мм, нерж. сталь | ~220 В | ||||||
| INNOLevel IL-LES-N-Ex | =24 В | ||||||||
| INNOLevel IL-LDS-N-Ex | ~24 В |

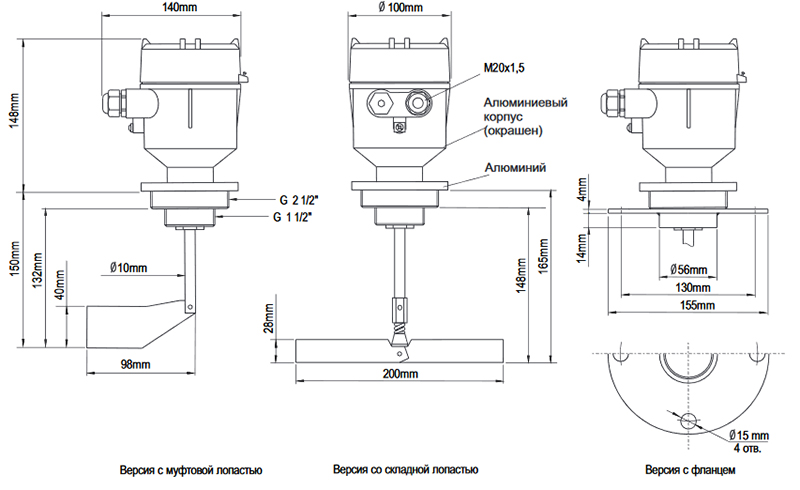

| Габаритные размеры |
 |
