Термосопротивление с токовым выходом дТС065М.И

Прибор для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА

Номинальная статическая характеристика: 50М, 100М, 100П, Pt100
Диапазон измеряемых температур: –50…+500°C
Диапазон выходного тока преобразователя: 4...20 мА
Длина монтажной части: 60...2000 мм
Диаметр монтажной части: 8 мм
Присоединение: 20×1,5 мм
Питание: =24 В
Материал корпуса датчика: сталь 12Х18Н10Т
Материал коммутационной головки: пластмасса

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 7 632 руб. Наличие: 2...4 недели

Цену, наличие на складе и сроки поставки можно узнать у менеджера

₽

Доставка по России
Способы оплаты

Описание
Отзывы (0)

Термопреобразователи сопротивления ОВЕН ДТС-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

В состав термопреобразователей входят:

первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
измерительный преобразователь НПТ-3, встроенный в головку датчика.
диапазон температур окружающего воздуха при эксплуатации: –40…+85 ⁰С.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика (НСХ)	50М 100М	100П Pt100
Диапазон измеряемых температур	–50...+180°C	–50...+500°C
Погрешность	±0,5 или ±1,0	±0,25 или ±0,5
Температура окружающего воздуха	–40...+85°C
Диапазон выходного тока преобразователя	4...20 мА
Вид зависимости «ток от температуры»	Линейная
Нелинейность преобразования	Не хуже ±0,2 %
Разрядность цифро-аналогового преобразователя	≥ 12 бит
Питание	=12...36 В (номинальное =24 В)
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления	≤ 30 Ом
Сопротивление линии связи с термоэлектрическим преобразователем	—
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)	500 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)	1250 Ом
Пульсации выходного сигнала	0,6%
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания	≤ 30 мин
Показатель тепловой инерции	≤ 20...40 с
Исполнение сенсора относительно корпуса	Изолированный
Материал коммутационной головки	Пластмассовая
Тип резьбового штуцера	Метрическая или трубная резьба
Материал корпуса датчика	Сталь 12Х18Н10Т
Защита	IP54

Габаритные размеры

L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм D = 8 мм M = 20×1,5 мм S = 27 мм

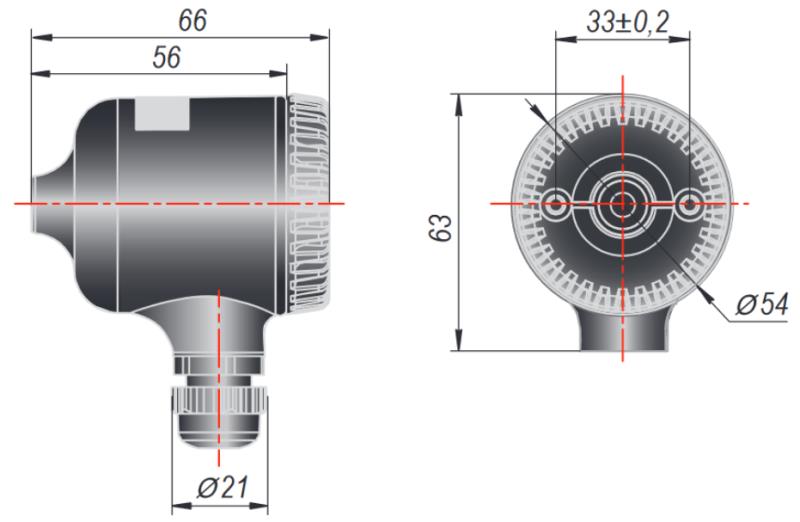

Габаритные размеры коммутационной головки

Кабельный ввод М16×1,5 Диаметр подключаемого кабеля до 10 мм

Обозначение при заказе ДТСXX5М.И

Версия: 2021-03-11-ШАР
