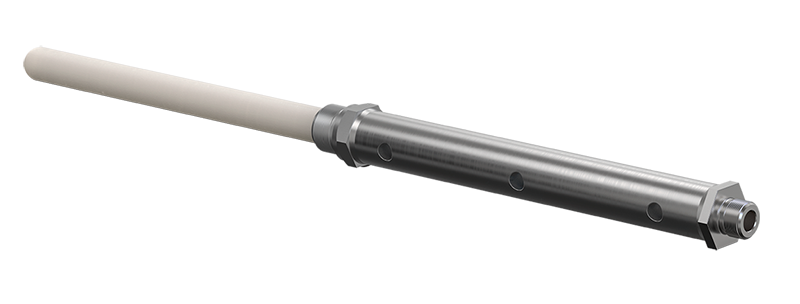

Чехол ОВЕН ЧЗ-дТПX135 предназначен для защиты высокотемпературных датчиков
дТП125,
дТП135,
дТП225,
дТП145,
дТП155 и
дТП165, а также использования в качестве вспомогательной части с термопарными вставками ДТПХхх1 на основе КТМС
Особенности:
- Материал погружной части чехлов выполнен из жаростойких сталей и сплавов
Технические характеристики:
Параметр | Значение |
Длина монтажной части | 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм или 1250 мм
|
Диаметр монтажной части | 20 мм
|
Материал
| сталь 12Х18Н10Т, сталь15Х25Т, сталь AISI316Ti, сталь AISI 310 или сталь ХН45Ю
|
Длина монтажной части чехла защитного и соответствующая ему установочная длина монтажной части термопарной вставки:
Модель вставки
| Длина монтажной части ЧЗ-ДТПхХХ5, мм
|
250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
Установочная длина монтажной части Lв, мм
|
071 (как вставка в ДТПХ135)
| 408
| 478
| 558
| 658
| 788
| 958
| 1158
| 1408
| 1758
| 2158
|

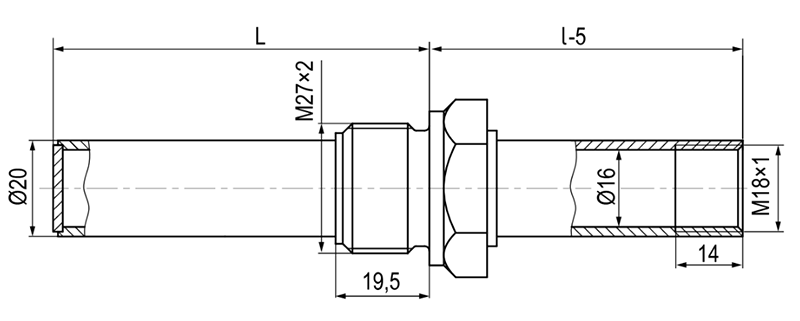

Габаритные размеры |
|
L = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм
l = 160 мм
|
Обозначение при заказе
|
|
Версия: 2023-04-13-ЛВС
