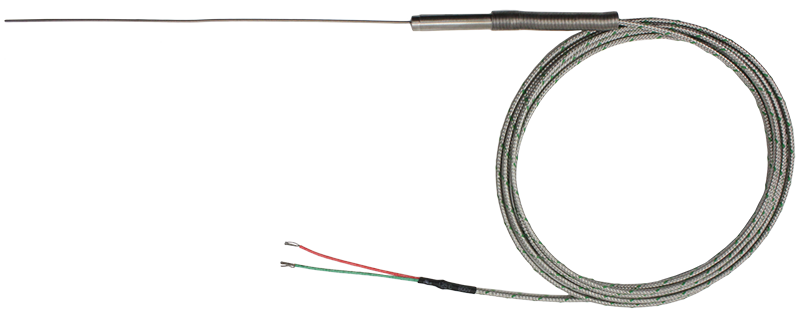

Термопара ТП-А-4011-1

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Номинальная статическая характеристика: ХА (К), ЖК (J) – стандарт; НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур: −40...+400°С
Класс допуска: 1
Длина монтажной части: 150 мм, 250 мм, 500 мм, 1000 мм – стандарт; 60...30 000 мм – по заказу
Диаметр монтажной части: 1 мм
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Тип спая: изолированный
Материал корпуса датчика: нержавеющая сталь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

от 2 137 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Термопара ТП-А-4011-1 изготавливается на основе гибкого кабеля в стальной оболочке с минеральной изоляцией.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.

Особенности:

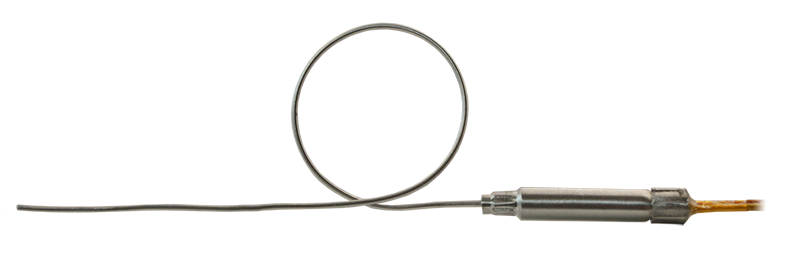

Возможность изгиба (вплоть до сворачивания в петлю) и монтажа в труднодоступных местах
Датчик может навиваться на цилиндр радиусом, равным пятикратному диаметру D, без изменения технических характеристик
Запрещается изгиб на расстоянии менее 60 мм от рабочего конца датчика
Низкий показатель тепловой инерции ≤ 0,3 с (изолированный спай) для измерения температуры быстропротекающих процессов
Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома (модели с проводом ПТНГЭ-А)
Термопара является неполным аналогом дТП454, ТХК-0583

Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;

– ПТНЭк-А;
– ПТНГЭк-А.

При подключении проводов необходимо соблюдать полярность

Полярность	ХА(К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	красная жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы — не менее 10 лет;
– гарантийный срок эксплуатации — 5 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К), ЖК (J) – стандарт НН (N), ХКн (E), МКн (Т) – по заказу
Диапазон измеряемых температур	−40...+400°С
Условное давление	2,5 МПа
Класс допуска датчика	1
Допустимое отклонение	±2°С
Длина монтажной части (L)	150 мм, 250 мм, 500 мм, 1000 мм – стандарт 60...30 000 мм – по заказу
Диаметр монтажной части (D)	1 мм
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тип спая	Изолированный
Тепловая инерция	≤ 0,3 с
Материал корпуса датчика	нержавеющая сталь
Провод	ПТНГЭ-А ПТНГЭк-А
Сечение провода	2×0,2 мм²
Наружные размеры провода	2,5×3,5 мм
Степень защиты	IP54

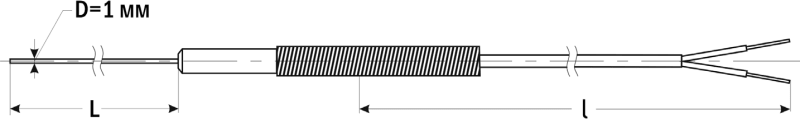

Габаритные размеры
c проводом ПТНГЭ-А

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):

Класс допуска	1		2
Тип	Диапазон измерения	Допустимые отклонения	Диапазон измерения	Допустимые отклонения
ХА (К)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХА (К)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХК (L)	–	–	−40...+360°С	±2,5°С
ХК (L)	–	–	+360...+800°С	±(0,7°С+0,005T)
ЖК (J)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ЖК (J)	+375...+750°С	±0,004Т	+333...+900°С	±0,0075Т
НН (N)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
НН (N)	+375...+1000°С	±0,004Т	+333...+1300°С	±0,0075Т
ХКн (E)	−40...+375°С	±1,5°С	−40...+333°С	±2,5°С
ХКн (E)	+375...+800°С	±0,004Т	+333...+990°С	±0,0075Т
МКн (Т)	−40...+125°С	±0,5°С	−40...+135°С	±1,0°С
МКн (Т)	+125...+350°С	±0,004Т	+135...+350°С	±0,0075Т
ПП (S)	0...+1100°С	±1,0°С	0...+600°С	±1,5°С
ПП (S)	+1100...+1600°С	±(1,0+0,003(Т−1100))	+600...+1600°С	±0,0025Т

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2024-04-22-КВА
