Провод компенсационный (термопарный) ПТНт-А

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором

Цена указана за 1 м

В закладки

169 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ

Особенности:

Тефлон обладает высокой диэлектрической прочностью, эластичностью, химической стойкостью, устойчивостью к свету и погодным условиям. Изоляция из тефлона позволяет использовать провод и датчики с ним в пищевой, химической промышленности и т.д. при температурах до +200°С.

Принцип действия: Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А

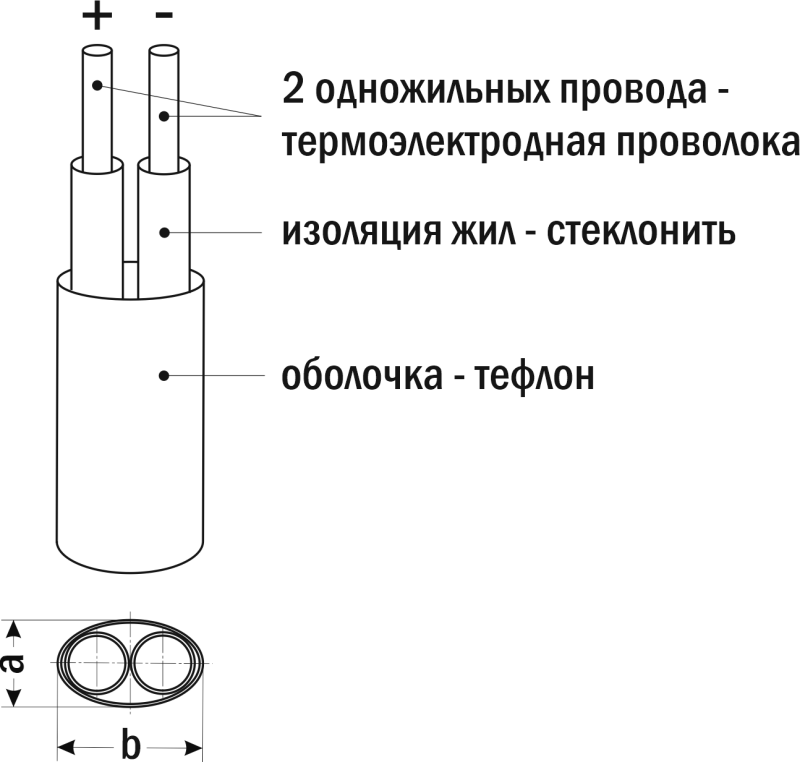

Конструктивное исполнение:

Монтаж:

При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN

Полярность	ХА (К)	ХК (L)	ЖК (J)

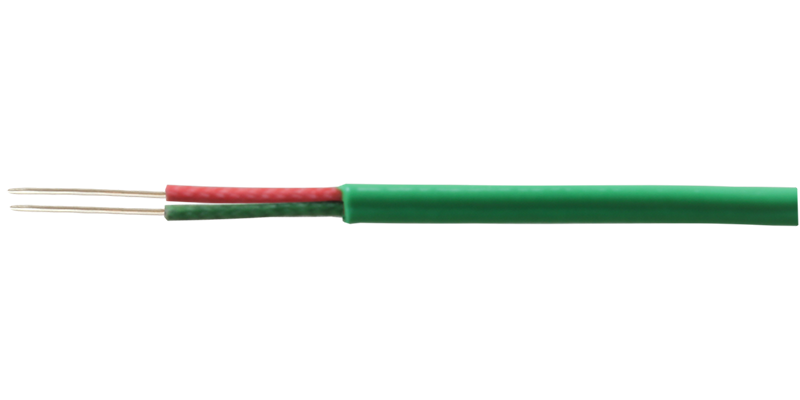

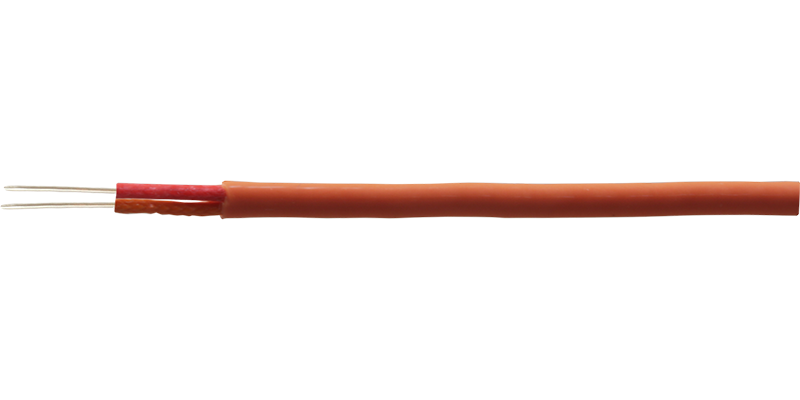

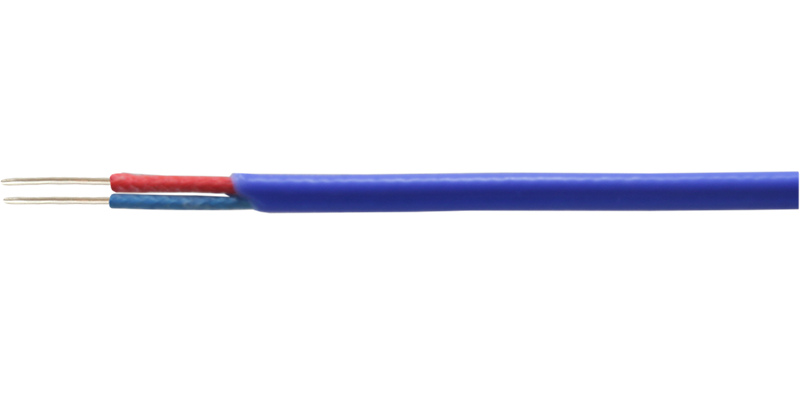

«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)

Технические характеристики:

Параметры	Значение
Тип	ХА (К), ХК (L), ЖК (J)
Рабочий диапазон температур	0...+200°С
Класс допуска (по DIN 43722)	2
Количество жил в проводе	1
Диаметр жилы	0,5 мм
Количество проводов	2
Сечение	0,2 мм²
Наружные размеры a×b	2×3 мм
Изоляция жил	стеклонить
Оболочка	тефлон

Версия: 2022-01-22-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Сертификат соответствия	13.01.2012	2.16 Мб

Артикул	Градуировка	Срок поставки	Стоимость
ХА (К) ХК (L) ЖК (J)

Артикул	Градуировка	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Градуировка	Срок поставки	Стоимость
K64529	ХА (К)	Со склада	169 руб. – +
K64530	ХК (L)	Со склада	169 руб. – +
K64531	ЖК (J)	Со склада	169 руб. – +

Артикул	Градуировка	Срок поставки	Стоимость
K64529	ХА (К)	Со склада	169 руб. – +
K64530	ХК (L)	Со склада	169 руб. – +
K64531	ЖК (J)	Со склада	169 руб. – +
