Мановакуумметр ТМВ серии 310

Прибор для измерения мановакуумметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +150 °C

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −50...+150°C
Диапазон измерения давления: −0,1…2,4 МПа
Класс точности: 1,5; 2,5
Диаметр корпуса: 63 мм
Тип присоединения: радиальное, осевое, осевое со скобой
Резьба присоединения: G¼ / М12×1,5

В закладки

от 529 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Мановакуумметр стандартный используется для измерения мановакуумметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до +150°C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	63 мм
Класс точности	1,5; 2,5
Диапазон показаний давлений*	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Рабочие диапазоны - Постоянная нагрузка - Переменная нагрузка - Кратковременная нагрузка	¾ шкалы ⅔ шкалы 110% шкалы
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение	Радиальное, осевое, осевое со скобой
Резьба присоединения	G¼ / М12×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405–88

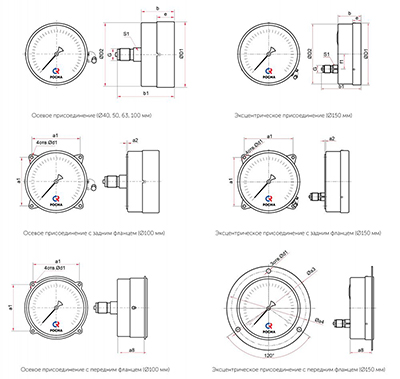

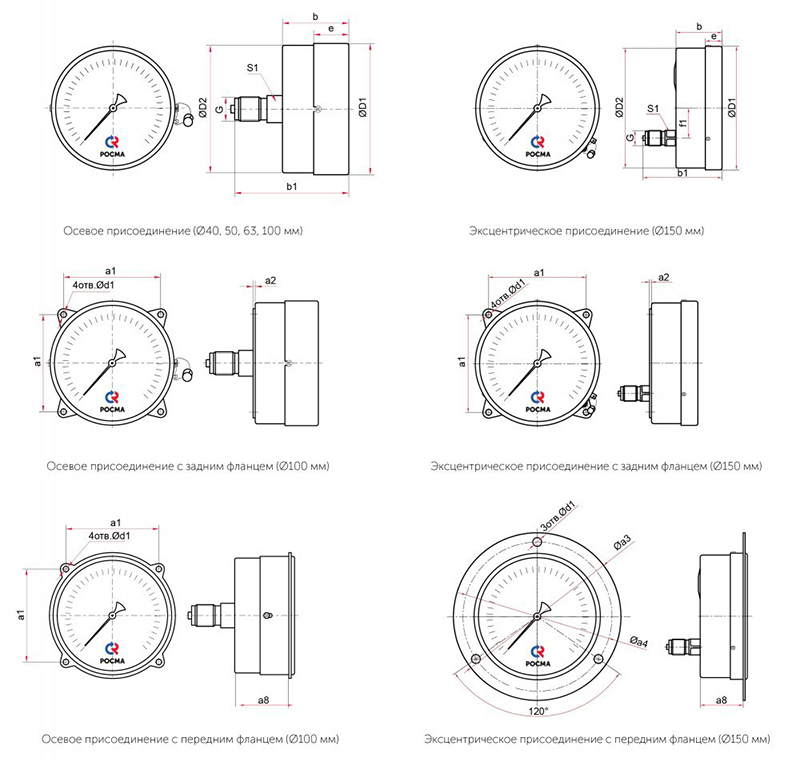

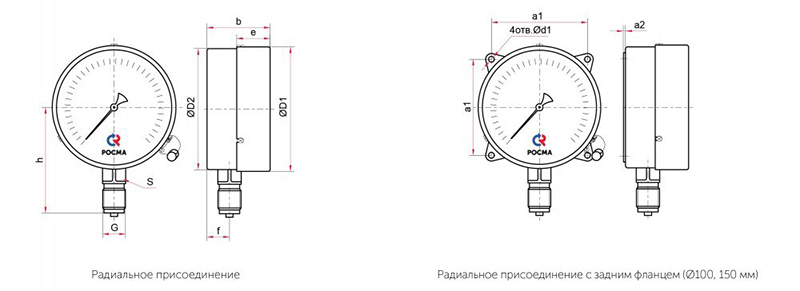

Габаритные размеры

Габаритные размеры

Версия: 2020-09-10-РОД

Артикул	Штуцер	Шкала	Класс точности	Срок поставки	Стоимость
G1/4 радиальный G1/4 осевой M12х1,5 радиальный M12х1,5 осевой G1/4 осевое со скобой M12х1,5 осевое со скобой	-0,1…0,15 Мпа -0,1…0,3 Мпа -0,1…0,5 Мпа -0,1…0,9 Мпа -0,1…1,5 Мпа -0,1…2,4 Мпа	1,5 2,5

Артикул	Штуцер	Шкала	Класс точности	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Штуцер	Шкала	Класс точности	Срок поставки	Стоимость
K14804	G1/4 радиальный	-0,1…0,15 Мпа	1,5	1...2 недели	582 руб. – +
K14805	G1/4 осевой	-0,1…0,15 Мпа	1,5	1...2 недели	630 руб. – +
K14806	M12х1,5 радиальный	-0,1…0,15 Мпа	1,5	1...2 недели	582 руб. – +
K14807	M12х1,5 осевой	-0,1…0,15 Мпа	1,5	1...2 недели	630 руб. – +
K14808	G1/4 радиальный	-0,1…0,3 Мпа	1,5	1...2 недели	582 руб. – +
K14809	G1/4 осевой	-0,1…0,3 Мпа	1,5	1...2 недели	630 руб. – +
K14810	M12х1,5 радиальный	-0,1…0,3 Мпа	1,5	1...2 недели	582 руб. – +
K14811	M12х1,5 осевой	-0,1…0,3 Мпа	1,5	1...2 недели	630 руб. – +
K14812	G1/4 радиальный	-0,1…0,5 Мпа	1,5	1...2 недели	582 руб. – +
K14813	G1/4 осевой	-0,1…0,5 Мпа	1,5	1...2 недели	630 руб. – +
K14814	M12х1,5 радиальный	-0,1…0,5 Мпа	1,5	1...2 недели	580 руб. – +
K14815	M12х1,5 осевой	-0,1…0,5 Мпа	1,5	1...2 недели	630 руб. – +
K14816	G1/4 радиальный	-0,1…0,9 Мпа	1,5	1...2 недели	582 руб. – +
K14817	G1/4 осевой	-0,1…0,9 Мпа	1,5	1...2 недели	630 руб. – +
K14818	M12х1,5 радиальный	-0,1…0,9 Мпа	1,5	1...2 недели	582 руб. – +
K14819	M12х1,5 осевой	-0,1…0,9 Мпа	1,5	1...2 недели	630 руб. – +
K14820	G1/4 радиальный	-0,1…1,5 Мпа	1,5	1...2 недели	582 руб. – +
K14821	G1/4 осевой	-0,1…1,5 Мпа	1,5	1...2 недели	630 руб. – +
K14822	M12х1,5 радиальный	-0,1…1,5 Мпа	1,5	1...2 недели	582 руб. – +
K14823	M12х1,5 осевой	-0,1…1,5 Мпа	1,5	1...2 недели	630 руб. – +
K14824	G1/4 радиальный	-0,1…2,4 Мпа	1,5	1...2 недели	582 руб. – +
K14825	G1/4 осевой	-0,1…2,4 Мпа	1,5	1...2 недели	630 руб. – +
K14826	M12х1,5 радиальный	-0,1…2,4 Мпа	1,5	1...2 недели	582 руб. – +
K14827	M12х1,5 осевой	-0,1…2,4 Мпа	1,5	1...2 недели	630 руб. – +
K14828	G1/4 радиальный	-0,1…0,15 Мпа	2,5	1...2 недели	529 руб. – +
K14829	G1/4 осевой	-0,1…0,15 Мпа	2,5	1...2 недели	529 руб. – +
K14830	M12х1,5 радиальный	-0,1…0,15 Мпа	2,5	1...2 недели	555 руб. – +
K14831	M12х1,5 осевой	-0,1…0,15 Мпа	2,5	1...2 недели	555 руб. – +
K14832	G1/4 осевое со скобой	-0,1…0,15 Мпа	2,5	1...2 недели	837 руб. – +
K14833	M12х1,5 осевое со скобой	-0,1…0,15 Мпа	2,5	1...2 недели	837 руб. – +
K14834	G1/4 радиальный	-0,1…0,3 Мпа	2,5	1...2 недели	555 руб. – +
K14835	G1/4 осевой	-0,1…0,3 Мпа	2,5	1...2 недели	555 руб. – +
K14836	M12х1,5 радиальный	-0,1…0,3 Мпа	2,5	1...2 недели	555 руб. – +
K14837	M12х1,5 осевой	-0,1…0,3 Мпа	2,5	1...2 недели	529 руб. – +
K14838	G1/4 осевое со скобой	-0,1…0,3 Мпа	2,5	1...2 недели	837 руб. – +
K14839	M12х1,5 осевое со скобой	-0,1…0,3 Мпа	2,5	1...2 недели	837 руб. – +
K14840	G1/4 радиальный	-0,1…0,5 Мпа	2,5	1...2 недели	555 руб. – +
K14841	G1/4 осевой	-0,1…0,5 Мпа	2,5	1...2 недели	529 руб. – +
K14842	M12х1,5 радиальный	-0,1…0,5 Мпа	2,5	1...2 недели	555 руб. – +
K14843	M12х1,5 осевой	-0,1…0,5 Мпа	2,5	1...2 недели	555 руб. – +
K14844	G1/4 осевое со скобой	-0,1…0,5 Мпа	2,5	1...2 недели	837 руб. – +
K14845	M12х1,5 осевое со скобой	-0,1…0,5 Мпа	2,5	1...2 недели	924 руб. – +
K14846	G1/4 радиальный	-0,1…0,9 Мпа	2,5	1...2 недели	555 руб. – +
K14847	G1/4 осевой	-0,1…0,9 Мпа	2,5	1...2 недели	529 руб. – +
K14848	M12х1,5 радиальный	-0,1…0,9 Мпа	2,5	1...2 недели	555 руб. – +
K14849	M12х1,5 осевой	-0,1…0,9 Мпа	2,5	1...2 недели	529 руб. – +
K14850	G1/4 осевое со скобой	-0,1…0,9 Мпа	2,5	1...2 недели	837 руб. – +
K14851	M12х1,5 осевое со скобой	-0,1…0,9 Мпа	2,5	1...2 недели	837 руб. – +
K14852	G1/4 радиальный	-0,1…1,5 Мпа	2,5	1...2 недели	555 руб. – +
K14853	G1/4 осевой	-0,1…1,5 Мпа	2,5	1...2 недели	529 руб. – +
K14854	M12х1,5 радиальный	-0,1…1,5 Мпа	2,5	1...2 недели	529 руб. – +
K14855	M12х1,5 осевой	-0,1…1,5 Мпа	2,5	1...2 недели	555 руб. – +
K14856	G1/4 осевое со скобой	-0,1…1,5 Мпа	2,5	1...2 недели	837 руб. – +
K14857	M12х1,5 осевое со скобой	-0,1…1,5 Мпа	2,5	1...2 недели	837 руб. – +
K14858	G1/4 радиальный	-0,1…2,4 Мпа	2,5	1...2 недели	529 руб. – +
K14859	G1/4 осевой	-0,1…2,4 Мпа	2,5	1...2 недели	529 руб. – +
K14860	M12х1,5 радиальный	-0,1…2,4 Мпа	2,5	1...2 недели	555 руб. – +
K14861	M12х1,5 осевой	-0,1…2,4 Мпа	2,5	1...2 недели	529 руб. – +
K14862	G1/4 осевое со скобой	-0,1…2,4 Мпа	2,5	1...2 недели	837 руб. – +
K14863	M12х1,5 осевое со скобой	-0,1…2,4 Мпа	2,5	1...2 недели	837 руб. – +
