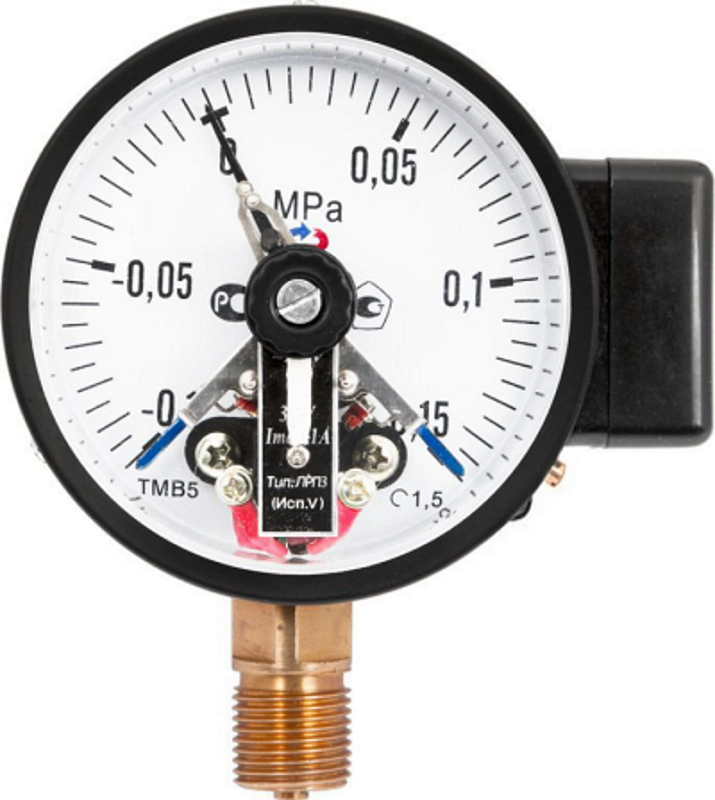

Мановакуумметр ТМВ серии 610 (с электроконтактной приставкой)

Прибор для измерения мановакуумметрического давления и для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов с температурой до +150 °C

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
Рабочая температура: −50...+150°C
Диапазон измерения давления: −0,1…2,4 МПа
Класс точности: 1,5
Реле: ~1 А, 220 В
Диаметр корпуса: 150 мм
Тип присоединения: радиальное
Резьба присоединения: G½" или М20×1,5

В закладки

от 3 580 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Мановакуумметр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа мановакуумметра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при прохождении стрелкой значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Технические характеристики:

Параметр	Значение
Диаметр корпуса	150 мм
Класс точности	1,5
Диапазон показаний давлений	−0,1…0,15 МПа / 0,3 МПа / 0,5 МПа / 0,9 МПа / 1,5 МПа / 2,4 МПа*
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−60…+60°C −50…+150°C
Электрическая схема	Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	1 А
Максимальная разрывная мощность контактов	30 Вт, 50 В·А
Тип контактов	С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы от диапазона измерений	±4%
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Органическое
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Подключение	Через клеммную коробку на корпусе
Присоединение	Радиальное
Резьба присоединения	G½ или М20×1,5
Межповерочный интервал	2 года
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

* — только исполнение I, II, V, VI.

Габаритные размеры

Версия: 2020-09-22-РОД

Артикул	Шкала	Штуцер	Исполнение	Срок поставки	Стоимость
−0,1…0,15МПа −0,1…0,3МПа −0,1…0,5МПа −0,1…0,9МПа −0,1…1,5МПа −0,1…2,4МПа	M20x1,5 G½	1 2 5 6

Артикул	Шкала	Штуцер	Исполнение	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Шкала	Штуцер	Исполнение	Срок поставки	Стоимость
K15808	−0,1…0,15МПа	M20x1,5	1	1...2 недели	3758 руб. – +
K15809	−0,1…0,3МПа	M20x1,5	1	1...2 недели	3758 руб. – +
K15810	−0,1…0,5МПа	M20x1,5	1	1...2 недели	3580 руб. – +
K15811	−0,1…0,9МПа	M20x1,5	1	1...2 недели	3580 руб. – +
K15812	−0,1…1,5МПа	M20x1,5	1	1...2 недели	3580 руб. – +
K15813	−0,1…2,4МПа	M20x1,5	1	1...2 недели	3580 руб. – +
K15814	−0,1…0,15МПа	G½	1	1...2 недели	3580 руб. – +
K15815	−0,1…0,3МПа	G½	1	1...2 недели	3580 руб. – +
K15816	−0,1…0,5МПа	G½	1	1...2 недели	3580 руб. – +
K15817	−0,1…0,9МПа	G½	1	1...2 недели	3580 руб. – +
K15818	−0,1…1,5МПа	G½	1	1...2 недели	3580 руб. – +
K15819	−0,1…2,4МПа	G½	1	1...2 недели	3580 руб. – +
K15820	−0,1…0,15МПа	M20x1,5	2	1...2 недели	3758 руб. – +
K15821	−0,1…0,3МПа	M20x1,5	2	1...2 недели	3580 руб. – +
K15822	−0,1…0,5МПа	M20x1,5	2	1...2 недели	3580 руб. – +
K15823	−0,1…0,9МПа	M20x1,5	2	1...2 недели	3580 руб. – +
K15824	−0,1…1,5МПа	M20x1,5	2	1...2 недели	3580 руб. – +
K15825	−0,1…2,4МПа	M20x1,5	2	1...2 недели	3580 руб. – +
K15826	−0,1…0,15МПа	G½	2	1...2 недели	3580 руб. – +
K15827	−0,1…0,3МПа	G½	2	1...2 недели	3580 руб. – +
K15828	−0,1…0,5МПа	G½	2	1...2 недели	3580 руб. – +
K15829	−0,1…0,9МПа	G½	2	1...2 недели	3580 руб. – +
K15830	−0,1…1,5МПа	G½	2	1...2 недели	3580 руб. – +
K15831	−0,1…2,4МПа	G½	2	1...2 недели	3580 руб. – +
K15832	−0,1…0,15МПа	M20x1,5	5	1...2 недели	3758 руб. – +
K15833	−0,1…0,3МПа	M20x1,5	5	1...2 недели	3758 руб. – +
K15834	−0,1…0,5МПа	M20x1,5	5	1...2 недели	3758 руб. – +
K15835	−0,1…0,9МПа	M20x1,5	5	1...2 недели	3758 руб. – +
K15836	−0,1…1,5МПа	M20x1,5	5	1...2 недели	3758 руб. – +
K15837	−0,1…2,4МПа	M20x1,5	5	1...2 недели	3580 руб. – +
K15838	−0,1…0,15МПа	G½	5	1...2 недели	3758 руб. – +
K15839	−0,1…0,3МПа	G½	5	1...2 недели	3580 руб. – +
K15840	−0,1…0,5МПа	G½	5	1...2 недели	3758 руб. – +
K15841	−0,1…0,9МПа	G½	5	1...2 недели	3580 руб. – +
K15842	−0,1…1,5МПа	G½	5	1...2 недели	3580 руб. – +
K15843	−0,1…2,4МПа	G½	5	1...2 недели	3580 руб. – +
K15844	−0,1…0,15МПа	M20x1,5	6	1...2 недели	3758 руб. – +
K15845	−0,1…0,3МПа	M20x1,5	6	1...2 недели	3580 руб. – +
K15846	−0,1…0,5МПа	M20x1,5	6	1...2 недели	3758 руб. – +
K15847	−0,1…0,9МПа	M20x1,5	6	1...2 недели	3758 руб. – +
K15848	−0,1…1,5МПа	M20x1,5	6	1...2 недели	3758 руб. – +
K15849	−0,1…2,4МПа	M20x1,5	6	1...2 недели	3580 руб. – +
K15850	−0,1…0,15МПа	G½	6	1...2 недели	3758 руб. – +
K15851	−0,1…0,3МПа	G½	6	1...2 недели	3580 руб. – +
K15852	−0,1…0,5МПа	G½	6	1...2 недели	3580 руб. – +
K15853	−0,1…0,9МПа	G½	6	1...2 недели	3580 руб. – +
K15854	−0,1…1,5МПа	G½	6	1...2 недели	3580 руб. – +
K15855	−0,1…2,4МПа	G½	6	1...2 недели	3580 руб. – +

Отзывы на этот товар пока отсутствуют.
