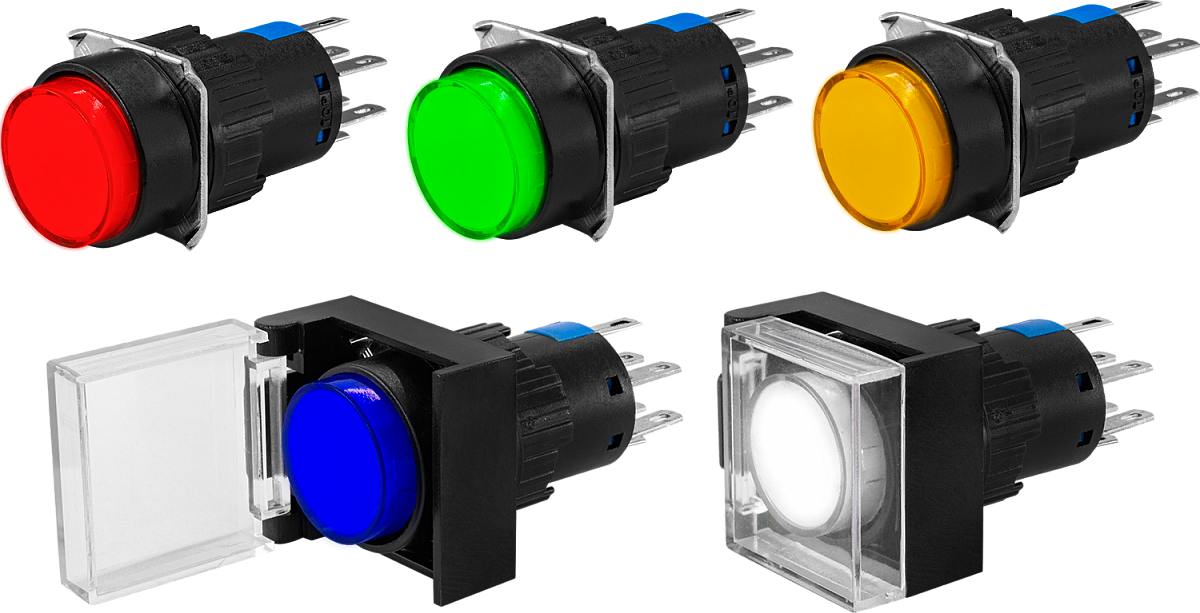

Кнопка моноблочная 16 мм с подсветкой ARG1-16AСP

Устройство для включения/отключения различного оборудования

Цвет: красный, зеленый, желтый, синий, белый
Контакты: 2 переключающих
Коммутационная способность: =5 А, 30 В; ~3 А, 250 В
Диаметр монтажного отверстия: 16 мм
Подсветка, ≅220 В или ≅24 В
Без фиксации
Материал: пластмасса
Степень пылевлагозащиты IP42 (со стороны лицевой панели)
Защитная крышка (опция)
Присоединение: пайка или плоские изолированные разъемы

В закладки

от 275 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (20)
Все модификации ()
Отзывы (0)

Кнопка с подсветкой ARG1-16AСP предназначена для включения/отключения различного оборудования.

Особенности:

Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
Компактный моноблочный корпус, обеспечивающий простоту монтажа
Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать модификацию с защитной крышкой КЗП-16Н1.
Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8

Технические характеристики:

Параметр	Значение
	Без защитной крышки	С защитной крышкой
	Контакты	2 переключающих
Исполнение	Без фиксации
Коммутационная способность	=5 А, 30 В, ~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528
Питание подсветки	≅220 В или ≅24 В
Материал корпуса и нажимной части	Пластмасса
Монтаж	В отверстие панели
Диаметр монтажного отверстия	16 мм
Толщина панели	≤7 мм	≤5 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты*	IP42
Габаритные размеры выступающей части	18×18×9 мм	22×24×15 мм
Максимальные габаритные размеры	18×18×40 мм	22×24×42 мм
Монтажная глубина**	31 мм	27 мм
Вес	8 г	12 г

* Со стороны лицевой панели.

** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Особенность	Контакты	Цвет (*)	Питание подсветки
ARG1-16ACP-M002-U-*220	без фиксации	без защитной крышки	2 переключающих	R: Красный G: Зеленый Y: Желтый B: Синий W: Белый	220 – ≅220 В
ARG1-16ACP-MC002-U-*220	без фиксации	с защитной крышкой	2 переключающих	R: Красный G: Зеленый Y: Желтый B: Синий W: Белый	24 – ≅24 В

Схема работы и подключения

Схема расположения контактов

Габаритные размеры

Схема установки

Версия: 2025-01-20-СДГ

Артикул	Цвет	Питание	Защитная крышка	Срок поставки	Стоимость
красный зеленый желтый синий белый	≅220В ≅24В	Без защитной крышки С защитной крышкой

Артикул	Цвет	Питание	Защитная крышка	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Цвет	Питание	Защитная крышка	Срок поставки	Стоимость
O99408	красный	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99418	красный	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99413	красный	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99423	красный	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99409	зеленый	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99419	зеленый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99414	зеленый	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99424	зеленый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99410	желтый	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99420	желтый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99415	желтый	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99425	желтый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99411	синий	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99421	синий	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99416	синий	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99426	синий	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99412	белый	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99422	белый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99417	белый	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99427	белый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +

Артикул	Цвет	Питание	Защитная крышка	Срок поставки	Стоимость
O99408	красный	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99418	красный	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99413	красный	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99423	красный	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99409	зеленый	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99419	зеленый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99414	зеленый	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99424	зеленый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99410	желтый	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99420	желтый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99415	желтый	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99425	желтый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99411	синий	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99421	синий	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99416	синий	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99426	синий	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99412	белый	≅220В	Без защитной крышки	Со склада	275 руб. – +
O99422	белый	≅220В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
O99417	белый	≅24В	Без защитной крышки	Со склада	275 руб. – +
O99427	белый	≅24В	С защитной крышкой	Со склада (комплектация 1..72 часа)	328 руб. – +
