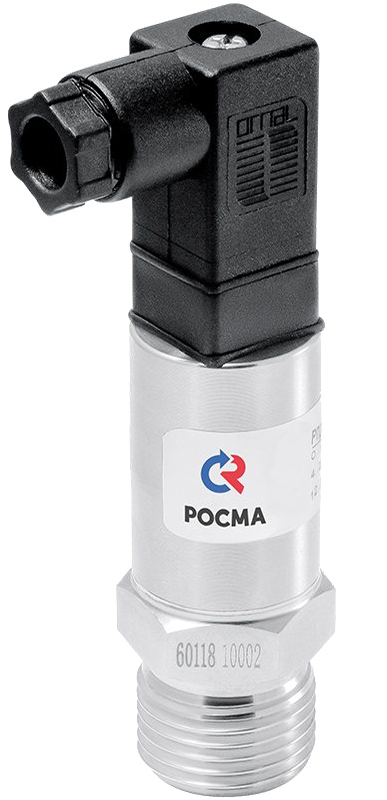

Датчик давления измерительный РПД-И

Прибор для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока

Рабочая среда: не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали
Диапазон измерения давления: 0...100 МПа
Погрешность: ±0,5%, ±1,0%
Выходной сигнал: 4…20 мА
Присоединение: G¼", G½" или М20×1,5
Монтаж: на объекте

В закладки

6 080 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Датчики давления предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.

Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.

Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.

Технические характеристики:

Параметр	Значение
Класс точности	0,5 / 1,0
Диапазон измерений давлений	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
Диапазон рабочих температур - Окружающая среда - Измеряемая среда	−40…+100°C −40…+100°C
Выходной сигнал	4…20 мА
Напряжение питания	=12…36 В
Потребляемая мощность	≤ 1 Вт
Корпус и штуцер	IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение	Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом
Резьба присоединения	G¼", G½" или М20×1,5
Межповерочный интервал	5 лет
Климатическое исполнение	Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация	НСРП. 421262.001ТУ ГОСТ 22520-85

Модели:

Тип	Класс точности	Выходной сигнал	Диапазон измерений давлений, МПа	Резьба присоединения
РПД-И	1	4…20 мА	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100	G¼", G½" или М20×1,5
РПД-И	0,5	4…20 мА		G¼", G½" или М20×1,5

Габаритные размеры

Тип	L	b	b1	h	S	S1	d	G	Вес, г
РПД-И	16	36	93	69	22	13	5	G¼"	80
РПД-И	16	36	93	69	22	13	5	G½" или М20×1,5	110

Версия: 2022-11-10-КВА

Артикул	Давление	Присоединение	Класс точности	Срок поставки	Стоимость
0…0,1 МПа 0…0,16 МПа 0…0,25 МПа 0…0,4 МПа 0…0,6 МПа 0…1 МПа 0…1,6 МПа 0…2,5 МПа 0…4 МПа 0…6 МПа 0…10 МПа 0…16 МПа 0…25 МПа 0…40 МПа 0…60 МПа 0…100 МПа	G1/4" G1/2" М20х1,5	0,5 1

Артикул	Давление	Присоединение	Класс точности	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Давление	Присоединение	Класс точности	Срок поставки	Стоимость
K92712	0…0,1 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92713	0…0,16 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92714	0…0,25 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92715	0…0,4 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92716	0…0,6 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92717	0…1 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92718	0…1,6 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92719	0…2,5 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92720	0…4 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92721	0…6 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92722	0…10 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92723	0…16 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92724	0…25 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92725	0…40 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92726	0…60 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92727	0…100 МПа	G1/4"	0,5	1...2 недели	6080 руб. – +
K92728	0…0,1 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92729	0…0,16 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92730	0…0,25 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92731	0…0,4 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92732	0…0,6 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92733	0…1 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92734	0…1,6 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92735	0…2,5 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92736	0…4 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92737	0…6 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92738	0…10 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92739	0…16 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92740	0…25 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92741	0…40 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92742	0…60 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92743	0…100 МПа	G1/2"	0,5	1...2 недели	6080 руб. – +
K92744	0…0,1 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92745	0…0,16 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92746	0…0,25 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92747	0…0,4 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92748	0…0,6 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92749	0…1 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92750	0…1,6 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92751	0…2,5 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92752	0…4 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92753	0…6 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92754	0…10 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92755	0…16 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92756	0…25 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92757	0…40 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92758	0…60 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92759	0…100 МПа	М20х1,5	0,5	1...2 недели	6080 руб. – +
K92760	0…0,1 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92761	0…0,16 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92762	0…0,25 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92763	0…0,4 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92764	0…0,6 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92765	0…1 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92766	0…1,6 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92767	0…2,5 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92768	0…4 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92769	0…6 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92770	0…10 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92771	0…16 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92772	0…25 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92773	0…40 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92774	0…60 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92775	0…100 МПа	G1/4"	1	1...2 недели	6080 руб. – +
K92776	0…0,1 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92777	0…0,16 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92778	0…0,25 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92779	0…0,4 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92780	0…0,6 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92781	0…1 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92782	0…1,6 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92783	0…2,5 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92784	0…4 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92785	0…6 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92786	0…10 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92787	0…16 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92788	0…25 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92789	0…40 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92790	0…60 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92791	0…100 МПа	G1/2"	1	1...2 недели	6080 руб. – +
K92792	0…0,1 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92793	0…0,16 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92794	0…0,25 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92795	0…0,4 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92796	0…0,6 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92797	0…1 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92798	0…1,6 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92799	0…2,5 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92800	0…4 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92801	0…6 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92802	0…10 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92803	0…16 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92804	0…25 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92805	0…40 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92806	0…60 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
K92807	0…100 МПа	М20х1,5	1	1...2 недели	6080 руб. – +
