Датчики расхода с импульсным выходом ДРУ-ПП-81 предназначены для учета суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики расхода генерируют импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами (
ВЕХА-Т) или счетчиками импульсов (
ВЕХА-С).
Особенности:
- Импульсный выход, тип NPN
- Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
- Универсальное монтажное положение: горизонтальное и вертикальное
- Степень пылевлагозащиты: IP55
- Прежнее название ДРУ-ПП-81-20: ДРУ-ПП-87-20
Технические характеристики:
Параметр | Значение |
ДРУ-ПП-81-15 | ДРУ-ПП-81-20 |
Рабочая среда
| Вода и другие неагрессивные жидкости
|
Максимальное давление рабочей среды | 1,75 МПа
|
Питание, ток
| =4...24 В, 10 мА
|
Температура рабочей среды | 0...+80°C |
Расход
| 1...30 л/мин | 2...45 л/мин |
Тип выхода | NPN |
Импульсный выход
| 360...592 ± 10% имп./л | 396...482 ± 10% имп./л |
Формула расчета частоты импульсов* | F = (10Q - 4) ± 10%
| F = (8,1Q - 3) ± 10% |
Степень пылевлагозащиты
| IP55
|
Длина провода | 350 мм
|
Материал | Нержавеющая сталь |
Монтажное положение
| Универсальное
|
Присоединение | Наруж. G½" | Наруж. G¾" |
Габаритные размеры
| 44×27×24 мм
| 45×32×27 мм |
Вес
| 73 г
| 113 г |
*F = частота, Гц; Q = расход, л/мин
Габаритные размеры
|

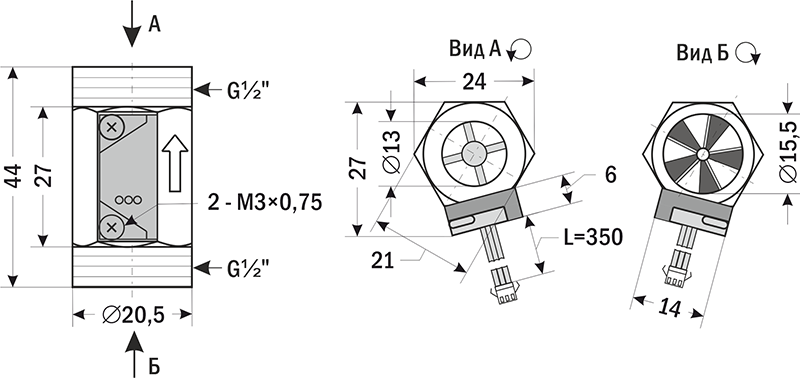

ДРУ-ПП-81-15
|

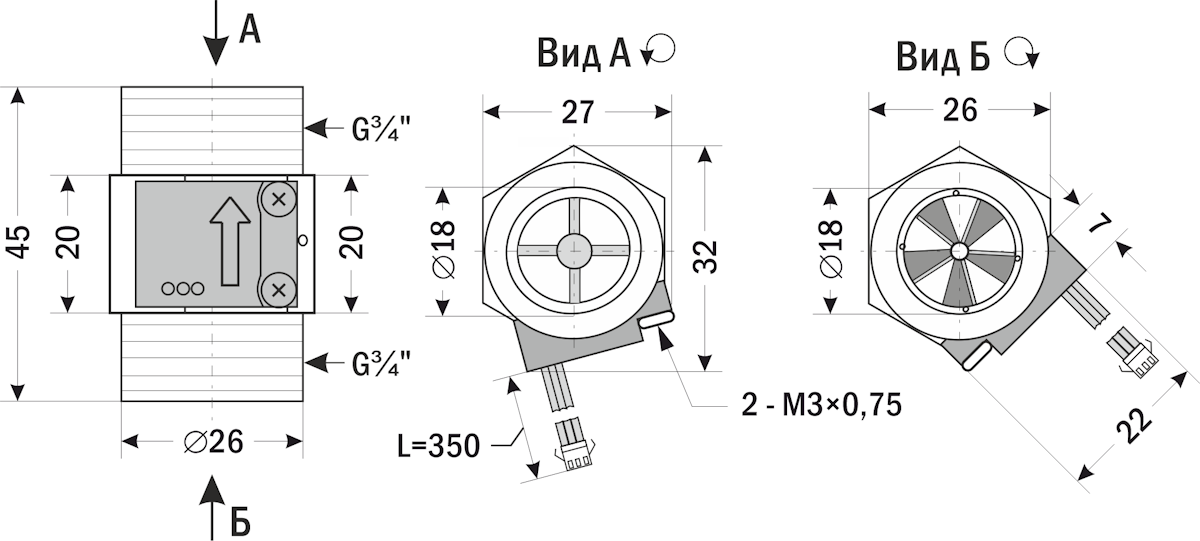

ДРУ-ПП-81-20
|
