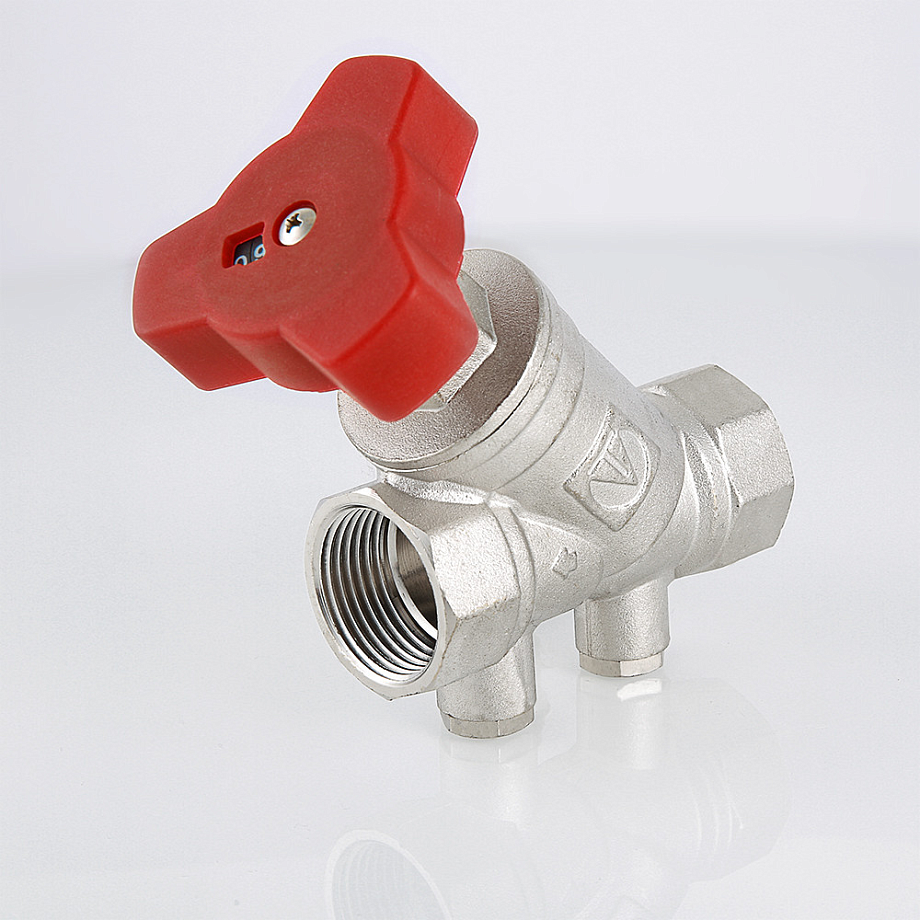

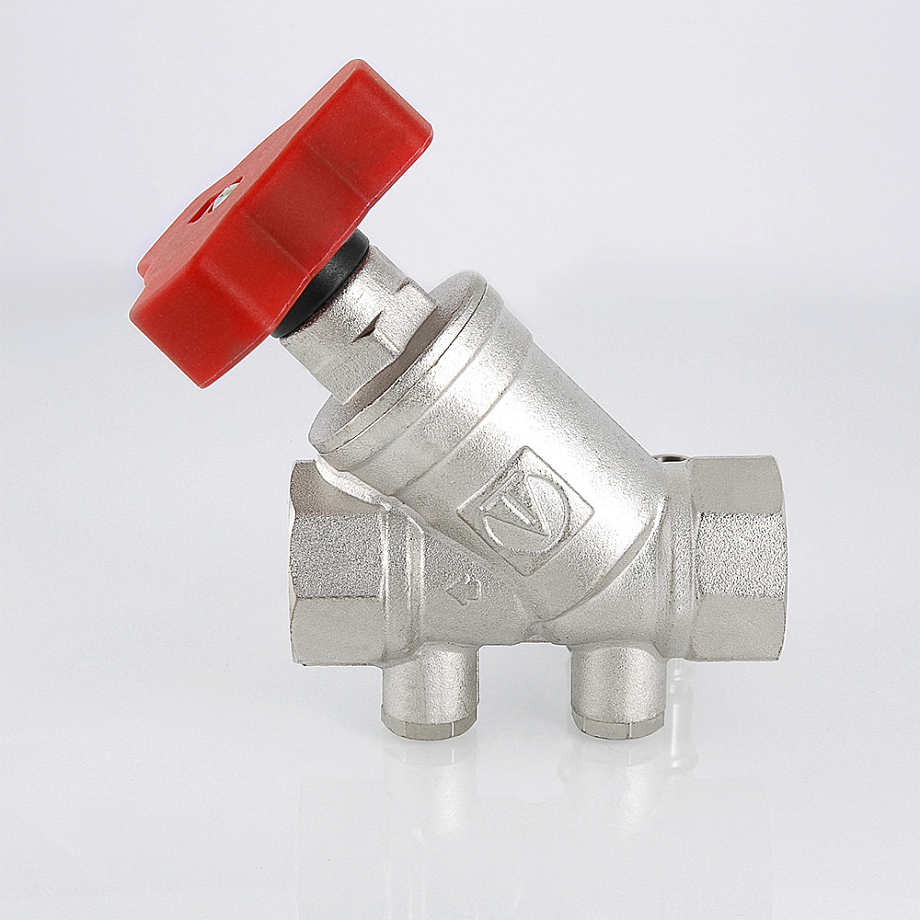

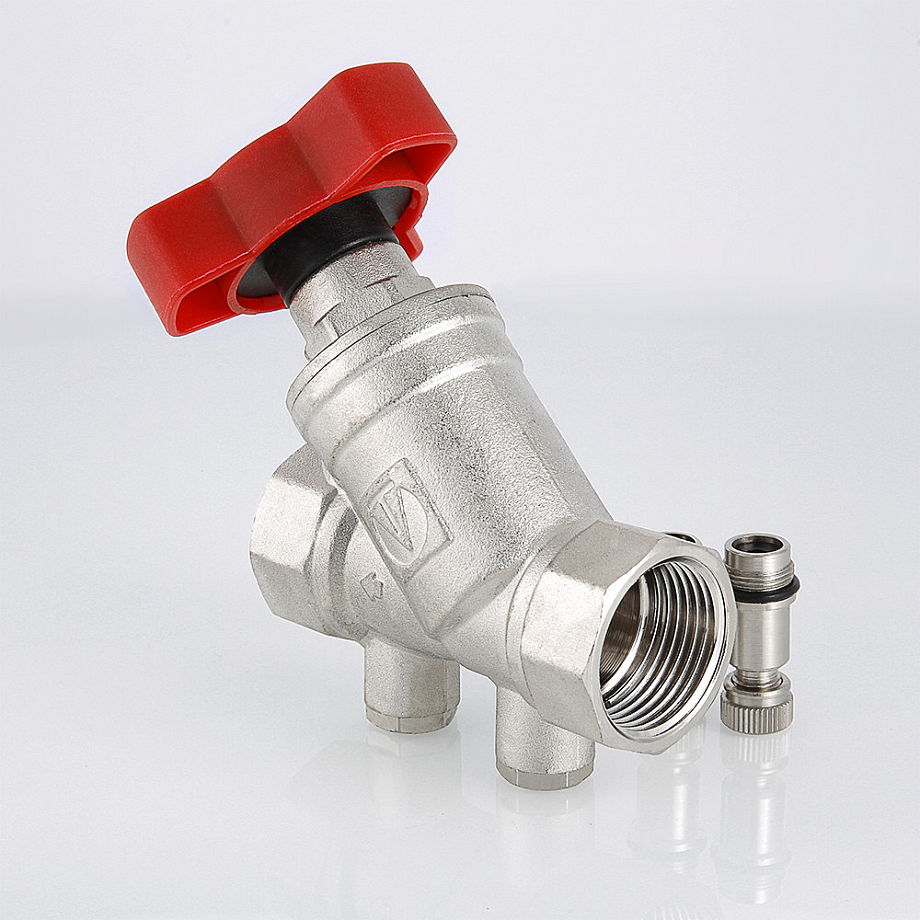

Клапан балансировочный ручной VT.054.N

Прибор для создания дополнительного гидравлического сопротивления заданной величины при гидравлической увязке контуров или ветвей систем водяного отопления и водоснабжения зданий и сооружений различного назначения

Рабочая среда: вода и другие жидкости, не агрессивные к материалам клапана
Температура рабочей среды: ≤ +110°С
Рабочее давление: 1,6 МПа
Диаметр условного прохода: 15...50 мм
Материалы: горячепрессованная латунь (корпус), латунь (шток), EPDM (прокладка золотника)
Присоединение: резьбовое G½", G¾", G1", G1¼", G1½", G2"

В закладки

от 1 287 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Балансировочный клапан VT.054.N предназначен для создания дополнительного гидравлического сопротивления заданной величины при гидравлической увязке контуров или ветвей систем водяного отопления и водоснабжения зданий и сооружений различного назначения

Особенности:

Возможность вручную установить проектное значение перепада давлений в соответствии с настроечным графиком или таблицей

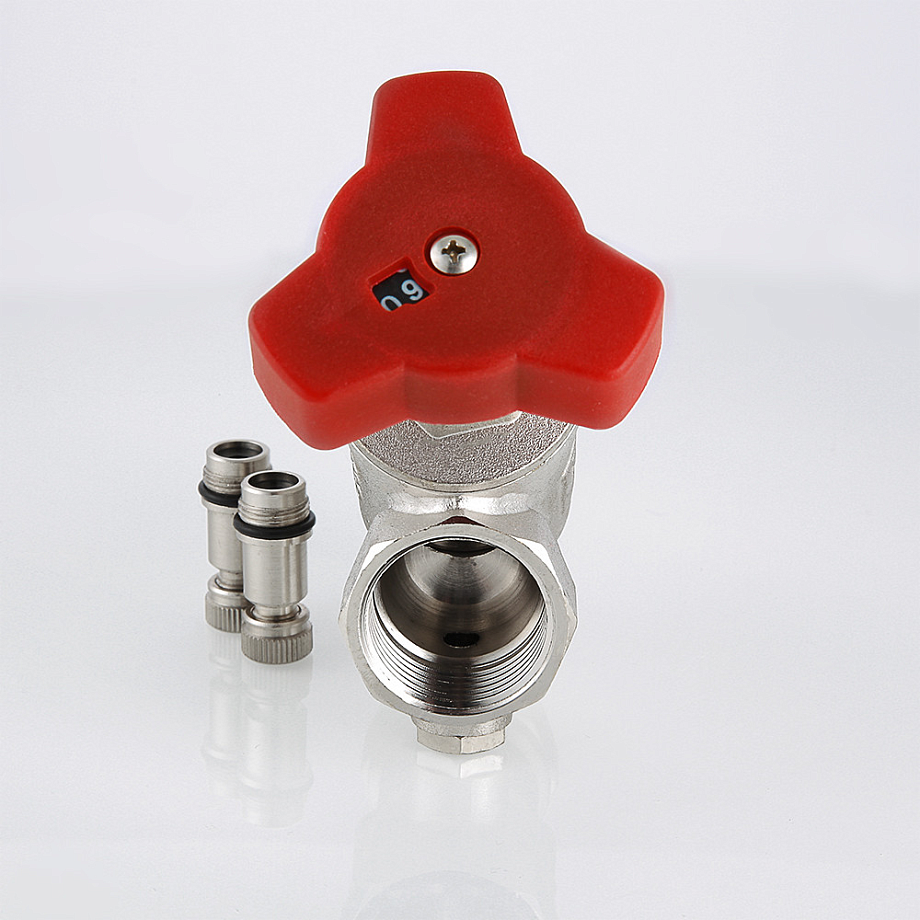

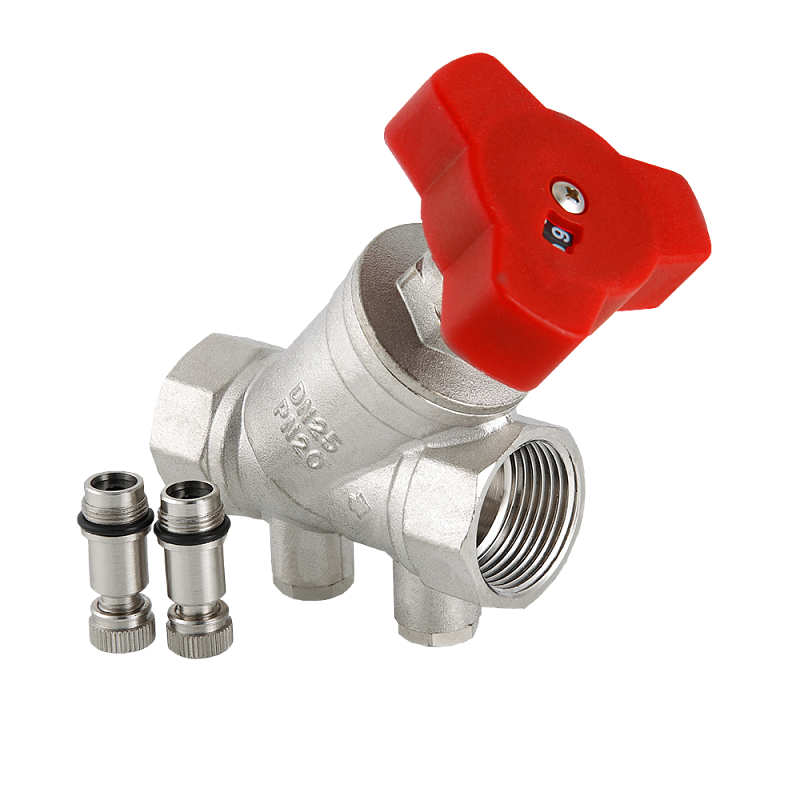

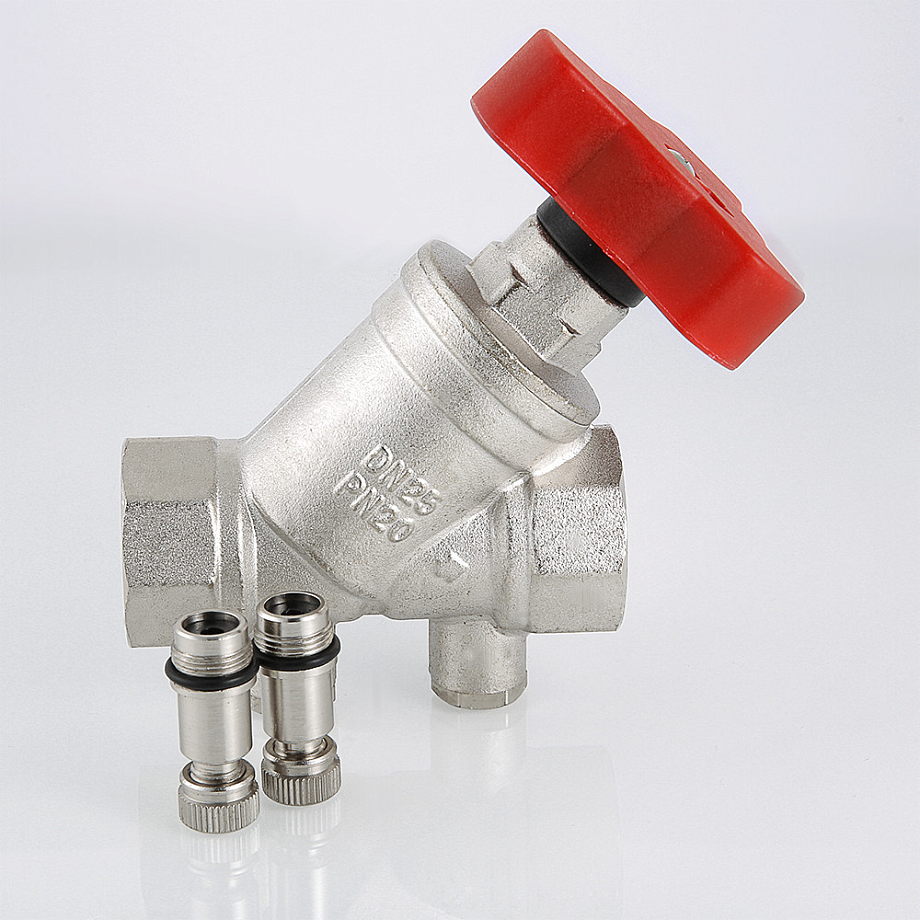

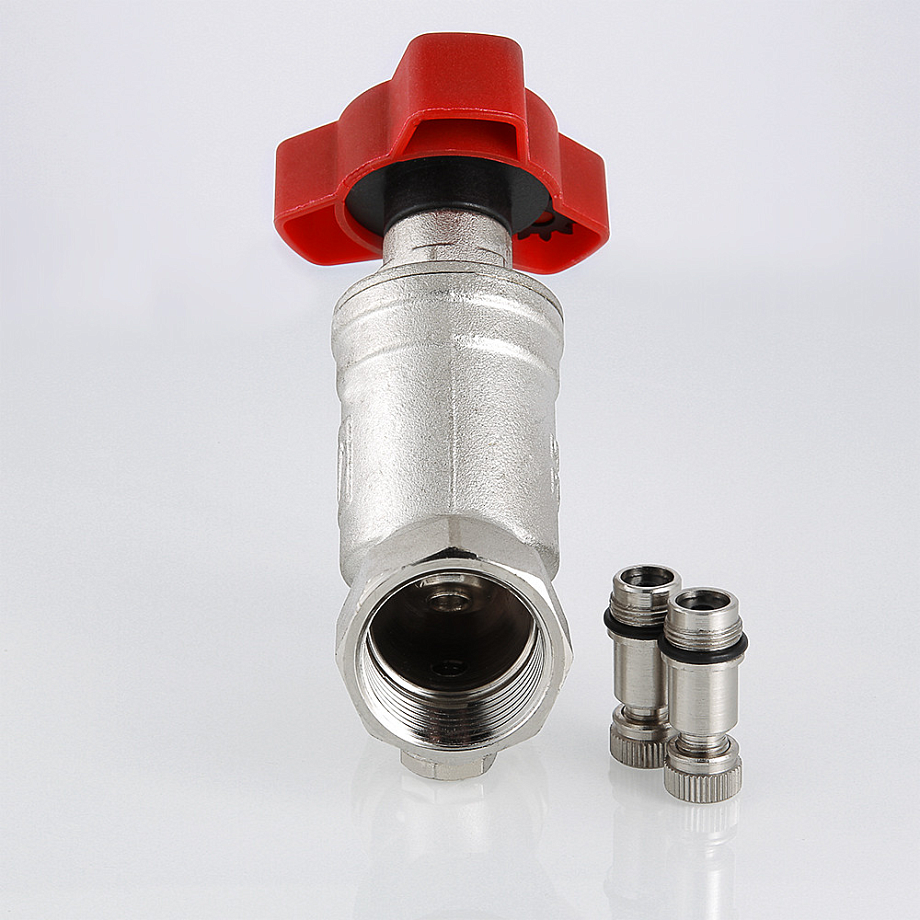

Прилагаемые к клапану измерительные штуцеры дают возможность присоединять к клапану электронный прибор для поверочного замера перепада давлений на клапане и расхода рабочей среды
Ремонтопригоден

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие жидкости, не агрессивные к материалам клапана
Температура рабочей среды	≤ +110°С
Рабочее давление	1,6 МПа
Пробное давление	2,4 МПа
Условная пропускная способность	4,58...36,23 м³/ч
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½", G¾", G1", G1¼", G1½", G2"
Материал	Горячепрессованная латунь CW617N (корпус), латунь CW614N (шток), эластомер EPDM (прокладка золотника)
Условия эксплуатации	≤ +60°С; ≤ 80%RH
Средний полный срок службы	30 лет

Модификации:

Модель	Ду, мм	Присоединение	Условная пропускная способность, м³/ч	Вес, г
VT.054.N.04	15	G½"	4,58	442
VT.054.N.05	20	G¾"	4,68	556
VT.054.N.06	25	G1"	9,19	773
VT.054.N.07	32	G1¼"	15,76	1174
VT.054.N.08	40	G1½"	21,12	1671
VT.054.N.09	50	G2"	36,23	2679

Габаритные размеры

A, мм	B, мм	Присоединение
59	82	G½"
72	86	G¾"
92	93	G1"
103	102	G1¼"
101	111	G1½"
120	125	G2"

Версия: 2023-01-27-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.01.2023	0.46 Мб

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25 32 40 50

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
M33844	VT.054.N.04	15	1...2 недели	1287 руб. – +
M33845	VT.054.N.05	20	1...2 недели	1681 руб. – +
M33846	VT.054.N.06	25	1...2 недели	2401 руб. – +
M33847	VT.054.N.07	32	1...2 недели	3118 руб. – +
M33848	VT.054.N.08	40	1...2 недели	5241 руб. – +
M33849	VT.054.N.09	50	1...2 недели	6372 руб. – +

Отзывы на этот товар пока отсутствуют.
