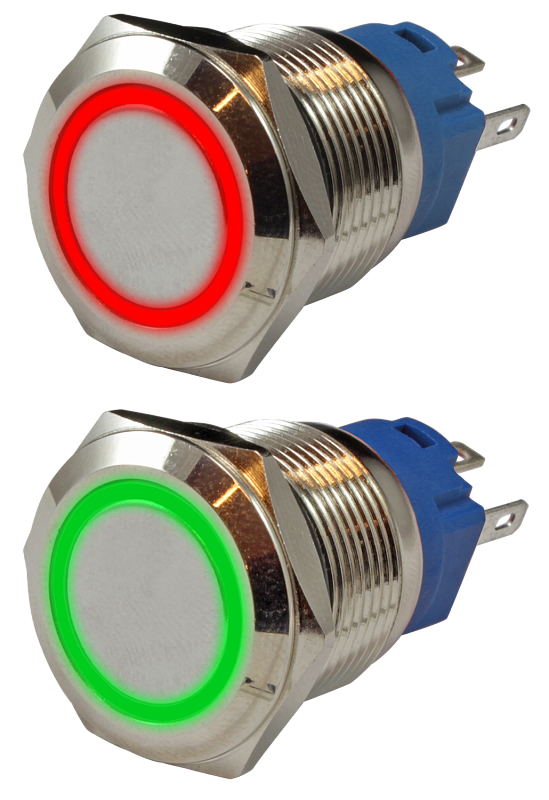

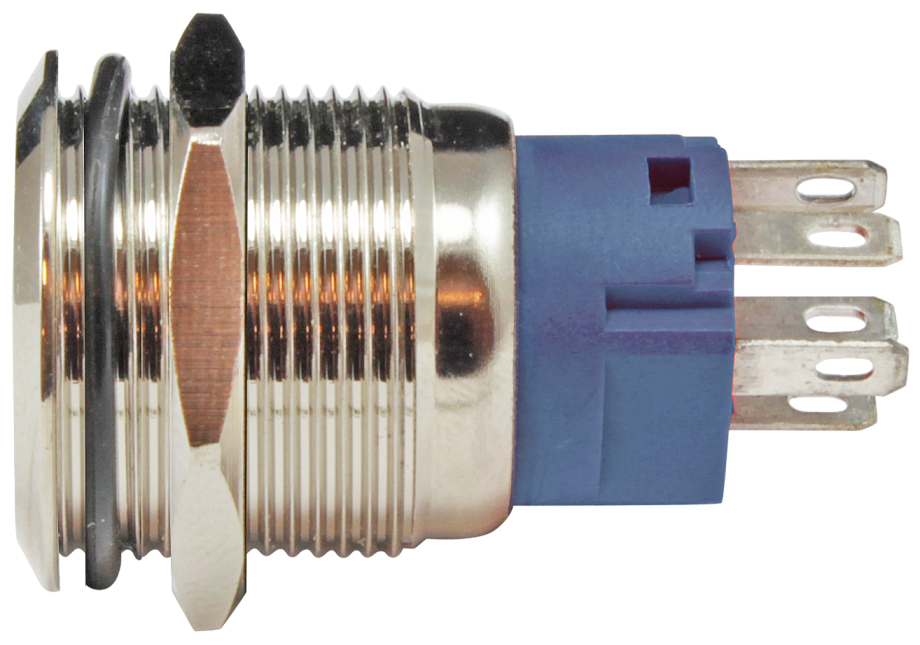

Кнопка металлическая 19 мм антивандальная с подсветкой ARG1-V-19IFB

Антивандальная металлическая кнопка с подсветкой ARG1-V-19IFB предназначена для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения

Контакты: 1 переключающий
Коммутационная способность: =2 А, 36 В; ~3 А, 250 В
Диаметр монтажного отверстия: 19 мм

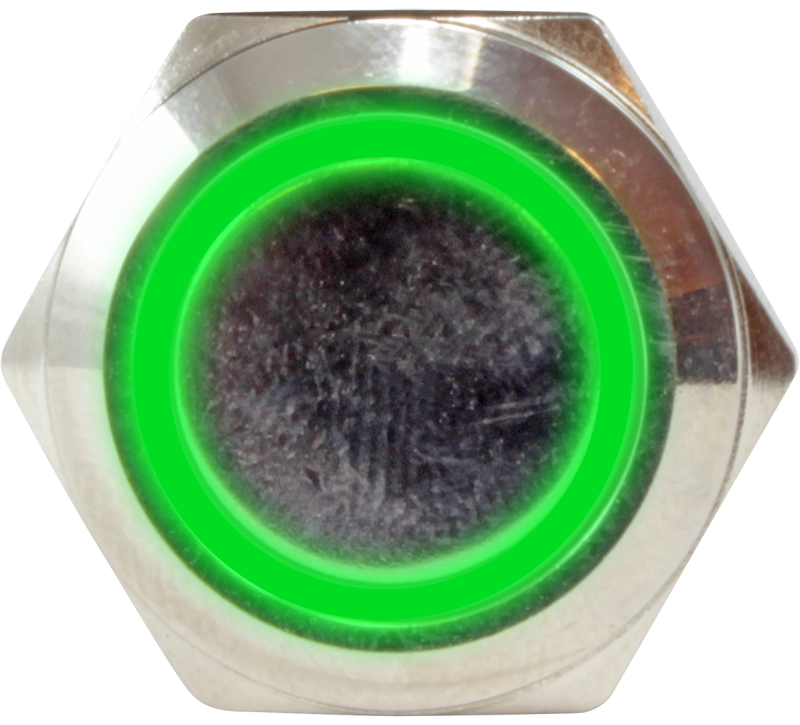

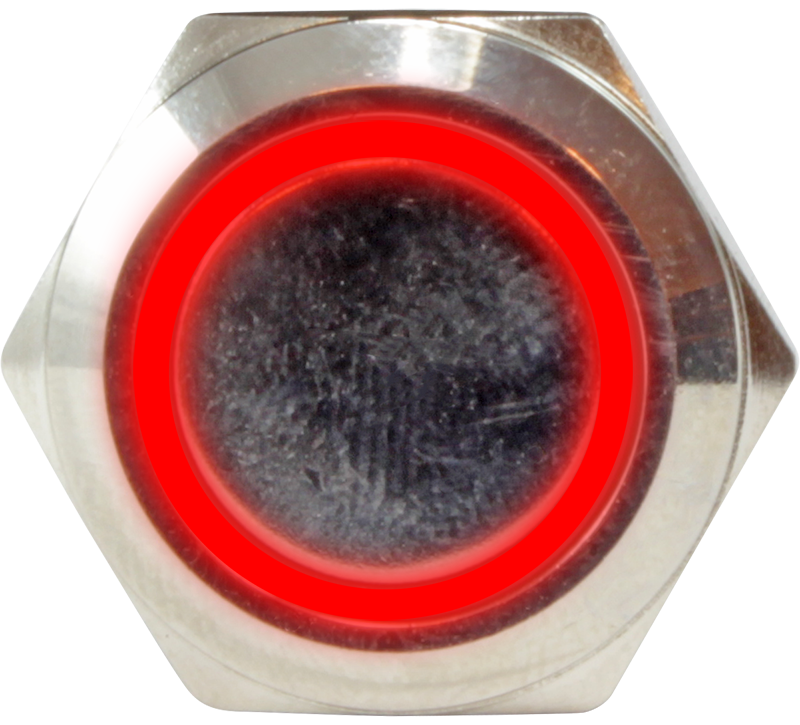

Кольцевая подсветка (красная или зеленая)
С фиксацией или без фиксации
Материал корпуса: хромированная латунь
Материал нажимной части: нержавеющая сталь
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Присоединение: пайка или плоские изолированные разъемы

В закладки

от 484 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Антивандальная кнопка с подсветкой ARG1-V-19IFB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежние названия кнопки: SD16-V-19IFB
Особенности:

Диаметр нажимной части: 16 мм
Монтаж в плоские панели толщиной до 11 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм

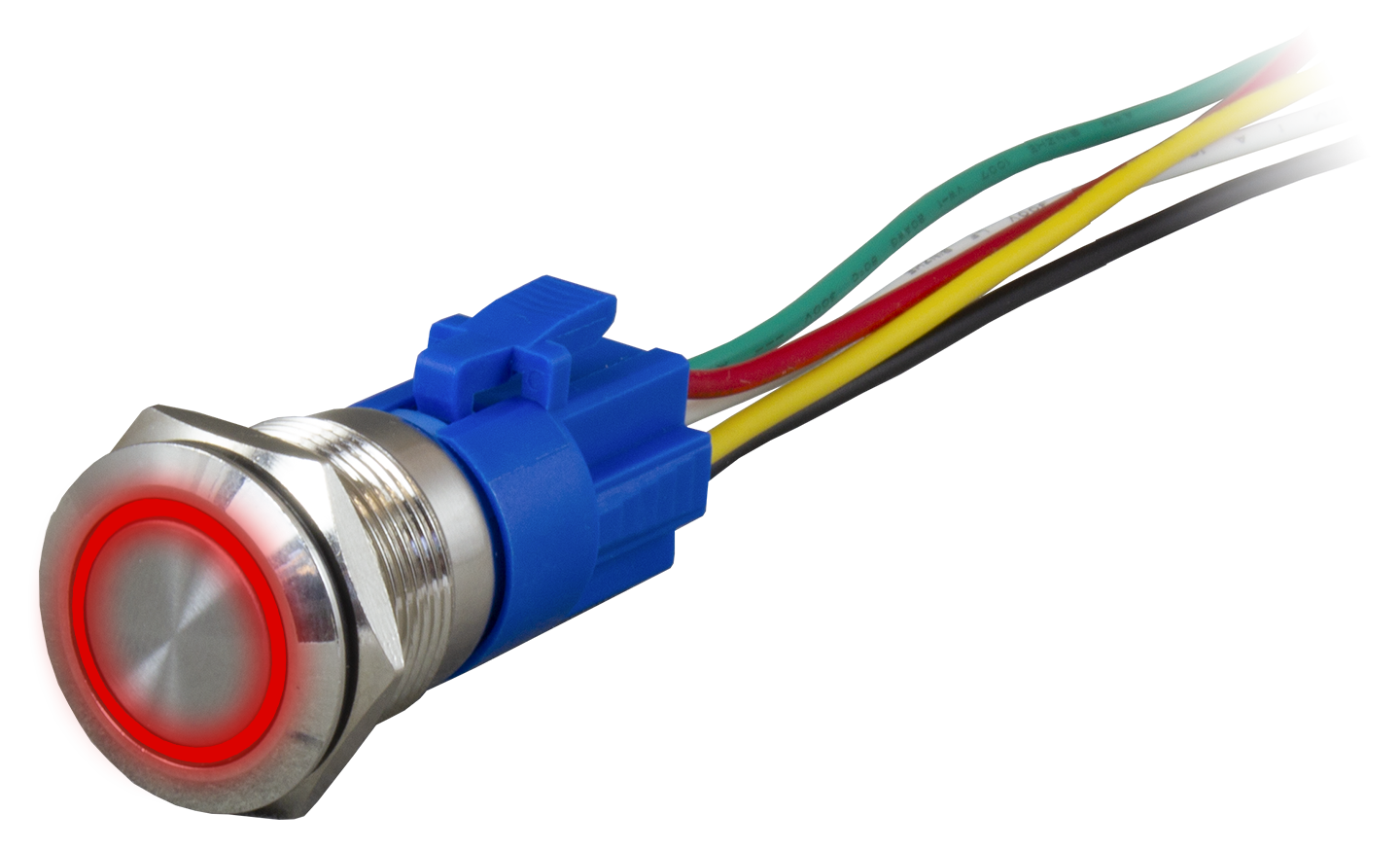

Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-19Т-5/7

Технические характеристики:

Параметр	Значение
Контакты	1 переключающий
Исполнение	С фиксацией или без фиксации
Коммутационная способность	~3 А, 250 В; =2 А, 36 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка	Светодиодная кольцевая красная или зеленая
Питание подсветки	~220 В
Материал корпуса	Хромированная латунь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	19 мм
Толщина панели	≤ 11 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий	IK06 (со стороны лицевой панели)
Температурный диапазон эксплуатации	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅22×1,5 мм
Максимальные габаритные размеры	25×22×35 мм
Монтажная глубина**	33 мм
Вес	16 г

** Без учета ответных разъемов.

Модификации:

Модификация		Цвет подсветки	Питание подсветки
-L001-U-SR220 -L001-U-SG220	с фиксацией	красный зеленый	~220 В
-M001-U-SR220 -M001-U-SG220	без фиксации	красный зеленый	~220 В

Схема работы и подключения

ARG1-V-19IFB-L с фиксацией

ARG1-V-19IFB-M без фиксации

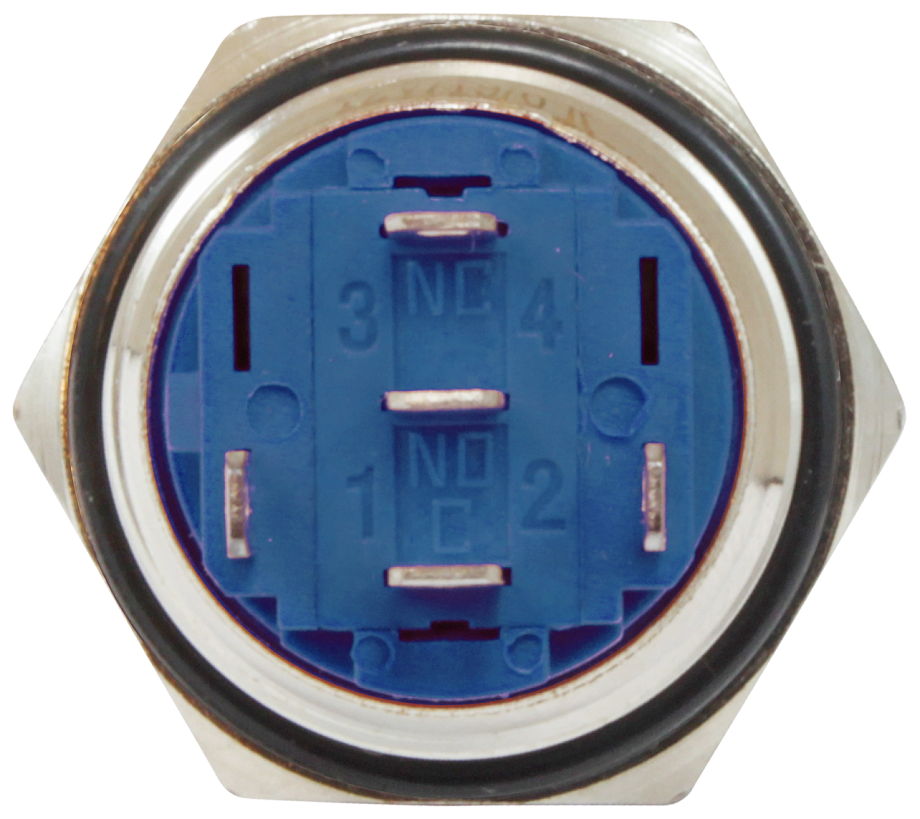

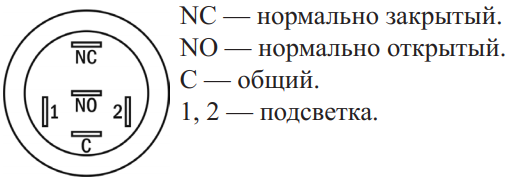

Схема расположения контактов

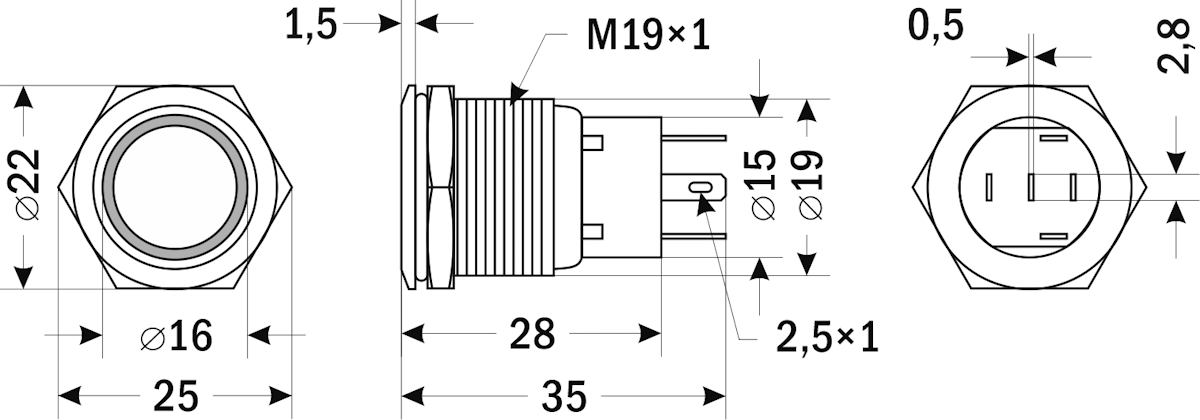

Габаритные размеры

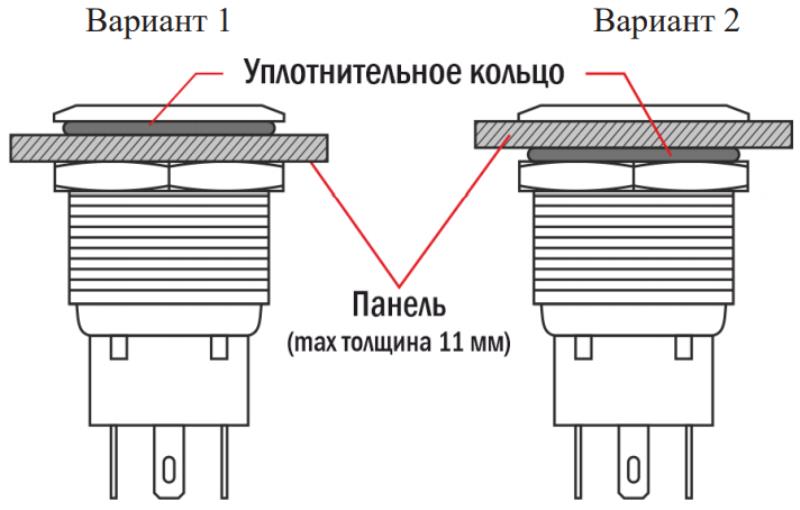

Схема установки

Версия: 2023-05-02-ЛВС

Артикул	Цвет подсветки	Фиксация	Срок поставки	Стоимость
зеленый красный	без фиксации с фиксацией

Артикул	Модель	Цвет подсветки	Фиксация	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Цвет подсветки	Фиксация	Срок поставки	Стоимость
O68716	ARG1-V-19IFB-M001-U-SG220 (SD16-V-19IFB)	зеленый	без фиксации	Со склада	600 руб. – +
O68718	ARG1-V-19IFB-L001-U-SG220 (SD16-V-19IFB)	зеленый	с фиксацией	Со склада	532 руб. – +
O68717	ARG1-V-19IFB-M001-U-SR220 (SD16-V-19IFB)	красный	без фиксации	Со склада	484 руб. – +
O68719	ARG1-V-19IFB-L001-U-SR220 (SD16-V-19IFB)	красный	с фиксацией	Со склада	532 руб. – +

Артикул	Модель	Цвет подсветки	Фиксация	Срок поставки	Стоимость
O68716	ARG1-V-19IFB-M001-U-SG220 (SD16-V-19IFB)	зеленый	без фиксации	Со склада	600 руб. – +
O68718	ARG1-V-19IFB-L001-U-SG220 (SD16-V-19IFB)	зеленый	с фиксацией	Со склада	532 руб. – +
O68717	ARG1-V-19IFB-M001-U-SR220 (SD16-V-19IFB)	красный	без фиксации	Со склада	484 руб. – +
O68719	ARG1-V-19IFB-L001-U-SR220 (SD16-V-19IFB)	красный	с фиксацией	Со склада	532 руб. – +
