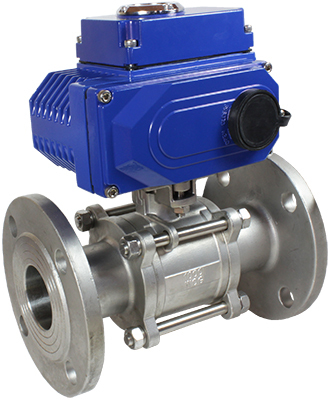

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР1

Кран шаровой фланцевый с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0...4 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½"...F4"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР1
Питание электропривода: ~220 В, =24 В или от трехфазной сети ~380 В

В закладки

от 26 348 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (43)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...150°C
Рабочее давление	0...4 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Фланцевое F½"...F4"

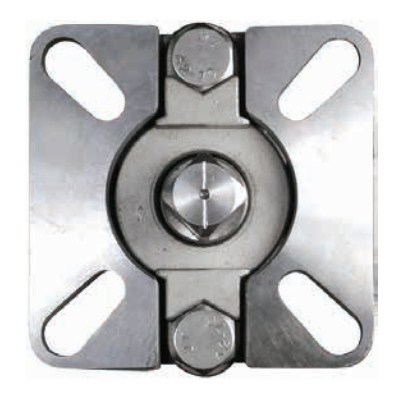

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР1
Питание электропривода	~220 В, =24 В или от трехфазной сети ~380 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3Ф-015 FSP	15	20	F½"	9×9	1600
КПР-3Ф-020 FSP	20	38	F¾"	9×9	2300
КПР-3Ф-025 FSP	25	69	F1"	11×11	2900
КПР-3Ф-032 FSP	32	93	F1¼"	11×11	4400
КПР-3Ф-040 FSP	40	144	F1½"	14×14	5600
КПР-3Ф-050 FSP	50	229	F2"	14×14	8000
КПР-3Ф-065 FSP	65	404	F2½"	17×17	11 100
КПР-3Ф-080 FSP	80	573	F3"	17×17	18 000
КПР-3Ф-100 FSP	100	936	F4"	17×17	22 000

Расшифровка обозначения на примере крана КПР-3Ф-015 XYZ:
КПР-3Ф – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3Ф

Габаритные размеры

Модель	Размеры, мм
Модель	F	DN	B	b	C	D1	D2	D3	E×E	f	H	L	M×M	n-∅ d	N	K
КПР-3Ф-015	F½"	15	40	11	11,5	42	65	93	43×43	1,5	98	129	9×9	4-∅ 14	36 (F03)	42 (F04)
КПР-3Ф-020	F¾"	20	44	18	12	58	75	103	43×43	2	108	150	9×9	4-∅ 14	36 (F03)	42 (F04)
КПР-3Ф-025	F1"	25	52	18	13	67	85	115	49×49	2	160	156	11×11	4-∅ 14	42 (F04)	50 (F05)
КПР-3Ф-032	F1¼"	32	65	15,5	12	74	100	132	49×49	2,5	145	176	11×11	4-∅ 18	42 (F04)	50 (F05)
КПР-3Ф-040	F1½"	40	80	14	14	82	110	145	66×66	2	167	193	14×14	4-∅ 18	50 (F05)	70 (F07)
КПР-3Ф-050	F2"	50	80	17	16	98	125	160	69×69	4	175	230	14×14	4-∅ 18	50 (F05)	70 (F07)
КПР-3Ф-065	F2½"	65	97	20	17,5	117	145	182	94×94	3	205	293	17×17	8-∅ 18	70 (F07)	102 (F10)
КПР-3Ф-080	F3"	80	115	20	20	132	160	195	95×95	2,5	230	313	17×17	8-∅ 18	70 (F07)	102 (F10)
КПР-3Ф-100	F4"	100	120	23	21	156	190	234	93×93	2,5	275	347	17×17	8-∅ 22	70 (F07)	102 (F10)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.93 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	~380 В ~220 B =24 В	ЭПР1-005 ЭПР1-008 ЭПР1-015 ЭПР1-060 ЭПР1-100

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67872	15	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26348 руб. – +
O67876	15	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	26348 руб. – +
O67890	15	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	34631 руб. – +
O67880	15	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32179 руб. – +
O67896	15	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	40462 руб. – +
O67873	20	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	28234 руб. – +
O67877	20	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	28234 руб. – +
O67891	20	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	36517 руб. – +
O67881	20	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	34065 руб. – +
O67897	20	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	42348 руб. – +
O67874	25	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32685 руб. – +
O67878	25	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	32685 руб. – +
O67892	25	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	40968 руб. – +
O67882	25	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	38516 руб. – +
O67898	25	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	46799 руб. – +
O67875	32	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	41826 руб. – +
O67879	32	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	41826 руб. – +
O67893	32	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	50109 руб. – +
O67883	32	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	47657 руб. – +
O67899	32	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	55940 руб. – +
O67902	40	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	58905 руб. – +
O67894	40	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	53438 руб. – +
O67906	40	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	58905 руб. – +
O67900	40	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	59269 руб. – +
O67910	40	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	64736 руб. – +
O67903	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	65884 руб. – +
O67895	50	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	60417 руб. – +
O67907	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	65884 руб. – +
O67901	50	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	66248 руб. – +
O67911	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	71715 руб. – +
O67904	65	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	83475 руб. – +
O67914	65	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	110077 руб. – +
O67908	65	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	83475 руб. – +
O67917	65	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	110077 руб. – +
O67912	65	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	89306 руб. – +
O67905	80	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	99442 руб. – +
O67915	80	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	126044 руб. – +
O67909	80	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	99442 руб. – +
O67918	80	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	126044 руб. – +
O67913	80	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	105273 руб. – +
O67916	100	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	155134 руб. – +
O67919	100	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	155134 руб. – +
O67924	100	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	160965 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67872	15	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26348 руб. – +
O67884	15	~380 В	ЭПР1-008	120 дней	34631 руб. – +
O67876	15	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	26348 руб. – +
O67890	15	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	34631 руб. – +
O67880	15	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32179 руб. – +
O67896	15	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	40462 руб. – +
O67873	20	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	28234 руб. – +
O67885	20	~380 В	ЭПР1-008	120 дней	36517 руб. – +
O67877	20	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	28234 руб. – +
O67891	20	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	36517 руб. – +
O67881	20	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	34065 руб. – +
O67897	20	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	42348 руб. – +
O67874	25	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	32685 руб. – +
O67886	25	~380 В	ЭПР1-008	120 дней	40968 руб. – +
O67878	25	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	32685 руб. – +
O67892	25	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	40968 руб. – +
O67882	25	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	38516 руб. – +
O67898	25	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	46799 руб. – +
O67875	32	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	41826 руб. – +
O67887	32	~380 В	ЭПР1-008	120 дней	50109 руб. – +
O67879	32	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	41826 руб. – +
O67893	32	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	50109 руб. – +
O67883	32	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	47657 руб. – +
O67899	32	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	55940 руб. – +
O67888	40	~380 В	ЭПР1-008	120 дней	53438 руб. – +
O67902	40	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	58905 руб. – +
O67894	40	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	53438 руб. – +
O67906	40	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	58905 руб. – +
O67900	40	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	59269 руб. – +
O67910	40	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	64736 руб. – +
O67889	50	~380 В	ЭПР1-008	120 дней	60417 руб. – +
O67903	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	65884 руб. – +
O67895	50	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	60417 руб. – +
O67907	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	65884 руб. – +
O67901	50	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	66248 руб. – +
O67911	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	71715 руб. – +
O67904	65	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	83475 руб. – +
O67914	65	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	110077 руб. – +
O67908	65	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	83475 руб. – +
O67917	65	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	110077 руб. – +
O67912	65	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	89306 руб. – +
O67920	65	=24 В	ЭПР1-060	120 дней	115908 руб. – +
O67905	80	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	99442 руб. – +
O67915	80	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	126044 руб. – +
O67909	80	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	99442 руб. – +
O67918	80	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	126044 руб. – +
O67913	80	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	105273 руб. – +
O67921	80	=24 В	ЭПР1-060	120 дней	131875 руб. – +
O67916	100	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	155134 руб. – +
O67923	100	~380 В	ЭПР1-100	120 дней	160965 руб. – +
O67919	100	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	155134 руб. – +
O67924	100	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	160965 руб. – +
O67922	100	=24 В	ЭПР1-060	120 дней	160965 руб. – +
O67925	100	=24 В	ЭПР1-100	120 дней	166796 руб. – +
