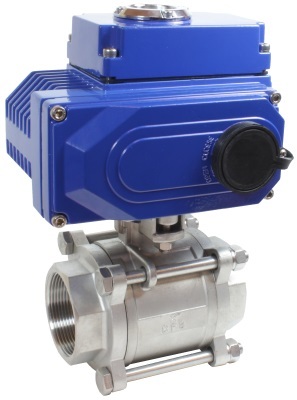

Кран шаровой КПР-3 с электроприводом ЭПР1

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G4"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР1
Питание электропривода: ~220 В, =24 В или от трехфазной сети ~380 В

В закладки

от 20 972 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (43)
Все модификации ()
Отзывы (0)

Кран шаровой КПР-3 с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Резьбовое G½"...G4"

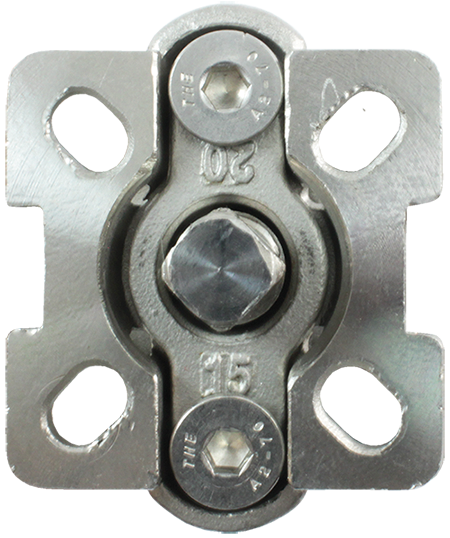

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР1
Питание	~220 В, =24 В или от трехфазной сети ~380 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3-015 GSP	15	20	½"	9×9	580
КПР-3-020 GSP	20	38	¾"	9×9	640
КПР-3-025 GSP	25	69	1"	11×11	960
КПР-3-032 GSP	32	93	1¼"	11×11	1700
КПР-3-040 GSP	40	144	1½"	14×14	1950
КПР-3-050 GSP	50	229	2"	14×14	2560
КПР-3-065 GSP	65	404	2½"	17×17	5270
КПР-3-080 GSP	80	573	3"	17×17	7680
КПР-3-100 GSP	100	936	4"	17×17	13 110

Расшифровка обозначения на примере крана КПР-3-015 XYZ:
КПР-3 – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3

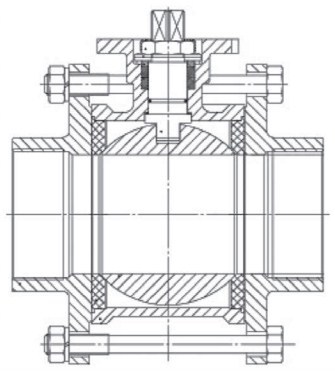

Габаритные размеры

Модель	Размеры, мм
Модель	G	DN	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-3-015	½"	15	74	49	44×44	39	10	75	9×9	36 (F03)	42 (F04)
КПР-3-020	¾"	20	83	56	44×44	43	14	75	9×9	36 (F03)	42 (F04)
КПР-3-025	1"	25	96	69	50×50	52	14	81	11×11	42 (F04)	50 (F05)
КПР-3-032	1¼"	32	114	72	50×50	67	12	98	11×11	42 (F04)	50 (F05)
КПР-3-040	1½"	40	130	82,5	68×68	72	18	111	14×14	50 (F05)	70 (F07)
КПР-3-050	2"	50	141	91	69×69	77	17	126	14×14	50 (F05)	70 (F07)
КПР-3-065	2½"	65	175	117	95×95	95	23	184	17×17	70 (F07)	102 (F10)
КПР-3-080	3"	80	204	144	96×96	110	30	203	17×17	70 (F07)	102 (F10)
КПР-3-100	4"	100	245	222	95×95	125	25	240	17×17	70 (F07)	102 (F10)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.93 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	~380 В ~220 B =24 В	ЭПР1-005 ЭПР1-008 ЭПР1-015 ЭПР1-060 ЭПР1-100

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67818	15	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	20972 руб. – +
O67822	15	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	20972 руб. – +
O67836	15	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	29255 руб. – +
O67826	15	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26803 руб. – +
O67842	15	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	35086 руб. – +
O67819	20	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	21510 руб. – +
O67823	20	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	21510 руб. – +
O67837	20	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	29793 руб. – +
O67827	20	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	27341 руб. – +
O67843	20	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	35624 руб. – +
O67820	25	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	23150 руб. – +
O67824	25	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	23150 руб. – +
O67838	25	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	31433 руб. – +
O67828	25	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	28981 руб. – +
O67844	25	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	37264 руб. – +
O67821	32	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	25612 руб. – +
O67825	32	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	25612 руб. – +
O67839	32	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	33895 руб. – +
O67829	32	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	31443 руб. – +
O67845	32	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	39726 руб. – +
O67848	40	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	41943 руб. – +
O67840	40	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	36476 руб. – +
O67852	40	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	41943 руб. – +
O67846	40	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	42307 руб. – +
O67856	40	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	47774 руб. – +
O67849	50	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	45383 руб. – +
O67841	50	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	39916 руб. – +
O67853	50	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	45383 руб. – +
O67847	50	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	45747 руб. – +
O67857	50	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	51214 руб. – +
O67850	65	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	57577 руб. – +
O67860	65	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	84179 руб. – +
O67854	65	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	57577 руб. – +
O67863	65	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	84179 руб. – +
O67858	65	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	63408 руб. – +
O67851	80	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	67536 руб. – +
O67861	80	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	94138 руб. – +
O67855	80	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	67536 руб. – +
O67864	80	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	94138 руб. – +
O67859	80	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	73367 руб. – +
O67862	100	~380 В	ЭПР1-060	Со склада (комплектация 1..72 часа)	117203 руб. – +
O67865	100	~220 B	ЭПР1-060	Со склада (комплектация 1..72 часа)	117203 руб. – +
O67870	100	~220 B	ЭПР1-100	Со склада (комплектация 1..72 часа)	123034 руб. – +
