Кран шаровой КПР-2 с электроприводом ЭПР7

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G4"

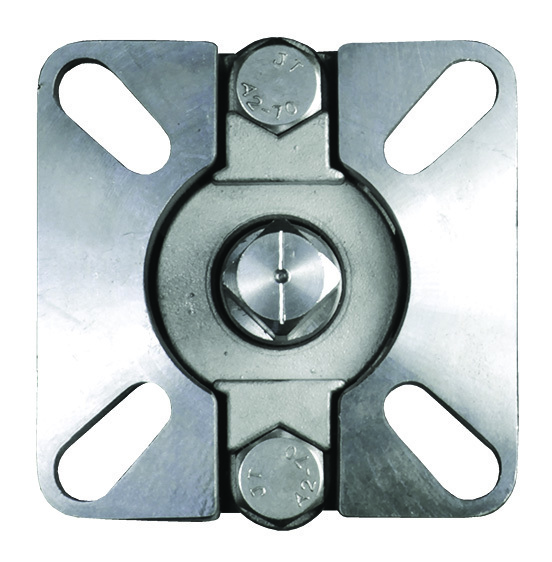

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР7
Питание электропривода: ~220 В, =24 В

В закладки

от 22 958 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (15)
Все модификации ()
Отзывы (0)

Кран шаровой КПР-2 с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...100 мм
Присоединение крана	Резьбовое G½"...G4"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2-015 GSP	15	20	½"	9×9	300
КПР-2-020 GSP	20	38	¾"	9×9	390
КПР-2-025 GSP	25	69	1"	11×11	720
КПР-2-032 GSP	32	93	1¼"	11×11	1030
КПР-2-040 GSP	40	144	1½"	14×14	1870
КПР-2-050 GSP	50	229	2"	14×14	1770
КПР-2-065 GSP	65	404	2½"	17×17	4010
КПР-2-080 GSP	80	573	3"	17×17	5350
КПР-2-100 GSP	100	936	4"	17×17	8420

Расшифровка обозначения на примере крана КПР-2-025 XYZ:
КПР-2 – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2

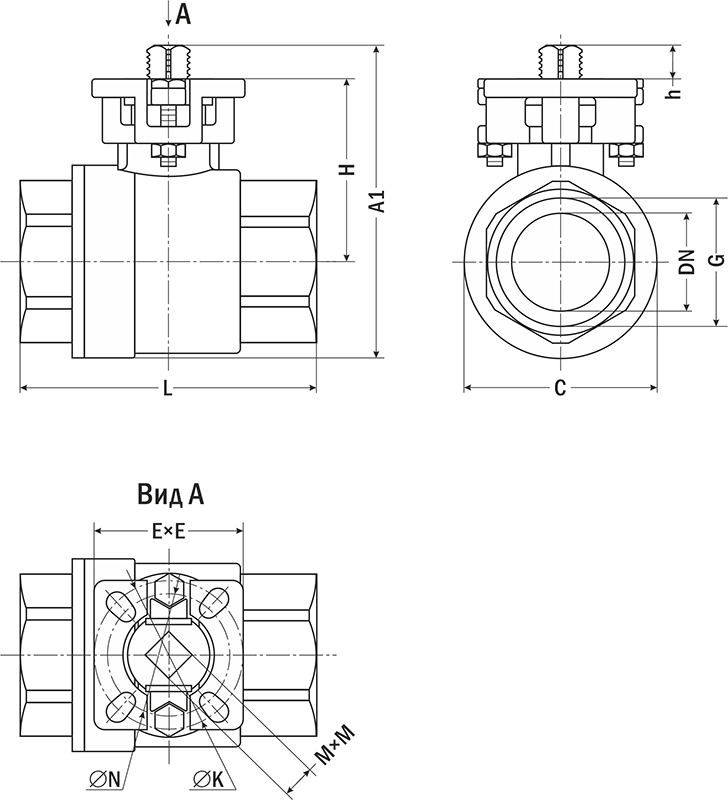

Габаритные размеры

Модель	Размеры, мм
Модель	G	DN	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-2-015	15	½"	66	36	44,5×44,5	35	13	6	9×9	36 (F03)	42 (F04)
КПР-2-020	20	¾"	77	40,5	44,5×44,5	45	12	70	9×9	36 (F03)	42 (F04)
КПР-2-025	25	1"	87	50	51×51	53	14	79,5	11×11	42 (F04)	50 (F05)
КПР-2-032	32	1¼"	106	70	51×51	61	11,5	96	11×11	42 (F04)	50 (F05)
КПР-2-040	40	1½"	123	68	70×70	68	16	106	14×14	50 (F05)	70 (F07)
КПР-2-050	50	2"	140	87,5	68,5×68,5	78	17	120	14×14	50 (F05)	70 (F07)
КПР-2-065	65	2½"	176	116	96×96	98	21	145	17×17	70 (F07)	102 (F10)
КПР-2-080	80	3"	193	134	95×95	105	20,5	167	17×17	70 (F07)	102 (F10)
КПР-2-100	100	4"	225	163	95,5×95,5	125	21	203	17×17	70 (F07)	102 (F10)

Версия: 2024-02-16-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	17.09.2024	0.87 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	~220 В =24 В	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63092	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	22958 руб. – +
O63075	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	25254 руб. – +
O63093	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	22958 руб. – +
O63076	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	25254 руб. – +
O63095	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	28638 руб. – +
O63078	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	30934 руб. – +
O63082	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	37549 руб. – +
O63096	40	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	31285 руб. – +
O63079	40	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	33581 руб. – +
O63083	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	40196 руб. – +
O63097	50	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	33434 руб. – +
O63080	50	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	35730 руб. – +
O63084	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	42345 руб. – +
O63085	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	51671 руб. – +
O63086	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	59496 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63092	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	22958 руб. – +
O63075	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	25254 руб. – +
O63093	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	22958 руб. – +
O63076	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	25254 руб. – +
O63094	25	~220 В	ЭПР7-005	Нет	120 дней	27019 руб. – +
O63098	25	~220 В	ЭПР7-010	Нет	120 дней	33032 руб. – +
O63077	25	=24 В	Нет	ЭПР7-005	120 дней	29315 руб. – +
O63081	25	=24 В	Нет	ЭПР7-010	120 дней	35930 руб. – +
O63095	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	28638 руб. – +
O63099	32	~220 В	ЭПР7-010	Нет	120 дней	34651 руб. – +
O63078	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	30934 руб. – +
O63082	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	37549 руб. – +
O63096	40	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	31285 руб. – +
O63100	40	~220 В	ЭПР7-010	Нет	120 дней	37298 руб. – +
O63104	40	~220 В	ЭПР7-025	Нет	120 дней	49958 руб. – +
O63079	40	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	33581 руб. – +
O63083	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	40196 руб. – +
O63087	40	=24 В	Нет	ЭПР7-025	120 дней	54120 руб. – +
O63097	50	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	33434 руб. – +
O63101	50	~220 В	ЭПР7-010	Нет	120 дней	39447 руб. – +
O63105	50	~220 В	ЭПР7-025	Нет	120 дней	52107 руб. – +
O63080	50	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	35730 руб. – +
O63084	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	42345 руб. – +
O63088	50	=24 В	Нет	ЭПР7-025	120 дней	56269 руб. – +
O63102	65	~220 В	ЭПР7-010	Нет	120 дней	48773 руб. – +
O63106	65	~220 В	ЭПР7-025	Нет	120 дней	61433 руб. – +
O63085	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	51671 руб. – +
O63089	65	=24 В	Нет	ЭПР7-025	120 дней	65595 руб. – +
O63103	80	~220 В	ЭПР7-010	Нет	120 дней	56598 руб. – +
O63107	80	~220 В	ЭПР7-025	Нет	120 дней	69258 руб. – +
O63086	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	59496 руб. – +
O63090	80	=24 В	Нет	ЭПР7-025	120 дней	73420 руб. – +
O63108	100	~220 В	ЭПР7-025	Нет	120 дней	83853 руб. – +
O63091	100	=24 В	Нет	ЭПР7-025	120 дней	88015 руб. – +
