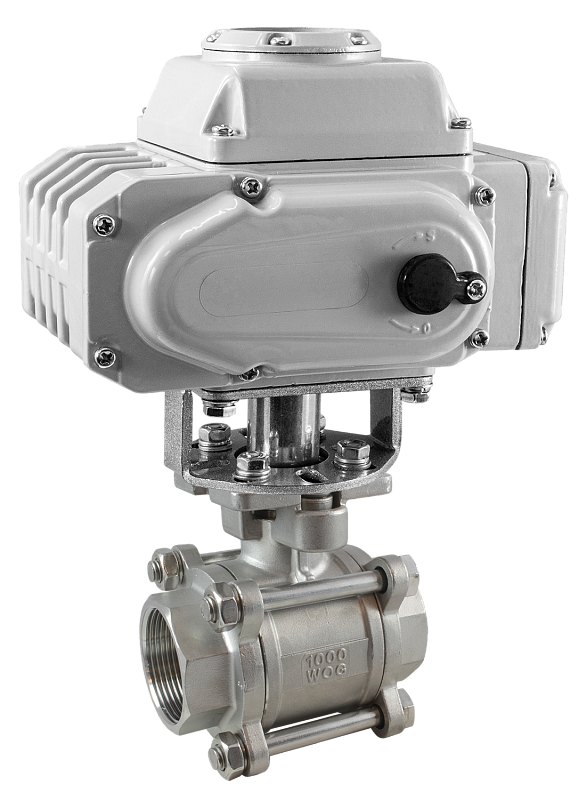

Кран шаровой КПР-3 с электроприводом ЭПР7

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G4"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР7
Питание электропривода: ~220 В, =24 В

В закладки

от 25 975 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (18)
Все модификации ()
Отзывы (0)

Кран шаровой КПР-3 с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводеОсобенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Резьбовое G½"...G4"

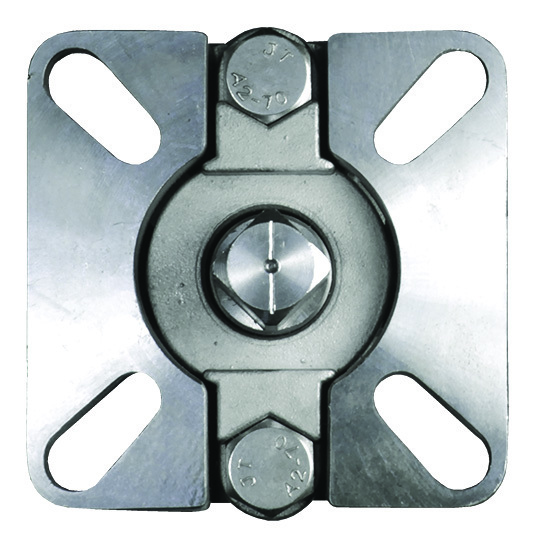

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3-015 GSP	15	30	½"	9×9	580
КПР-3-020 GSP	20	28	¾"	9×9	640
КПР-3-025 GSP	25	69	1"	11×11	960
КПР-3-032 GSP	32	93	1¼"	11×11	1700
КПР-3-040 GSP	40	144	1½"	14×14	1950
КПР-3-050 GSP	50	229	2"	14×14	2560
КПР-3-065 GSP	65	404	2½"	17×17	5270
КПР-3-080 GSP	80	573	3"	17×17	7680
КПР-3-100 GSP	100	936	4"	17×17	13110

Расшифровка обозначения на примере крана КПР-3-025 XYZ:
КПР-3 – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3

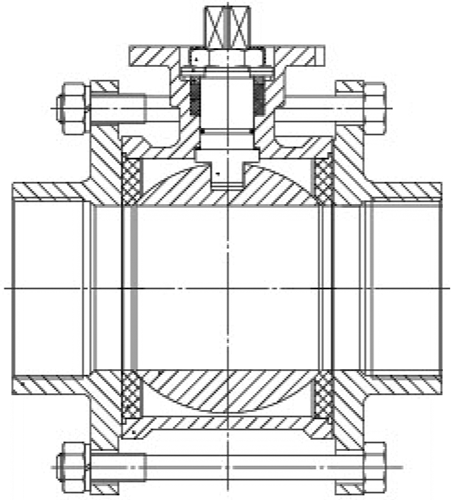

Габаритные размеры

Модель	Размеры, мм
Модель	DN	G	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-3-015	15	½"	74	49	44×44	39	10	75	9×9	36 (F03)	42 (F04)
КПР-3-020	20	¾"	83	56	44×44	43	14	75	9×9	36 (F03)	42 (F04)
КПР-3-025	25	1"	96	69	50×50	52	14	81	11×11	42 (F04)	50 (F05)
КПР-3-032	32	1¼"	114	72	50×50	67	12	98	11×11	42 (F04)	50 (F05)
КПР-3-040	40	1½"	130	82,5	68×68	72	18	111	14×14	50 (F05)	70 (F07)
КПР-3-050	50	2"	141	91	69×69	77	17	126	14×14	50 (F05)	70 (F07)
КПР-3-065	65	2½"	175	117	95×95	95	23	184	17×17	70 (F07)	102 (F10)
КПР-3-080	80	3"	204	144	96×96	110	30	203	17×17	70 (F07)	102 (F10)
КПР-3-100	100	4"	245	222	95×95	125	25	240	17×17	70 (F07)	102 (F10)

Версия: 2024-02-19-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.93 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	~220 В =24 В	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63160	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	25975 руб. – +
O63143	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	28271 руб. – +
O63161	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	26513 руб. – +
O63144	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	28809 руб. – +
O63162	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	28153 руб. – +
O63145	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	30449 руб. – +
O63149	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	37064 руб. – +
O63163	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	30615 руб. – +
O63146	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	32911 руб. – +
O63150	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	39526 руб. – +
O63164	40	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	33196 руб. – +
O63147	40	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	35492 руб. – +
O63151	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	42107 руб. – +
O63165	50	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	36636 руб. – +
O63148	50	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	38932 руб. – +
O63152	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	45547 руб. – +
O63153	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	57741 руб. – +
O63154	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	67700 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63160	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	25975 руб. – +
O63143	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	28271 руб. – +
O63161	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	26513 руб. – +
O63144	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	28809 руб. – +
O63162	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	28153 руб. – +
O63166	25	~220 В	ЭПР7-010	Нет	120 дней	34166 руб. – +
O63145	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	30449 руб. – +
O63149	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	37064 руб. – +
O63163	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	30615 руб. – +
O63167	32	~220 В	ЭПР7-010	Нет	120 дней	36628 руб. – +
O63146	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	32911 руб. – +
O63150	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	39526 руб. – +
O63164	40	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	33196 руб. – +
O63168	40	~220 В	ЭПР7-010	Нет	120 дней	39209 руб. – +
O63172	40	~220 В	ЭПР7-025	Нет	120 дней	51869 руб. – +
O63147	40	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	35492 руб. – +
O63151	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	42107 руб. – +
O63155	40	=24 В	Нет	ЭПР7-025	120 дней	56031 руб. – +
O63165	50	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	36636 руб. – +
O63169	50	~220 В	ЭПР7-010	Нет	120 дней	42649 руб. – +
O63173	50	~220 В	ЭПР7-025	Нет	120 дней	55309 руб. – +
O63148	50	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	38932 руб. – +
O63152	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	45547 руб. – +
O63156	50	=24 В	Нет	ЭПР7-025	120 дней	59471 руб. – +
O63170	65	~220 В	ЭПР7-010	Нет	120 дней	54843 руб. – +
O63174	65	~220 В	ЭПР7-025	Нет	120 дней	67503 руб. – +
O63153	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	57741 руб. – +
O63157	65	=24 В	Нет	ЭПР7-025	120 дней	71665 руб. – +
O63171	80	~220 В	ЭПР7-010	Нет	120 дней	64802 руб. – +
O63175	80	~220 В	ЭПР7-025	Нет	120 дней	77462 руб. – +
O63154	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	67700 руб. – +
O63158	80	=24 В	Нет	ЭПР7-025	120 дней	81624 руб. – +
O63176	100	~220 В	ЭПР7-025	Нет	120 дней	100527 руб. – +
O63159	100	=24 В	Нет	ЭПР7-025	120 дней	104689 руб. – +
