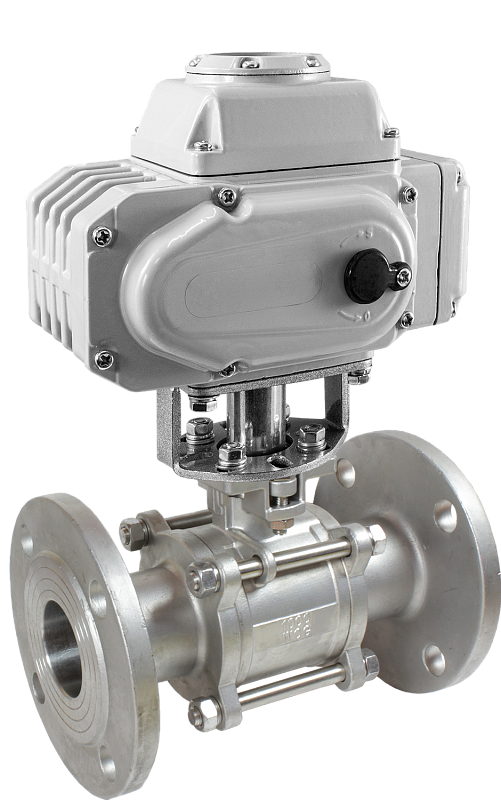

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР7

Кран шаровой с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0...4 МПа
Диаметр условного прохода: 15...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½"...F4"

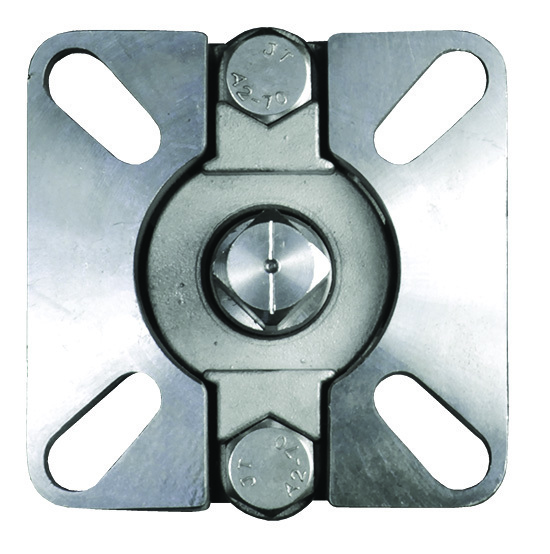

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР7
Питание электропривода: ~220 В, =24 В

В закладки

от 31 351 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (18)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводеОсобенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0...4 МПа
Диаметр условного прохода	15...100 мм
Присоединение крана	Фланцевое F½"...F4"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-3Ф-015 FSP	15	20	F½"	9×9	1600
КПР-3Ф-020 FSP	20	38	F¾"	9×9	2300
КПР-3Ф-025 FSP	25	69	F1"	11×11	2900
КПР-3Ф-032 FSP	32	93	F1¼"	11×11	4400
КПР-3Ф-040 FSP	40	144	F1½"	14×14	5600
КПР-3Ф-050 FSP	50	229	F2"	14×14	8000
КПР-3Ф-065 FSP	65	404	F2½"	17×17	11 100
КПР-3Ф-080 FSP	80	573	F3"	17×17	18 000
КПР-3Ф-100 FSP	100	936	F4"	17×17	22 000

Расшифровка обозначения на примере крана КПР-3Ф-025 XYZ:
КПР-3Ф – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3Ф

Габаритные размеры

Модель КПР-3Ф	Размеры, мм
Модель КПР-3Ф	DN	F	B	b	C	D1	D2	D3	E×E	f	H	L	M×M	N	K	n-∅ d
-015	15	F½"	40	11	11,5	42	65	93	43×43	1,5	98	129	9×9	42 (F04)	36 (F03)	4-14
-020	20	F¾"	44	18	12	58	75	103	43×43	2	108	150	9×9	42 (F04)	36 (F03)	4-14
-025	25	F1"	52	18	13	67	85	115	49×49	2	123	156	11×11	42 (F04)	50 (F05)	4-14
-032	32	F1¼"	65	15,5	12	74	100	132	49×49	2,5	145	176	11×11	42 (F04)	50 (F05)	4-18
-040	40	F1½"	80	14	14	82	110	145	66×66	2	167	193	14×14	50 (F05)	70 (F07)	4-18
-050	50	F2"	80	17	16	98	125	160	69×69	4	175	230	14×14	50 (F05)	70 (F07)	4-18
-065	65	F2½"	97	20	17,5	117	145	182	94×94	3	205	293	17×17	70 (F07)	102 (F10)	8-18
-080	80	F3"	115	20	20	132	160	195	95×95	2,5	230	313	17×17	70 (F07)	102 (F10)	8-18
-100	100	F4"	120	23	21	156	190	234	93×93	2,5	275	347	17×17	70 (F07)	102 (F10)	8-22

Версия: 2024-02-19-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.93 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	~220 В =24 В	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O64392	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	31351 руб. – +
O64375	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	33647 руб. – +
O64393	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	33237 руб. – +
O64376	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	35533 руб. – +
O64394	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	37688 руб. – +
O64377	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	39984 руб. – +
O64381	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	46599 руб. – +
O64395	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	46829 руб. – +
O64378	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	49125 руб. – +
O64382	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	55740 руб. – +
O64396	40	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	50158 руб. – +
O64379	40	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	52454 руб. – +
O64383	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	59069 руб. – +
O64397	50	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	57137 руб. – +
O64380	50	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	59433 руб. – +
O64384	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	66048 руб. – +
O64385	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	83639 руб. – +
O64386	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	99606 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O64392	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	31351 руб. – +
O64375	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	33647 руб. – +
O64393	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	33237 руб. – +
O64376	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	35533 руб. – +
O64394	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	37688 руб. – +
O64398	25	~220 В	ЭПР7-010	Нет	120 дней	43701 руб. – +
O64377	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	39984 руб. – +
O64381	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	46599 руб. – +
O64395	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	46829 руб. – +
O64399	32	~220 В	ЭПР7-010	Нет	120 дней	52842 руб. – +
O64378	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	49125 руб. – +
O64382	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	55740 руб. – +
O64396	40	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	50158 руб. – +
O64400	40	~220 В	ЭПР7-010	Нет	120 дней	56171 руб. – +
O64404	40	~220 В	ЭПР7-025	Нет	120 дней	68831 руб. – +
O64379	40	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	52454 руб. – +
O64383	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	59069 руб. – +
O64387	40	=24 В	Нет	ЭПР7-025	120 дней	72993 руб. – +
O64397	50	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	57137 руб. – +
O64401	50	~220 В	ЭПР7-010	Нет	120 дней	63150 руб. – +
O64405	50	~220 В	ЭПР7-025	Нет	120 дней	75810 руб. – +
O64380	50	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	59433 руб. – +
O64384	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	66048 руб. – +
O64388	50	=24 В	Нет	ЭПР7-025	120 дней	79972 руб. – +
O64402	65	~220 В	ЭПР7-010	Нет	120 дней	80741 руб. – +
O64406	65	~220 В	ЭПР7-025	Нет	120 дней	93401 руб. – +
O64385	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	83639 руб. – +
O64389	65	=24 В	Нет	ЭПР7-025	120 дней	97563 руб. – +
O64403	80	~220 В	ЭПР7-010	Нет	120 дней	96708 руб. – +
O64407	80	~220 В	ЭПР7-025	Нет	120 дней	109368 руб. – +
O64386	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	99606 руб. – +
O64390	80	=24 В	Нет	ЭПР7-025	120 дней	113530 руб. – +
O64408	100	~220 В	ЭПР7-025	Нет	120 дней	138458 руб. – +
O64391	100	=24 В	Нет	ЭПР7-025	120 дней	142620 руб. – +

Отзывы на этот товар пока отсутствуют.
