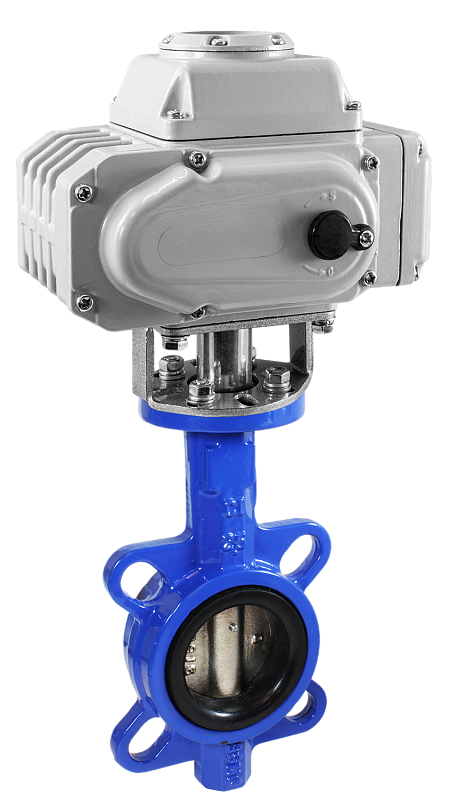

Дисковый поворотный затвор КПР-Б7 с электроприводом ЭПР7

Дисковый поворотный затвор с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Температура рабочей среды: −35...+125°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 50...150 мм
Материал корпуса: чугун
Материал уплотнения: EPDM
Присоединение затвора: межфланцевое
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР7
Питание электропривода: ~220 В, =24 В

В закладки

от 32 772 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Дисковый поворотный затвор КПР-Б7 с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Угол полного поворота: 90°
Бесшумная работа
Долгий срок службы
Простая установка

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Материал	Корпуса: чугун Уплотнения: EPDM
Температура рабочей среды	−35...+125°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...150 мм
Присоединение затвора	межфланцевое
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Б7-050 WYZ	50	105	W2"	11×11	2290
КПР-Б7-065 WYZ	65	176	W2½"	11×11	3027
КПР-Б7-080 WYZ	80	265	W3"	11×11	3041
КПР-Б7-100 WYZ	100	594	W4"	11×11	4442
КПР-Б7-125 WYZ	125	950	W5"	14×14	6100
КПР-Б7-150 WYZ	150	1622	W6"	14×14	7520

Расшифровка обозначения на примере затвора КПР-Б7-050 XYZ:
КПР-Б7 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM

Таблица выбора привода для крана КПР-Б7

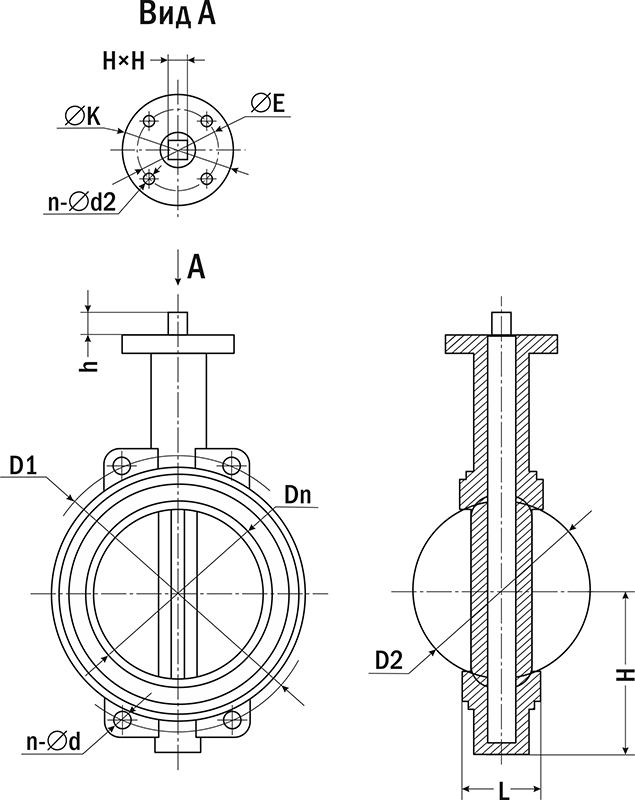

Габаритные размеры

Модель	Размеры, мм
Модель	DN	D1	D2	H	h	L	n-∅ d	n-∅ d2	H×H	∅ E	∅ K
КПР-Б7-050	50	125	53	80	14	42	4-18	4-10	11×11	70 (F07)	90
КПР-Б7-065	65	145	64,5	89	14	45	4-18	4-10	11×11	70 (F07)	90
КПР-Б7-080	80	160	79	95	14	45	8-18	4-10	11×11	70 (F07)	90
КПР-Б7-100	100	180	104	114	14	52	8-18	4-10	11×11	70 (F07)	90
КПР-Б7-125	125	210	123	127	17	54	8-18	4-10	14×14	70 (F07)	90
КПР-Б7-150	150	240	156	139	17	56	8-22	4-10	14×14	70 (F07)	90

Версия: 2024-02-20-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.02.2024	0.92 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
50 65 80 100 125 150	~220 В =24 В	ЭПР7-010 ЭПР7-025 Нет	ЭПР7-010 ЭПР7-025 Нет

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O45073	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	35670 руб. – +
O45074	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	36898 руб. – +
O45075	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	37041 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O45082	50	~220 В	ЭПР7-010	Нет	120 дней	32772 руб. – +
O45085	50	~220 В	ЭПР7-025	Нет	120 дней	45432 руб. – +
O45073	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	35670 руб. – +
O45076	50	=24 В	Нет	ЭПР7-025	120 дней	49594 руб. – +
O45083	65	~220 В	ЭПР7-010	Нет	120 дней	34000 руб. – +
O45086	65	~220 В	ЭПР7-025	Нет	120 дней	46660 руб. – +
O45074	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	36898 руб. – +
O45077	65	=24 В	Нет	ЭПР7-025	120 дней	50822 руб. – +
O45084	80	~220 В	ЭПР7-010	Нет	120 дней	34143 руб. – +
O45087	80	~220 В	ЭПР7-025	Нет	120 дней	46803 руб. – +
O45075	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	37041 руб. – +
O45078	80	=24 В	Нет	ЭПР7-025	120 дней	50965 руб. – +
O45088	100	~220 В	ЭПР7-025	Нет	120 дней	50231 руб. – +
O45079	100	=24 В	Нет	ЭПР7-025	120 дней	54393 руб. – +
O45089	125	~220 В	ЭПР7-025	Нет	120 дней	51972 руб. – +
O45080	125	=24 В	Нет	ЭПР7-025	120 дней	56134 руб. – +
O45090	150	~220 В	ЭПР7-025	Нет	120 дней	54391 руб. – +
O45081	150	=24 В	Нет	ЭПР7-025	120 дней	58553 руб. – +
