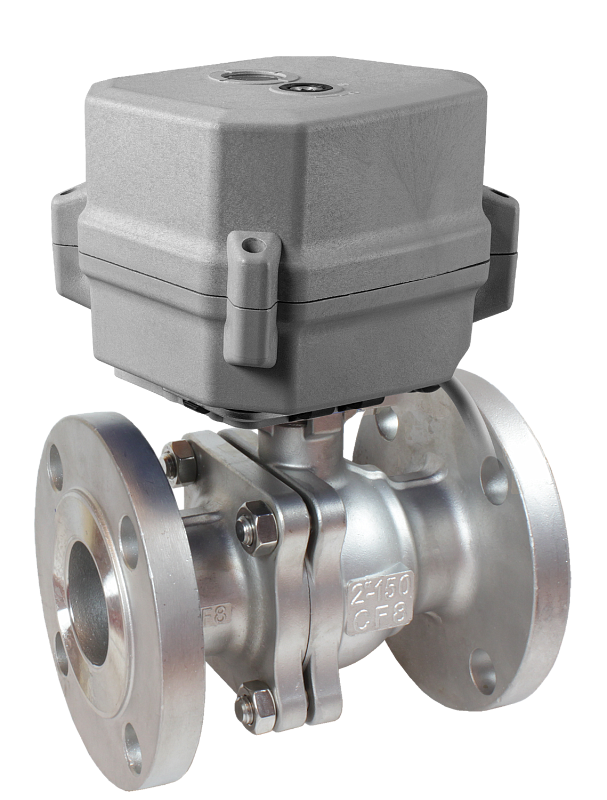

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР3

Кран шаровой фланцевый с электроприводом для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: фланцевое F½″...F1″
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3
Питание электропривода: ~110...230 В или =24 В
Ручной дублер
Аварийный самовозврат (опция)

В закладки

от 20 496 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Угол полного поворота: 90°
Долгий срок службы
Аварийный самовозврат при отключении питания (опция) с возможность выбора положения, в которое происходит самовозврат – «открыто» или «закрыто»

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	15...25 мм
Присоединение крана	Фланцевое F½"...F1"

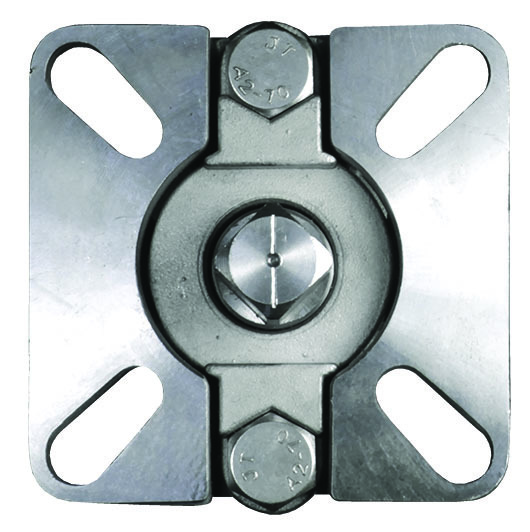

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3
Питание электропривода	~110...230 В или =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2Ф-015 FSP	15	20	F½"	9×9	2300
КПР-2Ф-020 FSP	20	38	F¾"	9×9	3000
КПР-2Ф-025 FSP	25	69	F1"	11×11	3600

Расшифровка обозначения на примере крана КПР-2Ф-025 XYZ:
КПР-2Ф – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2Ф

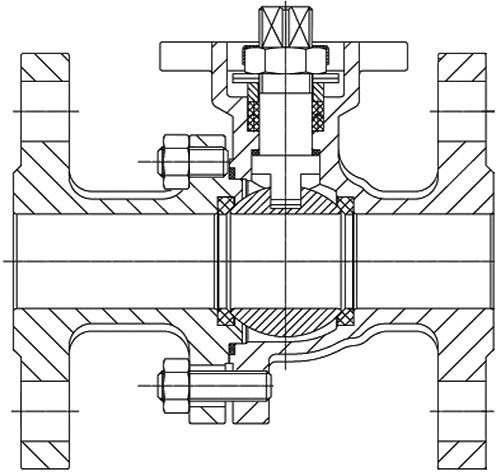

Габаритные размеры

Модель	Размеры, мм
Модель	G	DN	b	C	D1	D2	D3	E×E	f	H	L	M×M	K	N	n-∅ d
КПР-2Ф-015	F½"	15	16	11	44	65	93	44×44	2	97	115	9×9	36 (F03)	42 (F04)	4-14
КПР-2Ф-020	F¾"	20	18	14	57	75	104	44×44	2	106	120	9×9	36 (F03)	42 (F04)	4-14
КПР-2Ф-025	F1"	25	18	11	67,5	85	114	50×50	2	117	124	11×11	42 (F04)	50 (F05)	4-14

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.01.2024	0.86 Мб

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
15 20 25	~110…230 В, с аварийным самовозвратом ~110…230 В, без аварийного самовозврата =24 В, без аварийного самовозврата

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
O59242	15	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	26214 руб. – +
O59245	15	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	25383 руб. – +
O59248	15	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	20496 руб. – +
O59243	20	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	27792 руб. – +
O59246	20	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	26961 руб. – +
O59249	20	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	22074 руб. – +
O59244	25	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	31546 руб. – +
O59247	25	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	30715 руб. – +
O59250	25	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	25828 руб. – +

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
O59242	15	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	26214 руб. – +
O59245	15	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	25383 руб. – +
O59248	15	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	20496 руб. – +
O59243	20	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	27792 руб. – +
O59246	20	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	26961 руб. – +
O59249	20	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	22074 руб. – +
O59244	25	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	31546 руб. – +
O59247	25	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	30715 руб. – +
O59250	25	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	25828 руб. – +
