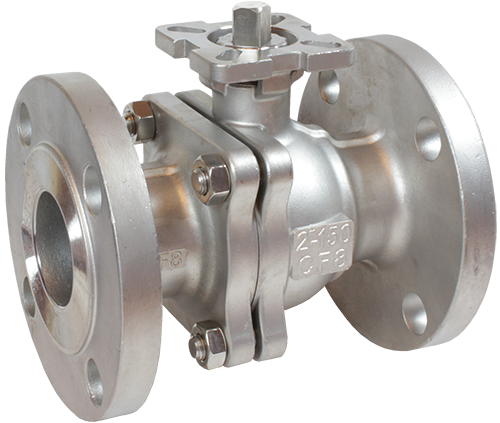

Кран шаровой фланцевый КПР-2Ф
Кран шаровой фланцевый для управления потоком рабочей среды в трубопроводе
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0...1,6 МПа
- Диаметр условного прохода: 15...150 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: фланцевое F½"...F6"

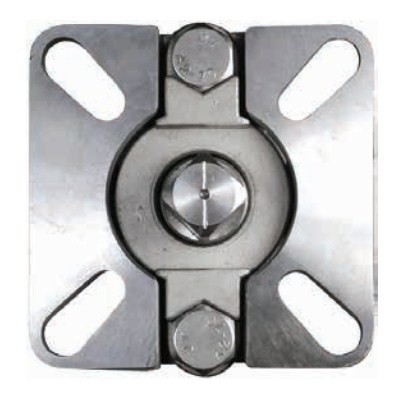

- Стандарт присоединения крана к приводу – ISO5211

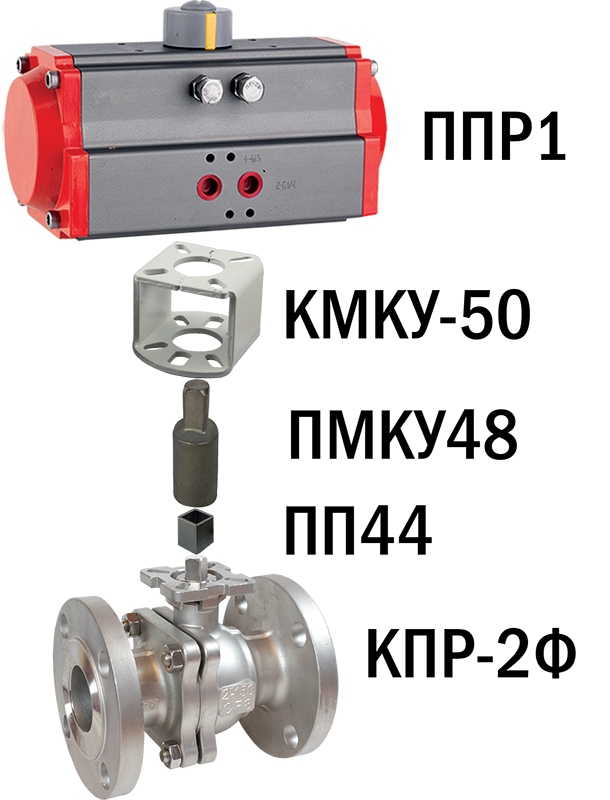

- Варианты исполнения: с ручным управлением, с электроприводом ЭПР1, с электроприводом ЭПР3, с электроприводом ЭПР3У, с электроприводом ЭПР3У-005, с электроприводом ЭПР7, с электроприводом ЭПР7У, с пневмоприводом
Кран шаровой фланцевый КПР-2Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2024-01-26-ЛВС
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0...1,6 МПа
|
| Диаметр условного прохода | 15...150 мм |
| Присоединение крана
| Фланцевое F½"...F6" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-2Ф-015 FSP
| 15
| 20
| F½"
| 9×9
| 2300
|
| КПР-2Ф-020 FSP | 20
| 38
| F¾"
| 9×9
| 3000
|
| КПР-2Ф-025 FSP | 25
| 69
| F1"
| 11×11
| 3600
|
| КПР-2Ф-032 FSP | 32
| 93
| F1¼"
| 11×11
| 4400
|
| КПР-2Ф-040 FSP | 40
| 144
| F1½"
| 14×14
| 6200
|
| КПР-2Ф-050 FSP | 50
| 229
| F2"
| 14×14
| 8000
|
| КПР-2Ф-065 FSP | 65
| 404
| F2½"
| 17×17
| 11 100
|
| КПР-2Ф-080 FSP | 80
| 573
| F3"
| 17×17
| 13 700
|
| КПР-2Ф-100 FSP | 100
| 936
| F4"
| 17×17 | 17 100
|
| КПР-2Ф-125 FSP | 125 | 1200 | F5" | 24×24 | 31 800 |
| КПР-2Ф-150 FSP | 150 | 1900 | F6" | 24×24 | 42 800 |
Расшифровка обозначения на примере крана КПР-2Ф-015 XYZ:
КПР-2Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
КПР-2Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

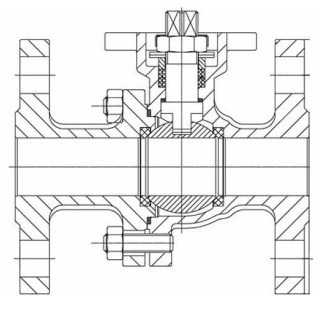

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| ||||||||||||||
| F
| DN
| b
| C
| D1
| D2
| D3
| E×E | f | H
| L
| M×M
| K
| N
| n-∅ d
| |
| КПР-2Ф-015
| F½"
| 15
| 16
| 11
| 44
| 65
| 93
| 44×44
| 2
| 97
| 115
| 9×9
| 36 (F03)
| 42 (F04) | 4-14
|
| КПР-2Ф-020
| F¾"
| 20
| 18
| 14
| 57
| 75
| 104
| 44×44
| 2
| 106
| 120
| 9×9
| 36 (F03)
| 42 (F04) | 4-14
|
| КПР-2Ф-025
| F1"
| 25
| 18
| 11
| 67,5
| 85
| 114
| 50×50
| 2
| 117
| 124
| 11×11
| 42 (F04)
| 50 (F05) | 4-14
|
| КПР-2Ф-032
| F1¼"
| 32
| 16
| 12
| 78
| 102
| 141
| 49×49
| 2
| 143
| 131
| 11×11
| 42 (F04)
| 50 (F05) | 4-18
|
| КПР-2Ф-040
| F1½" | 40
| 17,5
| 18
| 88
| 110
| 150
| 68×68
| 2
| 154
| 138
| 14×14
| 50 (F05)
| 70 (F07)
| 4-18
|
| КПР-2Ф-050
| F2"
| 50
| 20
| 14
| 101
| 125
| 163
| 69×69
| 3
| 166
| 150
| 14×14
| 50 (F05)
| 70 (F07)
| 4-18
|
| КПР-2Ф-065 | F2½"
| 65
| 18,5
| 18
| 122
| 145
| 185
| 95×95
| 3
| 193
| 170
| 17×17
| 70 (F07)
| 102 (F10)
| 4-18
|
| КПР-2Ф-080 | F3"
| 80
| 21
| 21
| 137
| 160
| 198
| 96×96
| 3,5
| 213
| 182
| 17×17
| 70 (F07)
| 102 (F10)
| 8-18
|
| КПР-2Ф-100 | F4"
| 100
| 20,5
| 24
| 156
| 180
| 217
| 95×95
| 3
| 246
| 191
| 17×17
| 70 (F07)
| 102 (F10)
| 8-18
|
| КПР-2Ф-125 | F5"
| 125
| 23
| 38
| 188
| 210
| 248
| 125×125
| 4
| 296
| 327
| 24×24
| 102 (F10) | 125 (F12) | 8-18
|
| КПР-2Ф-150 | F6"
| 150
| 22,5
| 38
| 213
| 240
| 283
| 126×126
| 3
| 331
| 350
| 24×24
| 102 (F10) | 125 (F12)
| 8-22
|
Версия: 2024-01-26-ЛВС
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 26.09.2024 | 0.86 Мб |  |
