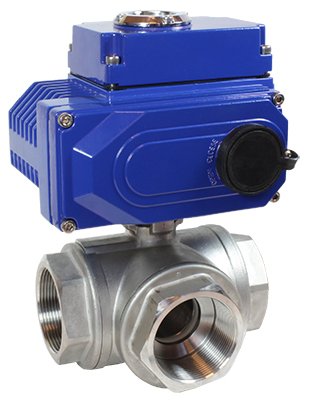

Кран шаровой трехходовой КПР-Т3-L (L-тип) с электроприводом ЭПР1

Кран шаровой трехходовой с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: переключающий (L-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 8...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G¼"...G4"
Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР1
Питание электропривода: ~220 В, =24 В или от трехфазной сети ~380 В

В закладки

от 21 203 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (30)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой КПР-Т3-L с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Тип крана	L (переключающий)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°С
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	8...100 мм
Присоединение крана	Резьбовое G¼"...G4"

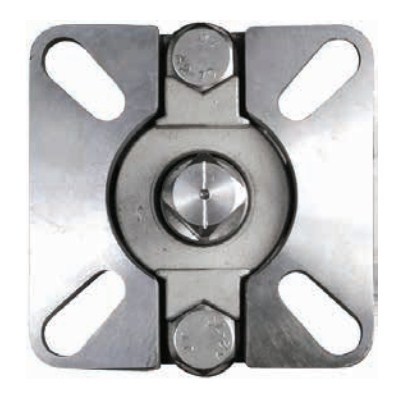

Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР1
Питание электропривода	~220 В, =24 В или от трехфазной сети ~380 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Т3-L-008/8-GSP	8	5	¼"	9×9	550
КПР-Т3-L-015/11-GSP	15	20	½"	9×9	480
КПР-Т3-L-020/14-GSP	20	38	¾"	9×9	680
КПР-Т3-L-025/17-GSP	25	69	1"	11×11	930
КПР-Т3-L-032/22-GSP	32	93	1¼"	11×11	2010
КПР-Т3-L-040/28-GSP	40	144	1½"	14×14	3270
КПР-Т3-L-050/35-GSP	50	229	2"	14×14	4320
КПР-Т3-L-065/45-GSP	65	404	2½"	17×17	6660
КПР-Т3-L-080/45-GSP	80	573	3"	17×17	9430
КПР-Т3-L-100/70-GSP	100	936	4"	17×17	13 540

Расшифровка обозначения на примере крана КПР-Т3-L-008/8-XYZ:

КПР-Т3-L– модель крана.

008 – диаметр условного прохода.

8 – эффективный диаметр в мм.

X – присоединение: G – трубная резьба.

Y – материал корпуса: S – нержавеющая сталь.

Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-Т3-L

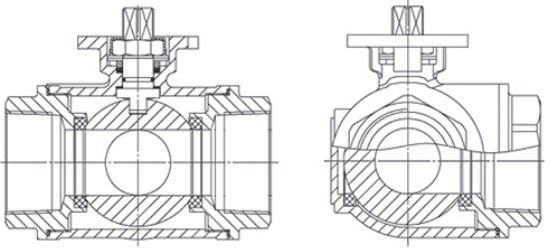

Габаритные размеры

Модель	Ду	Дэф, мм	G	Размеры, мм
Модель	Ду	Дэф, мм	G	A1	E×E	H	h	L	L1	L2	M×M	∅ N	∅ K
КПР-Т3-L-008/8	8	8	¼"	64	44×44	34	12,5	71,5	34	58	9×9	36 (F03)	42 (F04)
КПР-Т3-L-015/11	15	11	½"	67	44×44	37	14	72	35	58	9×9	36 (F03)	42 (F04)
КПР-Т3-L-020/14	20	14	¾"	77,5	44×44	41	15	83,5	42	61	9×9	36 (F03)	42 (F04)
КПР-Т3-L-025/17	25	17	1"	83	48×48	49	12	89	45	68	11×11	42 (F04)	50 (F05)
КПР-Т3-L-032/22	32	22	1¼"	100	48×48	56	12	128	64	97	11×11	42 (F04)	50 (F05)
КПР-Т3-L-040/28	40	28	1½"	131	71×71	70	22	124	65	102,5	14×14	50 (F05)	70 (F07)
КПР-Т3-L-050/35	50	35	2"	138	71×71	75	17	149	83	120	14×14	50 (F05)	70 (F07)
КПР-Т3-L-065/45	65	45	2½"	164	96×96	90	20	176	90	142	17×17	70 (F07)	102 (F10)
КПР-Т3-L-080/45	80	45	3"	182	95×95	110	17,5	200	100	166	17×17	70 (F07)	102 (F10)
КПР-Т3-L-100/70	100	70	4"	207	96×96	113	20	235	112	195	17×17	70 (F07)	102 (F10)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.91 Мб

Артикул	Диаметр условного прохода, мм	Присоединение	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
15 20 25 32 40 50 65 80 100	G1/2" G3/4" G1" G1 1/4" G1 1/2" G2" G2 1/2" G3" G4"	~380 В ~220 B =24 В	ЭПР1-005 ЭПР1-008 ЭПР1-015 ЭПР1-060 ЭПР1-100

Артикул	Диаметр условного прохода, мм	Присоединение	Питание электропривода	Модель электропривода	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Присоединение	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67614	15	G1/2"	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	21203 руб. – +
O67618	15	G1/2"	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	21203 руб. – +
O67632	15	G1/2"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	27188 руб. – +
O67622	15	G1/2"	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26523 руб. – +
O67638	15	G1/2"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	32508 руб. – +
O67615	20	G3/4"	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	22316 руб. – +
O67619	20	G3/4"	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	22316 руб. – +
O67633	20	G3/4"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	28301 руб. – +
O67623	20	G3/4"	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	27636 руб. – +
O67639	20	G3/4"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	33621 руб. – +
O67616	25	G1"	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	25155 руб. – +
O67620	25	G1"	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	25155 руб. – +
O67634	25	G1"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	31140 руб. – +
O67624	25	G1"	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	30475 руб. – +
O67640	25	G1"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	36460 руб. – +
O67617	32	G1 1/4"	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	28845 руб. – +
O67621	32	G1 1/4"	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	28845 руб. – +
O67635	32	G1 1/4"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	34830 руб. – +
O67625	32	G1 1/4"	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	34165 руб. – +
O67641	32	G1 1/4"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	40150 руб. – +
O67644	40	G1 1/2"	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	45184 руб. – +
O67636	40	G1 1/2"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	40196 руб. – +
O67648	40	G1 1/2"	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	45184 руб. – +
O67642	40	G1 1/2"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	45516 руб. – +
O67652	40	G1 1/2"	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	50504 руб. – +
O67645	50	G2"	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	50404 руб. – +
O67637	50	G2"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	45416 руб. – +
O67649	50	G2"	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	50404 руб. – +
O67643	50	G2"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	50736 руб. – +
O67653	50	G2"	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	55724 руб. – +

Артикул	Диаметр условного прохода, мм	Присоединение	Питание электропривода	Модель электропривода	Срок поставки	Стоимость
O67614	15	G1/2"	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	21203 руб. – +
O67626	15	G1/2"	~380 В	ЭПР1-008	120 дней	27188 руб. – +
O67618	15	G1/2"	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	21203 руб. – +
O67632	15	G1/2"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	27188 руб. – +
O67622	15	G1/2"	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	26523 руб. – +
O67638	15	G1/2"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	32508 руб. – +
O67615	20	G3/4"	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	22316 руб. – +
O67627	20	G3/4"	~380 В	ЭПР1-008	120 дней	28301 руб. – +
O67619	20	G3/4"	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	22316 руб. – +
O67633	20	G3/4"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	28301 руб. – +
O67623	20	G3/4"	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	27636 руб. – +
O67639	20	G3/4"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	33621 руб. – +
O67616	25	G1"	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	25155 руб. – +
O67628	25	G1"	~380 В	ЭПР1-008	120 дней	31140 руб. – +
O67620	25	G1"	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	25155 руб. – +
O67634	25	G1"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	31140 руб. – +
O67624	25	G1"	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	30475 руб. – +
O67640	25	G1"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	36460 руб. – +
O67617	32	G1 1/4"	~380 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	28845 руб. – +
O67629	32	G1 1/4"	~380 В	ЭПР1-008	120 дней	34830 руб. – +
O67621	32	G1 1/4"	~220 B	ЭПР1-005	Со склада (комплектация 1..72 часа)	28845 руб. – +
O67635	32	G1 1/4"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	34830 руб. – +
O67625	32	G1 1/4"	=24 В	ЭПР1-005	Со склада (комплектация 1..72 часа)	34165 руб. – +
O67641	32	G1 1/4"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	40150 руб. – +
O67630	40	G1 1/2"	~380 В	ЭПР1-008	120 дней	40196 руб. – +
O67644	40	G1 1/2"	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	45184 руб. – +
O67636	40	G1 1/2"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	40196 руб. – +
O67648	40	G1 1/2"	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	45184 руб. – +
O67642	40	G1 1/2"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	45516 руб. – +
O67652	40	G1 1/2"	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	50504 руб. – +
O67631	50	G2"	~380 В	ЭПР1-008	120 дней	45416 руб. – +
O67645	50	G2"	~380 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	50404 руб. – +
O67637	50	G2"	~220 B	ЭПР1-008	Со склада (комплектация 1..72 часа)	45416 руб. – +
O67649	50	G2"	~220 B	ЭПР1-015	Со склада (комплектация 1..72 часа)	50404 руб. – +
O67643	50	G2"	=24 В	ЭПР1-008	Со склада (комплектация 1..72 часа)	50736 руб. – +
O67653	50	G2"	=24 В	ЭПР1-015	Со склада (комплектация 1..72 часа)	55724 руб. – +
O67646	65	G2 1/2"	~380 В	ЭПР1-015	120 дней	53962 руб. – +
O67656	65	G2 1/2"	~380 В	ЭПР1-060	120 дней	78234 руб. – +
O67650	65	G2 1/2"	~220 B	ЭПР1-015	120 дней	53962 руб. – +
O67659	65	G2 1/2"	~220 B	ЭПР1-060	120 дней	78234 руб. – +
O67654	65	G2 1/2"	=24 В	ЭПР1-015	120 дней	59282 руб. – +
O67662	65	G2 1/2"	=24 В	ЭПР1-060	120 дней	83554 руб. – +
O67647	80	G3"	~380 В	ЭПР1-015	120 дней	74993 руб. – +
O67657	80	G3"	~380 В	ЭПР1-060	120 дней	99265 руб. – +
O67651	80	G3"	~220 B	ЭПР1-015	120 дней	74993 руб. – +
O67660	80	G3"	~220 B	ЭПР1-060	120 дней	99265 руб. – +
O67655	80	G3"	=24 В	ЭПР1-015	120 дней	80313 руб. – +
O67663	80	G3"	=24 В	ЭПР1-060	120 дней	104585 руб. – +
O67658	100	G4"	~380 В	ЭПР1-060	120 дней	109984 руб. – +
O67665	100	G4"	~380 В	ЭПР1-100	120 дней	115304 руб. – +
O67661	100	G4"	~220 B	ЭПР1-060	120 дней	109984 руб. – +
O67666	100	G4"	~220 B	ЭПР1-100	120 дней	115304 руб. – +
O67664	100	G4"	=24 В	ЭПР1-060	120 дней	115304 руб. – +
O67667	100	G4"	=24 В	ЭПР1-100	120 дней	120624 руб. – +
