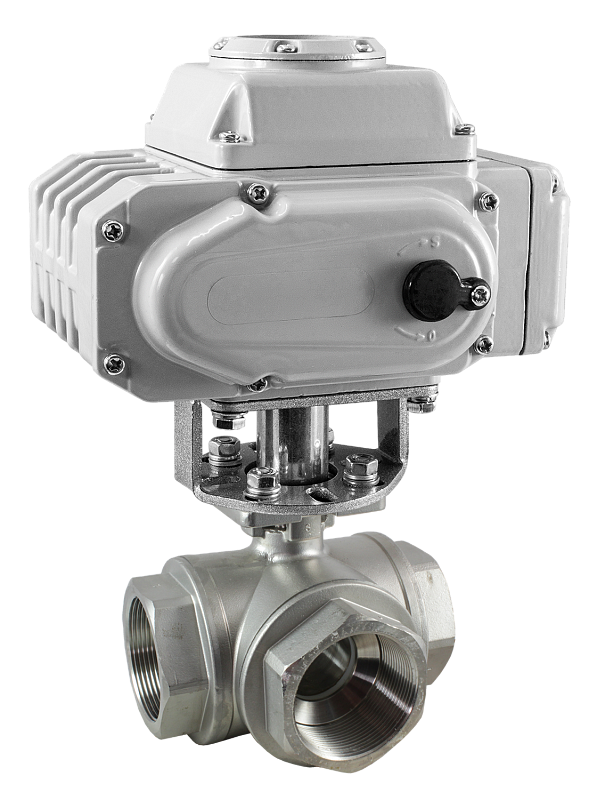

Кран шаровой трехходовой КПР-Т3-L (L-тип) с электроприводом ЭПР7

Кран шаровой трехходовой с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: переключающий (L-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G2"

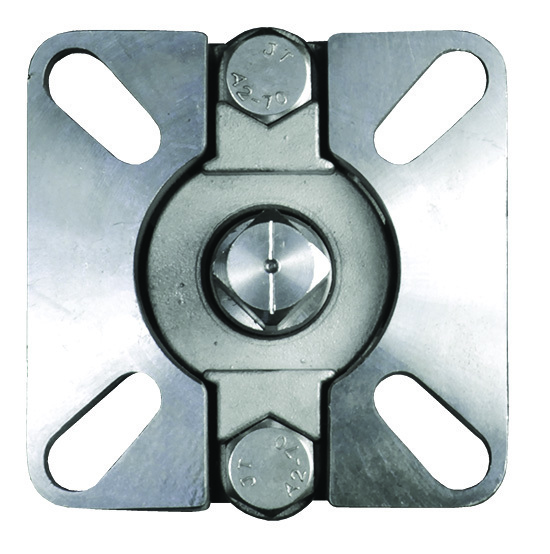

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР7
Питание электропривода: ~220 В, =24 В

В закладки

от 24 196 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой КПР-Т3-L с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики:

Параметр	Значение
Тип крана	L (переключающий)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...50 мм
Присоединение крана	Резьбовое G½"...G2"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Т3-L-015/11-GSP	15	20	½"	9×9	480
КПР-Т3-L-020/14-GSP	20	38	¾"	9×9	680
КПР-Т3-L-025/17-GSP	25	69	1"	11×11	930
КПР-Т3-L-032/22-GSP	32	93	1¼"	11×11	2010
КПР-Т3-L-040/28-GSP	40	144	1½"	14×14	3270
КПР-Т3-L-050/35-GSP	50	229	2"	14×14	4320

Расшифровка обозначения на примере крана КПР-Т3-L-025/17-XYZ:
КПР-Т3 – модель крана.
L – тип крана, переключающий
025 – диаметр условного прохода.
17 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-Т3-L

Схема работы
А. Вход В. Выход С. Выход
		Положение 1: перекрыт выход C, поток движется в направлении A-B.
		Положение 2: перекрыт выход B, поток движется в направлении A-C

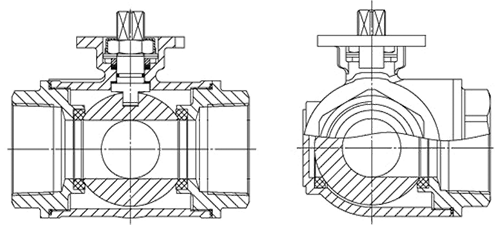

Габаритные размеры

1. Корпус крана. 2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар.

Модель	Ду	Дэф, мм	G	Размеры, мм
Модель	Ду	Дэф, мм	G	A1	E×E	H	h	L	L1	L2	M×M	∅N	∅K
КПР-Т3-L-015/11	15	11	½"	67	44×44	37	14	72	35	58	9×9	36 (F03)	42 (F04)
КПР-Т3-L-020/14	20	14	¾"	77,5	44×44	41	15	83,5	42	61	9×9	36 (F03)	42 (F04)
КПР-Т3-L-025/17	25	17	1"	83	48×48	49	12	89	45	68	11×11	42 (F04)	50 (F05)
КПР-Т3-L-032/22	32	22	1¼"	100	48×48	56	12	128	64	97	11×11	42 (F04)	50 (F05)
КПР-Т3-L-040/28	40	28	1½"	131	71×71	70	22	124	65	102,5	14×14	50 (F05)	70 (F07)
КПР-Т3-L-050/35	50	35	2"	138	71×71	75	17	149	83	120	14×14	50 (F05)	70 (F07)

Версия: 2024-01-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	0.91 Мб

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
15 20 25 32 40 50	~220 В =24 В	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет	ЭПР7-005 ЭПР7-010 ЭПР7-025 Нет

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63045	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	24196 руб. – +
O63035	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	26290 руб. – +
O63046	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	25309 руб. – +
O63036	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	27403 руб. – +
O63047	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	28148 руб. – +
O63037	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	30242 руб. – +
O63039	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	36277 руб. – +
O63048	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	31838 руб. – +
O63038	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	33932 руб. – +
O63040	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	39967 руб. – +
O63041	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	45333 руб. – +
O63042	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	50553 руб. – +

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O63045	15	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	24196 руб. – +
O63035	15	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	26290 руб. – +
O63046	20	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	25309 руб. – +
O63036	20	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	27403 руб. – +
O63047	25	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	28148 руб. – +
O63049	25	~220 В	ЭПР7-010	Нет	120 дней	33634 руб. – +
O63037	25	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	30242 руб. – +
O63039	25	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	36277 руб. – +
O63048	32	~220 В	ЭПР7-005	Нет	Со склада (комплектация 1..72 часа)	31838 руб. – +
O63050	32	~220 В	ЭПР7-010	Нет	120 дней	37324 руб. – +
O63038	32	=24 В	Нет	ЭПР7-005	Со склада (комплектация 1..72 часа)	33932 руб. – +
O63040	32	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	39967 руб. – +
O63051	40	~220 В	ЭПР7-010	Нет	120 дней	42690 руб. – +
O63053	40	~220 В	ЭПР7-025	Нет	120 дней	54241 руб. – +
O63041	40	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	45333 руб. – +
O63043	40	=24 В	Нет	ЭПР7-025	120 дней	58038 руб. – +
O63052	50	~220 В	ЭПР7-010	Нет	120 дней	47910 руб. – +
O63054	50	~220 В	ЭПР7-025	Нет	120 дней	59461 руб. – +
O63042	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	50553 руб. – +
O63044	50	=24 В	Нет	ЭПР7-025	120 дней	63258 руб. – +
