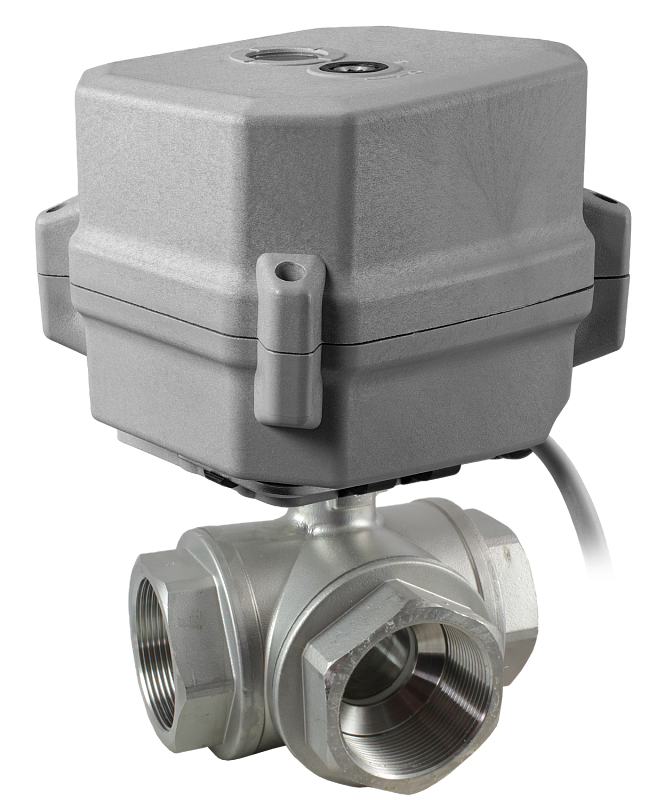

Кран шаровой трехходовой КПР-Т3-Т (T-тип) с электроприводом ЭПР3

Кран шаровой трехходовой с электроприводом для управления потоком рабочей среды в трубопроводе

Тип: универсальный (Т-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G½"...G¾"

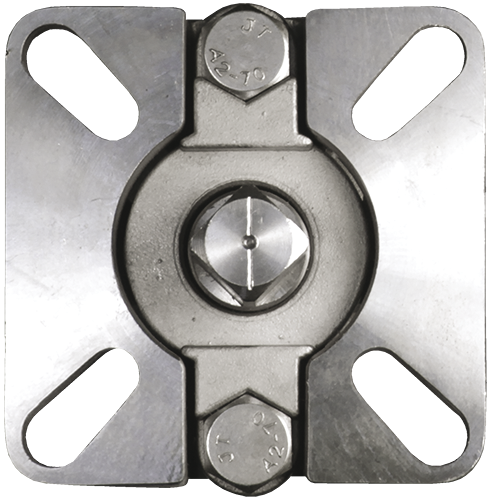

Стандарт присоединения крана к приводу – ISO5211
Модель электропривода: ЭПР3
Питание электропривода: ~110...230 В или =24 В
Ручной дублер
Аварийный самовозврат (опция)

В закладки

от 16 639 руб. Наличие: Со склада (комплектация 1..72 часа) Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Кран шаровой трехходовой КПР-Т3-Т с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
Угол полного поворота: 90°
Долгий срок службы
Аварийный самовозврат при отключении питания (опция) с возможность выбора положения, в которое происходит самовозврат – «открыто» или «закрыто»

Технические характеристики:

Параметр	Значение
Тип крана	Т (универсальный)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°C
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15 мм, 20 мм
Присоединение крана	Резьбовое G½"...G¾"
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР3
Питание электропривода	~110...230 В или =24 В

Модификации:

Модель	Ду	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Т3-Т-015/12-GSP	15	20	½"	9×9	480
КПР-Т3-Т-020/15-GSP	20	38	¾"	9×9	680

Расшифровка обозначения на примере крана КПР-Т3-Т-020/15-XYZ:
КПР-Т3 – модель крана.
T – тип крана, универсальный.
020 – диаметр условного прохода.
15 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

Таблица выбора привода для крана КПР-Т3-Т

Модель крана	Посадочный размер, мм	Крутящий момент, Н·м	Модель привода
			Ручной ПРК2	Пневмоприводы		Электроприводы
			Ручной ПРК2	ППР1	ППР2	ЭПР1	ЭПР3, ЭПР3У	ЭПР7	ЭПР7У
КПР-Т3-Т-015/12	9×9	10	-020-09/129	-040	-032	-003	V	–	-005¹
КПР-Т3-Т-020/15	9×9	12	-020-09/129	040	040	-003	V	–	-005¹

¹ – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/9 или типа «квадрат-квадрат» ПП44-14/9

Схема работы

Переключающий кран		Смесительный кран
A. Вход В, С. Выходы		A. Выход В, С. Входы

Положение 1	Положение 2	Положение 1	Положение 2

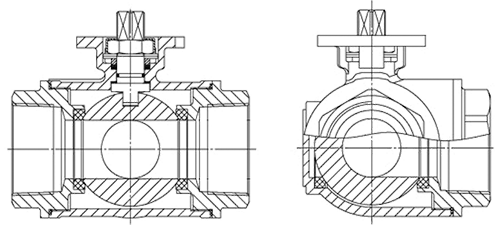

Габаритные размеры

Модель	Ду	Дэф, мм	G	Размеры, мм
Модель	Ду	Дэф, мм	G	A1	E×E	H	h	L	L1	L2	M×M	∅ N	∅ K
КПР-Т3-Т-015/12	15	12	½"	63,7	43×43	38	8,5	72	35	58	9×9	36 (F03)	42 (F04)
КПР-Т3-Т-020/15	20	15	¾"	69	43×43	41	9	81,7	40	62	9×9	36 (F03)	42 (F04)

Версия: 2024-03-26-ШАР

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.09.2024	1 Мб

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
15 20	~110…230 В, с аварийным самовозвратом ~110…230 В, без аварийного самовозврата =24 В, без аварийного самовозврата

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
O59286	15	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	22907 руб. – +
O59288	15	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	21996 руб. – +
O59290	15	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	16639 руб. – +
O59287	20	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	24103 руб. – +
O59289	20	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	23192 руб. – +
O59291	20	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	17835 руб. – +

Артикул	Диаметр условного прохода, мм	Тип привода	Срок поставки	Стоимость
O59286	15	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	22907 руб. – +
O59288	15	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	21996 руб. – +
O59290	15	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	16639 руб. – +
O59287	20	~110…230 В, с аварийным самовозвратом	Со склада (комплектация 1..72 часа)	24103 руб. – +
O59289	20	~110…230 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	23192 руб. – +
O59291	20	=24 В, без аварийного самовозврата	Со склада (комплектация 1..72 часа)	17835 руб. – +
