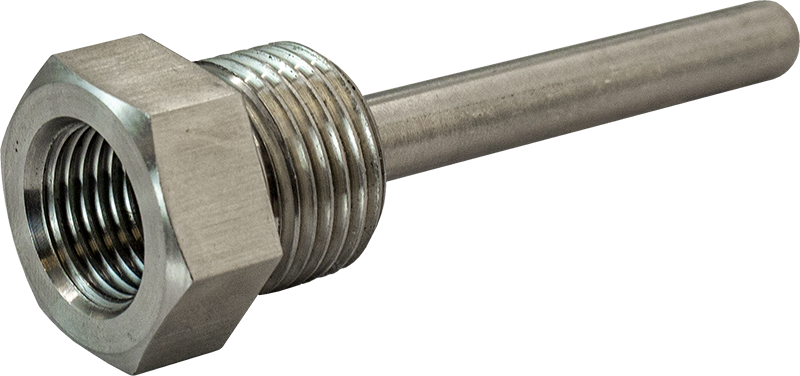

Гильза защитная ГЗ-Н

Условное давление: 2,5 МПа
Температура среды: до +800°С
Длина погружной части: 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм – стандарт, 50 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу
Внутренний диаметр: 6,1 мм, 8,1 мм
Наружный диаметр: 8 мм, 10 мм
Присоединение: резьба внешняя M20×1,5, G½"
Для датчиков со штуцером: M20×1,5, M16×1,5, G½"
Материал: нержавеющая сталь 08Х18Н10

В закладки

от 904 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (32)
Все модификации ()
Отзывы (0)

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы

Особенности:

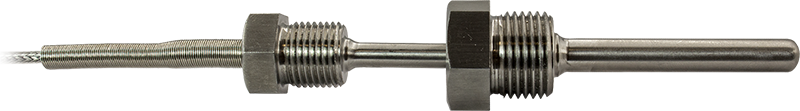

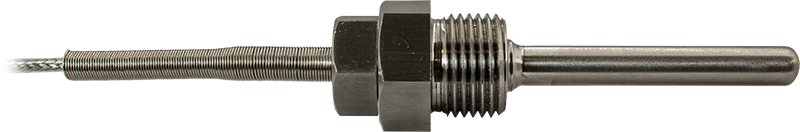

Совместимы с датчиками диаметром, не превышающим D2 (см. чертеж), и резьбовым штуцером M20×1,5, M16×1,5 или G½" например ТП-А-4102, ТС-А-4102
Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM

Технические характеристики:

Параметр	Значение
Параметр	Условное давление	2,5 МПа
Температура среды	до +800°С
Длина погружной части (L)	60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм – стандарт 50 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу
Внутренний диаметр (D₂)	6,1 мм, 8,1 мм
Наружный диаметр (D₁)	8 мм, 10 мм
Внешняя резьба (G₁)	M20×1,5, G½"
Внутренняя резьба (G₂)	M20×1,5, M16×1,5, G½"
Материал	нержавеющая сталь 08Х18Н10

Модель	Давление, МПа	G₁	G₂	D₁, мм	D₂, мм
ГЗ-Н-112	2,5	M20×1,5	M20×1,5	10	8,1
ГЗ-Н-113	2,5	M20×1,5	M20×1,5	8	6,1
ГЗ-Н-172	2,5	M20×1,5	M16×1,5	10	8,1
ГЗ-Н-173	2,5	M20×1,5	M16×1,5	8	6,1
ГЗ-Н-132	2,5	M20×1,5	G½"	10	8,1
ГЗ-Н-133	2,5	M20×1,5	G½"	8	6,1
ГЗ-Н-312	2,5	G½"	M20×1,5	10	8,1
ГЗ-Н-313	2,5	G½"	M20×1,5	8	6,1
ГЗ-Н-372	2,5	G½"	M16×1,5	10	8,1
ГЗ-Н-373	2,5	G½"	M16×1,5	8	6,1
ГЗ-Н-332	2,5	G½"	G½"	10	8,1
ГЗ-Н-333	2,5	G½"	G½"	8	6,1

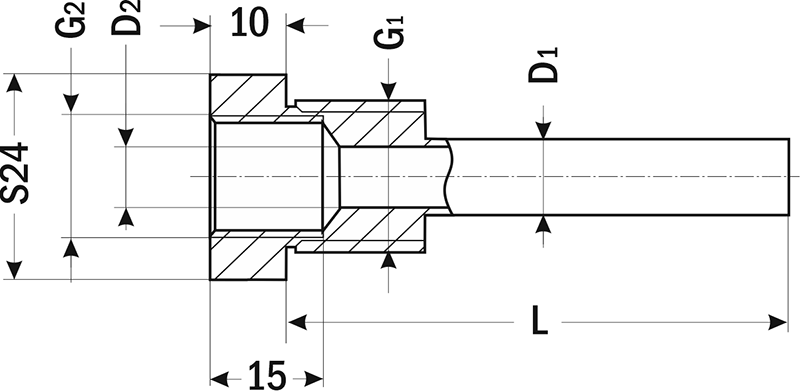

Габаритные размеры

Версия: 2021-12-28-ШАР

Артикул	Резьба внешняя (G1)	Резьба внутренняя (G2)	Диаметр наружный, мм	Диаметр внутренний, мм	Длина погружной части (L), мм	Срок поставки	Стоимость
М20х1,5 G1/2	М20х1,5 G1/2 М16х1,5	10 8	8,1 6,1	60 75 80 95 100 115

Артикул	Модель	Резьба внешняя (G1)	Резьба внутренняя (G2)	Диаметр наружный, мм	Диаметр внутренний, мм	Длина погружной части (L), мм	Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Свойства						Срок поставки	Стоимость

Артикул	Модель	Резьба внешняя (G1)	Резьба внутренняя (G2)	Диаметр наружный, мм	Диаметр внутренний, мм	Длина погружной части (L), мм	Срок поставки	Стоимость
K66591	ГЗ-Н-112-060	М20х1,5	М20х1,5	10	8,1	60	Со склада	966 руб. – +
K66615	ГЗ-Н-112-080	М20х1,5	М20х1,5	10	8,1	80	Со склада	1089 руб. – +
K66639	ГЗ-Н-112-100	М20х1,5	М20х1,5	10	8,1	100	Со склада	1212 руб. – +
K66597	ГЗ-Н-113-060	М20х1,5	М20х1,5	8	6,1	60	Со склада	904 руб. – +
K66621	ГЗ-Н-113-080	М20х1,5	М20х1,5	8	6,1	80	Со склада	1028 руб. – +
K66645	ГЗ-Н-113-100	М20х1,5	М20х1,5	8	6,1	100	Со склада	1151 руб. – +
K66593	ГЗ-Н-132-060	М20х1,5	G1/2	10	8,1	60	Со склада	966 руб. – +
K66617	ГЗ-Н-132-080	М20х1,5	G1/2	10	8,1	80	Со склада	1089 руб. – +
K66641	ГЗ-Н-132-100	М20х1,5	G1/2	10	8,1	100	Со склада	1212 руб. – +
K66599	ГЗ-Н-133-060	М20х1,5	G1/2	8	6,1	60	Со склада	904 руб. – +
K66623	ГЗ-Н-133-080	М20х1,5	G1/2	8	6,1	80	Со склада	1028 руб. – +
K66647	ГЗ-Н-133-100	М20х1,5	G1/2	8	6,1	100	Со склада	1151 руб. – +
K66607	ГЗ-Н-172-075	М20х1,5	М16х1,5	10	8,1	75	Со склада	966 руб. – +
K66631	ГЗ-Н-172-095	М20х1,5	М16х1,5	10	8,1	95	Со склада	1089 руб. – +
K66655	ГЗ-Н-172-115	М20х1,5	М16х1,5	10	8,1	115	Со склада	1212 руб. – +
K66613	ГЗ-Н-173-075	М20х1,5	М16х1,5	8	6,1	75	Со склада	904 руб. – +
K66637	ГЗ-Н-173-095	М20х1,5	М16х1,5	8	6,1	95	Со склада	1028 руб. – +
K66661	ГЗ-Н-173-115	М20х1,5	М16х1,5	8	6,1	115	Со склада	1151 руб. – +
K66592	ГЗ-Н-312-060	G1/2	М20х1,5	10	8,1	60	Со склада	966 руб. – +
K66616	ГЗ-Н-312-080	G1/2	М20х1,5	10	8,1	80	Со склада	1089 руб. – +
K66640	ГЗ-Н-312-100	G1/2	М20х1,5	10	8,1	100	Со склада	1212 руб. – +
K66598	ГЗ-Н-313-060	G1/2	М20х1,5	8	6,1	60	Со склада	904 руб. – +
K66622	ГЗ-Н-313-080	G1/2	М20х1,5	8	6,1	80	Со склада	1028 руб. – +
K66646	ГЗ-Н-313-100	G1/2	М20х1,5	8	6,1	100	Со склада	1151 руб. – +
K66594	ГЗ-Н-332-060	G1/2	G1/2	10	8,1	60	Со склада	966 руб. – +
K66618	ГЗ-Н-332-080	G1/2	G1/2	10	8,1	80	Со склада	1089 руб. – +
K66642	ГЗ-Н-332-100	G1/2	G1/2	10	8,1	100	Со склада	1212 руб. – +
K66600	ГЗ-Н-333-060	G1/2	G1/2	8	6,1	60	Со склада	904 руб. – +
K66624	ГЗ-Н-333-080	G1/2	G1/2	8	6,1	80	Со склада	1028 руб. – +
K66648	ГЗ-Н-333-100	G1/2	G1/2	8	6,1	100	Со склада	1151 руб. – +
K66608	ГЗ-Н-372-075	G1/2	М16х1,5	10	8,1	75	Со склада	966 руб. – +
K66632	ГЗ-Н-372-095	G1/2	М16х1,5	10	8,1	95	Со склада	1089 руб. – +

Артикул	Модель	Резьба внешняя (G1)	Резьба внутренняя (G2)	Диаметр наружный, мм	Диаметр внутренний, мм	Длина погружной части (L), мм	Срок поставки	Стоимость
K66591	ГЗ-Н-112-060	М20х1,5	М20х1,5	10	8,1	60	Со склада	966 руб. – +
K66603	ГЗ-Н-112-075	М20х1,5	М20х1,5	10	8,1	75	120 дней	966 руб. – +
K66615	ГЗ-Н-112-080	М20х1,5	М20х1,5	10	8,1	80	Со склада	1089 руб. – +
K66627	ГЗ-Н-112-095	М20х1,5	М20х1,5	10	8,1	95	120 дней	1089 руб. – +
K66639	ГЗ-Н-112-100	М20х1,5	М20х1,5	10	8,1	100	Со склада	1212 руб. – +
K66651	ГЗ-Н-112-115	М20х1,5	М20х1,5	10	8,1	115	120 дней	1212 руб. – +
K66597	ГЗ-Н-113-060	М20х1,5	М20х1,5	8	6,1	60	Со склада	904 руб. – +
K66609	ГЗ-Н-113-075	М20х1,5	М20х1,5	8	6,1	75	120 дней	904 руб. – +
K66621	ГЗ-Н-113-080	М20х1,5	М20х1,5	8	6,1	80	Со склада	1028 руб. – +
K66633	ГЗ-Н-113-095	М20х1,5	М20х1,5	8	6,1	95	120 дней	1028 руб. – +
K66645	ГЗ-Н-113-100	М20х1,5	М20х1,5	8	6,1	100	Со склада	1151 руб. – +
K66657	ГЗ-Н-113-115	М20х1,5	М20х1,5	8	6,1	115	120 дней	1151 руб. – +
K66593	ГЗ-Н-132-060	М20х1,5	G1/2	10	8,1	60	Со склада	966 руб. – +
K66605	ГЗ-Н-132-075	М20х1,5	G1/2	10	8,1	75	120 дней	966 руб. – +
K66617	ГЗ-Н-132-080	М20х1,5	G1/2	10	8,1	80	Со склада	1089 руб. – +
K66629	ГЗ-Н-132-095	М20х1,5	G1/2	10	8,1	95	120 дней	1089 руб. – +
K66641	ГЗ-Н-132-100	М20х1,5	G1/2	10	8,1	100	Со склада	1212 руб. – +
K66653	ГЗ-Н-132-115	М20х1,5	G1/2	10	8,1	115	120 дней	1212 руб. – +
K66599	ГЗ-Н-133-060	М20х1,5	G1/2	8	6,1	60	Со склада	904 руб. – +
K66611	ГЗ-Н-133-075	М20х1,5	G1/2	8	6,1	75	120 дней	904 руб. – +
K66623	ГЗ-Н-133-080	М20х1,5	G1/2	8	6,1	80	Со склада	1028 руб. – +
K66635	ГЗ-Н-133-095	М20х1,5	G1/2	8	6,1	95	120 дней	1028 руб. – +
K66647	ГЗ-Н-133-100	М20х1,5	G1/2	8	6,1	100	Со склада	1151 руб. – +
K66659	ГЗ-Н-133-115	М20х1,5	G1/2	8	6,1	115	120 дней	1151 руб. – +
K66595	ГЗ-Н-172-060	М20х1,5	М16х1,5	10	8,1	60	120 дней	966 руб. – +
K66607	ГЗ-Н-172-075	М20х1,5	М16х1,5	10	8,1	75	Со склада	966 руб. – +
K66619	ГЗ-Н-172-080	М20х1,5	М16х1,5	10	8,1	80	120 дней	1089 руб. – +
K66631	ГЗ-Н-172-095	М20х1,5	М16х1,5	10	8,1	95	Со склада	1089 руб. – +
K66643	ГЗ-Н-172-100	М20х1,5	М16х1,5	10	8,1	100	120 дней	1212 руб. – +
K66655	ГЗ-Н-172-115	М20х1,5	М16х1,5	10	8,1	115	Со склада	1212 руб. – +
K66601	ГЗ-Н-173-060	М20х1,5	М16х1,5	8	6,1	60	120 дней	904 руб. – +
K66613	ГЗ-Н-173-075	М20х1,5	М16х1,5	8	6,1	75	Со склада	904 руб. – +
K66625	ГЗ-Н-173-080	М20х1,5	М16х1,5	8	6,1	80	120 дней	1028 руб. – +
K66637	ГЗ-Н-173-095	М20х1,5	М16х1,5	8	6,1	95	Со склада	1028 руб. – +
K66649	ГЗ-Н-173-100	М20х1,5	М16х1,5	8	6,1	100	120 дней	1151 руб. – +
K66661	ГЗ-Н-173-115	М20х1,5	М16х1,5	8	6,1	115	Со склада	1151 руб. – +
K66592	ГЗ-Н-312-060	G1/2	М20х1,5	10	8,1	60	Со склада	966 руб. – +
K66604	ГЗ-Н-312-075	G1/2	М20х1,5	10	8,1	75	120 дней	966 руб. – +
K66616	ГЗ-Н-312-080	G1/2	М20х1,5	10	8,1	80	Со склада	1089 руб. – +
K66628	ГЗ-Н-312-095	G1/2	М20х1,5	10	8,1	95	120 дней	1089 руб. – +
K66640	ГЗ-Н-312-100	G1/2	М20х1,5	10	8,1	100	Со склада	1212 руб. – +
K66652	ГЗ-Н-312-115	G1/2	М20х1,5	10	8,1	115	120 дней	1212 руб. – +
K66598	ГЗ-Н-313-060	G1/2	М20х1,5	8	6,1	60	Со склада	904 руб. – +
K66610	ГЗ-Н-313-075	G1/2	М20х1,5	8	6,1	75	120 дней	904 руб. – +
K66622	ГЗ-Н-313-080	G1/2	М20х1,5	8	6,1	80	Со склада	1028 руб. – +
K66634	ГЗ-Н-313-095	G1/2	М20х1,5	8	6,1	95	120 дней	1028 руб. – +
K66646	ГЗ-Н-313-100	G1/2	М20х1,5	8	6,1	100	Со склада	1151 руб. – +
K66658	ГЗ-Н-313-115	G1/2	М20х1,5	8	6,1	115	120 дней	1151 руб. – +
K66594	ГЗ-Н-332-060	G1/2	G1/2	10	8,1	60	Со склада	966 руб. – +
K66606	ГЗ-Н-332-075	G1/2	G1/2	10	8,1	75	120 дней	966 руб. – +
K66618	ГЗ-Н-332-080	G1/2	G1/2	10	8,1	80	Со склада	1089 руб. – +
K66630	ГЗ-Н-332-095	G1/2	G1/2	10	8,1	95	120 дней	1089 руб. – +
K66642	ГЗ-Н-332-100	G1/2	G1/2	10	8,1	100	Со склада	1212 руб. – +
K66654	ГЗ-Н-332-115	G1/2	G1/2	10	8,1	115	120 дней	1212 руб. – +
K66600	ГЗ-Н-333-060	G1/2	G1/2	8	6,1	60	Со склада	904 руб. – +
K66612	ГЗ-Н-333-075	G1/2	G1/2	8	6,1	75	120 дней	904 руб. – +
K66624	ГЗ-Н-333-080	G1/2	G1/2	8	6,1	80	Со склада	1028 руб. – +
K66636	ГЗ-Н-333-095	G1/2	G1/2	8	6,1	95	120 дней	1028 руб. – +
K66648	ГЗ-Н-333-100	G1/2	G1/2	8	6,1	100	Со склада	1151 руб. – +
K66660	ГЗ-Н-333-115	G1/2	G1/2	8	6,1	115	120 дней	1151 руб. – +
K66596	ГЗ-Н-372-060	G1/2	М16х1,5	10	8,1	60	120 дней	966 руб. – +
K66608	ГЗ-Н-372-075	G1/2	М16х1,5	10	8,1	75	Со склада	966 руб. – +
K66620	ГЗ-Н-372-080	G1/2	М16х1,5	10	8,1	80	120 дней	1089 руб. – +
K66632	ГЗ-Н-372-095	G1/2	М16х1,5	10	8,1	95	Со склада	1089 руб. – +
K66644	ГЗ-Н-372-100	G1/2	М16х1,5	10	8,1	100	120 дней	1212 руб. – +
K66656	ГЗ-Н-372-115	G1/2	М16х1,5	10	8,1	115	Снято с производства	1212 руб. – +
K66602	ГЗ-Н-373-060	G1/2	М16х1,5	8	6,1	60	120 дней	904 руб. – +
K66614	ГЗ-Н-373-075	G1/2	М16х1,5	8	6,1	75	Снято с производства	904 руб. – +
K66626	ГЗ-Н-373-080	G1/2	М16х1,5	8	6,1	80	120 дней	1028 руб. – +
K66638	ГЗ-Н-373-095	G1/2	М16х1,5	8	6,1	95	Снято с производства	1028 руб. – +
K66650	ГЗ-Н-373-100	G1/2	М16х1,5	8	6,1	100	120 дней	1151 руб. – +
K66662	ГЗ-Н-373-115	G1/2	М16х1,5	8	6,1	115	Снято с производства	1151 руб. – +
