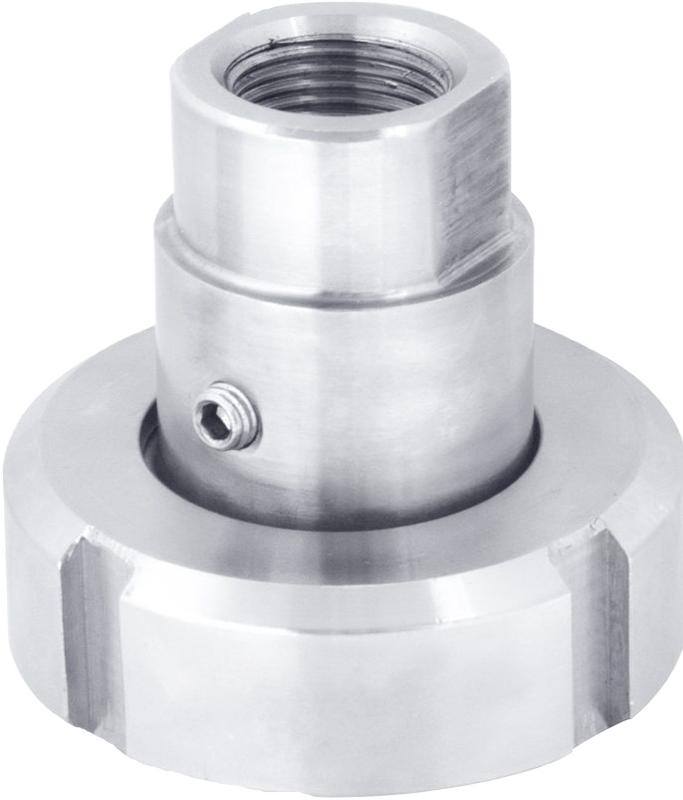

Мембранный разделитель сред, фланцевый РМ-М31

Прибор для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость

Область применения: пищевая и фармацевтическая промышленность
Диапазон рабочих давлений: 0,1...4 МПа
Диапазон рабочих температур: по выбору
Разделительная жидкость: масло для пищевой промышленности или ПМС-20

В закладки

от 7 566 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.

Технические характеристики:

Диапазон рабочих давлений
Объединение с ТМ
РМ		0,16 МПа	0,25 МПа	0,4 МПа	0,6 МПа	1 МПа	1,6 МПа	2,5 МПа	4 МПа
М31-DN25		-	-	-	-	+	+	+	+
М31-DN32		-	-	-	+	+	+	+	+
М31-DN40		-	-	+	+	+	+	+	+
М31-DN50		+	+	+	+	+	+	+	+
Объединение с РПД-И
РМ	0,1 МПа	0,16 МПа	0,25 МПа	0,4 МПа	0,6 МПа	1 МПа	1,6 МПа	2,5 МПа	4 МПа
М31-DN25	-	-	-	-	+	+	+	+	+
М31-DN32	+	+	+	+	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+	+

Объединение:
«+» — возможно,
«–» — невозможно

Параметр	Значение
Диапазон рабочих температур	В соответствии с выбранным средством измерения
Верхний фланец и накидная гайка	Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы
Мембрана	Нержавеющая сталь 08Х17Н13М2 Опция: тантал, монель, хастеллой
Номинальный диаметр DN, по DIN 11851	25 мм / 32 мм / 40 мм / 50 мм
Резьба присоединения*	К средству измерения — внутренняя M20×1,5 или G½" Опция: под заказ возможно изготовление ответной части под приварку
Заливное отверстие	Есть
Разделительная жидкость	– Масло для пищевой промышленности HF32 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1) – ПМС-20 (ГОСТ13032-77)
Дополнительная погрешность вносимая разделителем	±0,5% (компенсируется настройкой средства измерений)
Варианты поставки	– Без средства измерений – В сборе со средством измерений**
Техническая документация	ТУ 4212-004-4719015564-2013

* — под заказ другие резьбы.

** — для ТМ Ø63 (серия 10) и Ø100, 150 (все серии).

Модели

Тип	Присоединение	Присоединение к средству измерения — к процессу
РМ-M31	Накидная гайка	Внутренняя М20×1,5 (G½") — накидная гайка

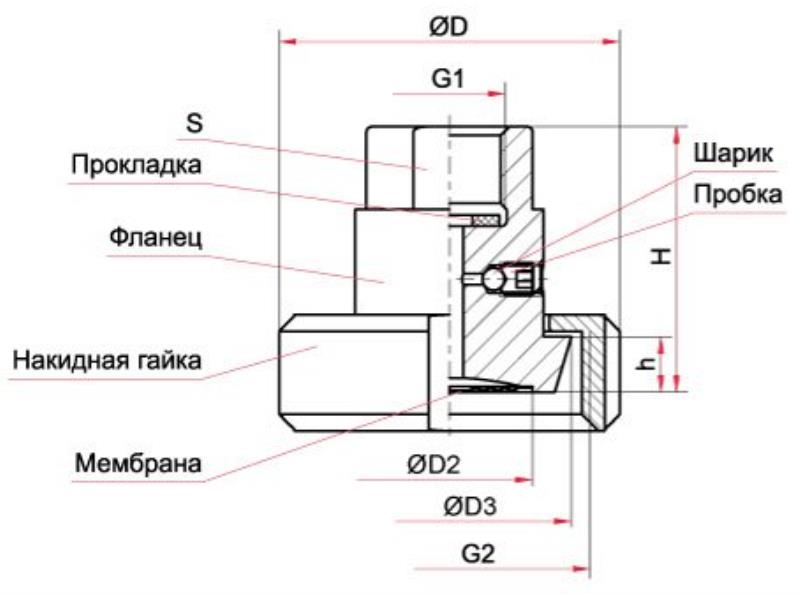

Габаритные размеры:

Габаритные размеры

Модель	Для труб, мм*	D, мм	D2, мм	D3, мм	H, мм	G1	G2 (DIN405)	S, мм	Объем заполняемой жидкости, мл	Объем вытесняемой жидкости, мл	h, мм	Вес, кг
РМ-M31-DN25	29×1,5	62	30	44	44	M20×1,5 или G½	Rd 52×1,6"	30	6,5	3,0	10	0,45
РМ-M31-DN32	35×1,5	70	35	50			Rd 58×1,6"		6,7	3,2	10	0,55
РМ-M31-DN40	41×1,5	78	35	56			Rd 65×1,6"		7,0	3,5	10	0,65
РМ-M31-DN50	53×1,5	92	42	68,5	45		Rd 78×1,6"		7,4	3,9	11	0,7

* — Ø наружный × толщина стенки.

Версия: 2020-07-23-ШАР

Артикул	Резьба внутренняя	Размер мембраны	Срок поставки	Стоимость
М20х1,5 G½	25 мм 32 мм 40 мм 50 мм

Артикул	Резьба внутренняя	Размер мембраны	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Резьба внутренняя	Размер мембраны	Срок поставки	Стоимость
N53066	М20х1,5	25 мм	1...2 недели	7566 руб. – +
N53067	G½	25 мм	1...2 недели	7566 руб. – +
N53068	М20х1,5	32 мм	1...2 недели	7986 руб. – +
N53069	G½	32 мм	1...2 недели	7986 руб. – +
N53070	М20х1,5	40 мм	1...2 недели	8249 руб. – +
N53071	G½	40 мм	1...2 недели	8249 руб. – +
N53072	М20х1,5	50 мм	1...2 недели	8708 руб. – +
N53073	G½	50 мм	1...2 недели	8708 руб. – +

Отзывы на этот товар пока отсутствуют.
