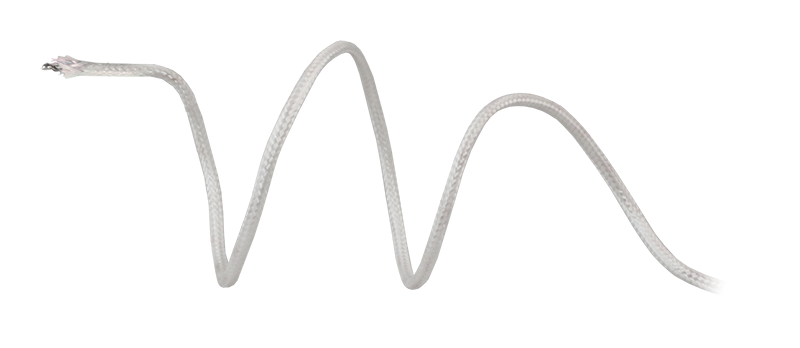

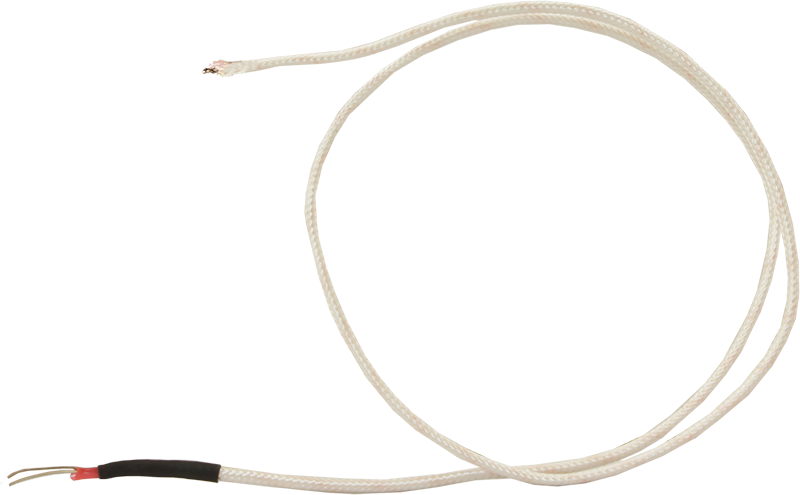

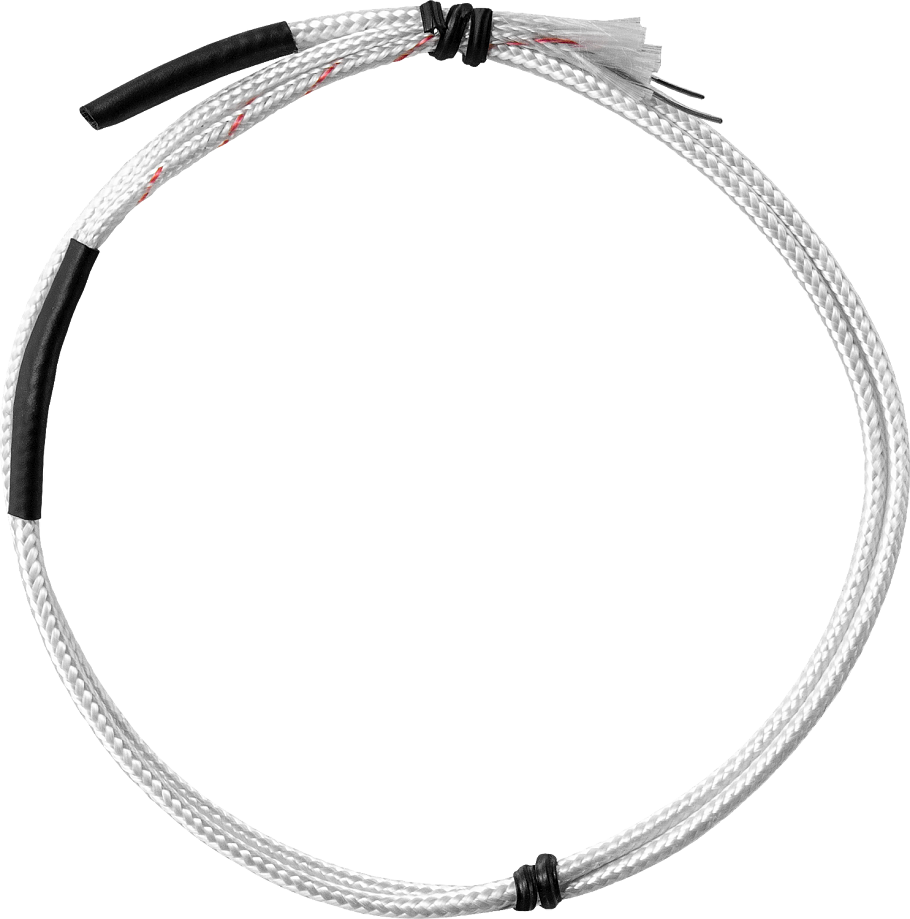

Термопара бескорпусная ТП-А-1003
Термопара предназначена для измерения температуры газообразных сред, не содержащих веществ, вступающих во взаимодействие с материалом термопар, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
-
Номинальная статическая характеристика: ХА (К) – стандарт, ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу
-
Диапазон измеряемых температур: −40...+1000°С
-
Класс допуска: 2
-
Длина монтажной части: 500 мм, 1000 мм – стандарт, 200...100000 мм – по заказу
-
Диаметр термоэлектрода: 0,5 мм
-
Сечение изоляции: 2,5×1,5 мм
-
Тип спая: неизолированный
-
Материал изоляции: кремнеземная нить
Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru
Термопара предназначена для измерения температуры газообразных сред, не содержащих веществ, вступающих во взаимодействие с материалом термопар, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Принцип действия и конструкция:
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности:
- Тонкая и гибкая термопара может быть использована для измерения высоких температур до +1000°С в труднодоступных местах
Монтаж:
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А
При подключении проводов необходимо соблюдать полярность: «+» жила в красной трубке.
Показатели надежности и условия эксплуатации:Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 80% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:
Рабочие условия эксплуатации:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 80% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
| Параметр | Значение | ||
| Номинальная статическая характеристика | ХА (К) – стандарт
ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу | ||
| Диапазон измерения температуры | −40...+1000°С
| ||
| Класс допуска датчика
| 2
| ||
| Допустимое отклонение
| ±3°С
| ||
| Длина монтажной части (L)
| 500 мм, 1000 мм – стандарт
200...100 000 мм – по заказу | ||
| Диаметр термоэлектрода (d)
| 0,5 мм
| ||
| Сечение изоляции (а×b)
| 2,5×1,5 мм
| ||
| Тип спая
| неизолированный
| ||
| Тепловая инерция
| ≤ 3 с
| ||
| Материал изоляции
| кремнеземная нить
| ||
| Степень защиты
| IP00 | ||

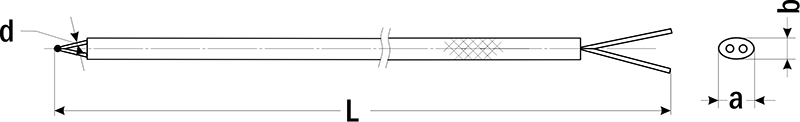

| Габаритные размеры |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
| Класс допуска | 1
| 2
| ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые
отклонения |
| ХА (К)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+1000°С
| ±0,004Т
| +333...+1300°С
| ±0,0075Т
| |
| ХК (L)
| – | – | −40...+360°С
| ±2,5°С
|
| – | – | +360...+800°С
| ±(0,7°С+0,005T)
| |
| ЖК (J)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+750°С
| ±0,004Т
| +333...+900°С
| ±0,0075Т
| |
| НН (N)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+1000°С
| ±0,004Т
| +333...+1300°С
| ±0,0075Т
| |
| ХКн (E)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+800°С
| ±0,004Т
| +333...+990°С
| ±0,0075Т
| |
| МКн (Т)
| −40...+125°С
| ±0,5°С
| −40...+135°С
| ±1,0°С
|
| +125...+350°С
| ±0,004Т
| +135...+350°С
| ±0,0075Т
| |
| ПП (S)
| 0...+1100°С
| ±1,0°С
| 0...+600°С
| ±1,5°С
|
| +1100...+1600°С
| ±(1,0+0,003(Т−1100))
| +600...+1600°С
| ±0,0025Т
| |
Т — абсолютное значение температуры измеряемой среды, °С.
Версия: 2021-09-06-ЛВС
