Мембранный разделитель сред РМ-К11

Прибор для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость

Область применения: нефтяная, пищевая и фармацевтическая промышленность
Диапазон рабочих давлений: 0,1...4 МПа
Диапазон рабочих температур: по выбору
Разделительная жидкость: масло для пищевой промышленности или ПМС-20

В закладки

от 7 292 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.

Технические характеристики:

Диапазон рабочих давлений
Объединение с ТМ
РМ		0,16 МПа	0,25 МПа	0,4 МПа	0,6 МПа	1 МПа	1,6 МПа	2,5 МПа	4 МПа
K-11-1		-	-	+	+	+	+	+	+
K-11-3/2		-	-	+	+	+	+	+	+
K-11-2		-	+	+	+	+	+	+	+
K-11-5/2		+	+	+	+	+	+	+	+
Объединение с РПД-И
РМ	0,1 МПа	0,16 МПа	0,25 МПа	0,4 МПа	0,6 МПа	1 МПа	1,6 МПа	2,5 МПа	4 МПа
K-11-1	-	-	-	+	+	+	+	+	+
K-11-3/2	+	+	+	+	+	+	+	+	+
K-11-2	+	+	+	+	+	+	+	+	+
K-11-5/2	+	+	+	+	+	+	+	+	+

Объединение:
«+» — возможно,
«–» — невозможно

Параметр	Значение
Диапазон рабочих температур	В соответствии с выбранным средством измерения
Верхний фланец и накидная гайка	Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы
Мембрана	Нержавеющая сталь 08Х17Н13М2 Опция: тантал, монель, хастеллой
Номинальный диаметр DN, по DIN 11851	1", 3/2", 2", 5/2"
Резьба присоединения* - К средству измерения - К процессу	Внутренняя M20×1,5 или G½" Наружная М20×1,5 или G½" Опция: под заказ возможно изготовление ответной части под приварку
Заливное отверстие	Есть
Разделительная жидкость	– Масло для пищевой промышленности HF32 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1) – ПМС–20 (ГОСТ13032–77)
Дополнительная погрешность вносимая разделителем	±0,5% (компенсируется настройкой средства измерений)
Варианты поставки	– Без средства измерений – В сборе со средством измерений**
Техническая документация	ТУ 4212-004-4719015564-2013

* — под заказ другие резьбы.

** — для ТМ Ø63 (серия 10) и Ø100, 150 (все серии).

Модели:

Тип	Присоединение	Присоединение к средству измерения — к процессу
РМ-К11	штуцерное	внутренняя М20×1,5 (G½") — наружная М20×1,5

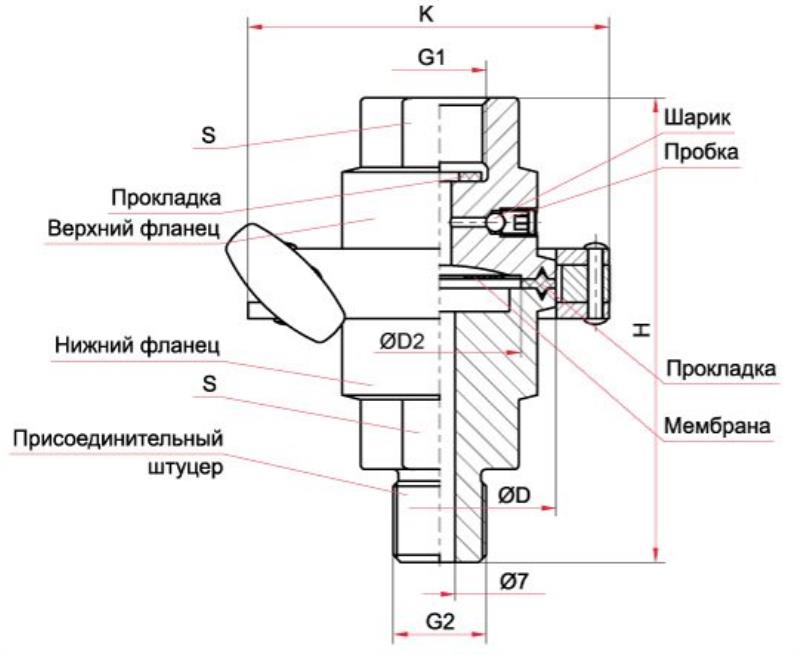

Габаритные размеры

Модель	D, мм	D2, мм	H, мм	K, мм	G1	G2	S, мм	Объем заполняемой жидкости, мл	Объем вытесняемой жидкости, мл	Вес, кг
РМ-K11-1	50,5	35	100	82	M20×1,5 или G½	M20×1,5 или G½	30	7,3	3,2	0,8
РМ-K11-³⁄₂	50,5	35		82				7,5	3,3	0,9
РМ-K11-2	64	42		96				7,9	4,0	1,0
РМ-K11-⁵⁄₂	77,5	42		109				8,5	4,1	1,1

Версия: 2020-07-23-ШАР

Артикул	Резьба наружная	Резьба внутренняя	Размер мембраны, дюйм	Срок поставки	Стоимость
М20х1,5	М20х1,5 G½	1 3⁄2 2 5⁄2

Артикул	Резьба наружная	Резьба внутренняя	Размер мембраны, дюйм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Резьба наружная	Резьба внутренняя	Размер мембраны, дюйм	Срок поставки	Стоимость
K14466	М20х1,5	М20х1,5	1	1...2 недели	7292 руб. – +
K14467	М20х1,5	G½	1	1...2 недели	7292 руб. – +
K14468	М20х1,5	М20х1,5	3⁄2	1...2 недели	7812 руб. – +
K14469	М20х1,5	G½	3⁄2	1...2 недели	7812 руб. – +
K14470	М20х1,5	М20х1,5	2	1...2 недели	8647 руб. – +
K14471	М20х1,5	G½	2	1...2 недели	8647 руб. – +
K14472	М20х1,5	М20х1,5	5⁄2	1...2 недели	10439 руб. – +
K14473	М20х1,5	G½	5⁄2	1...2 недели	9923 руб. – +
