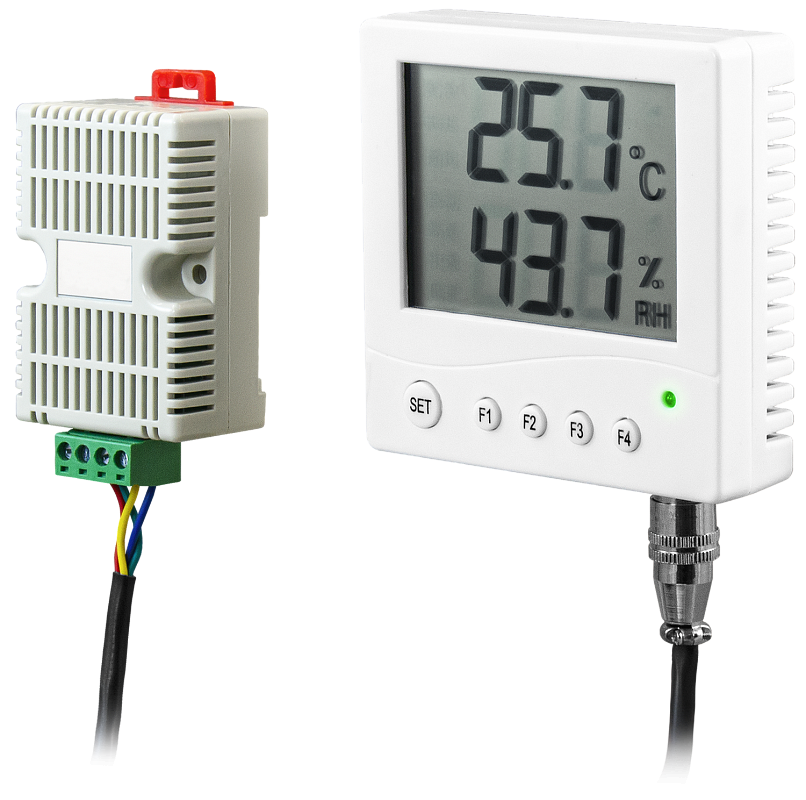

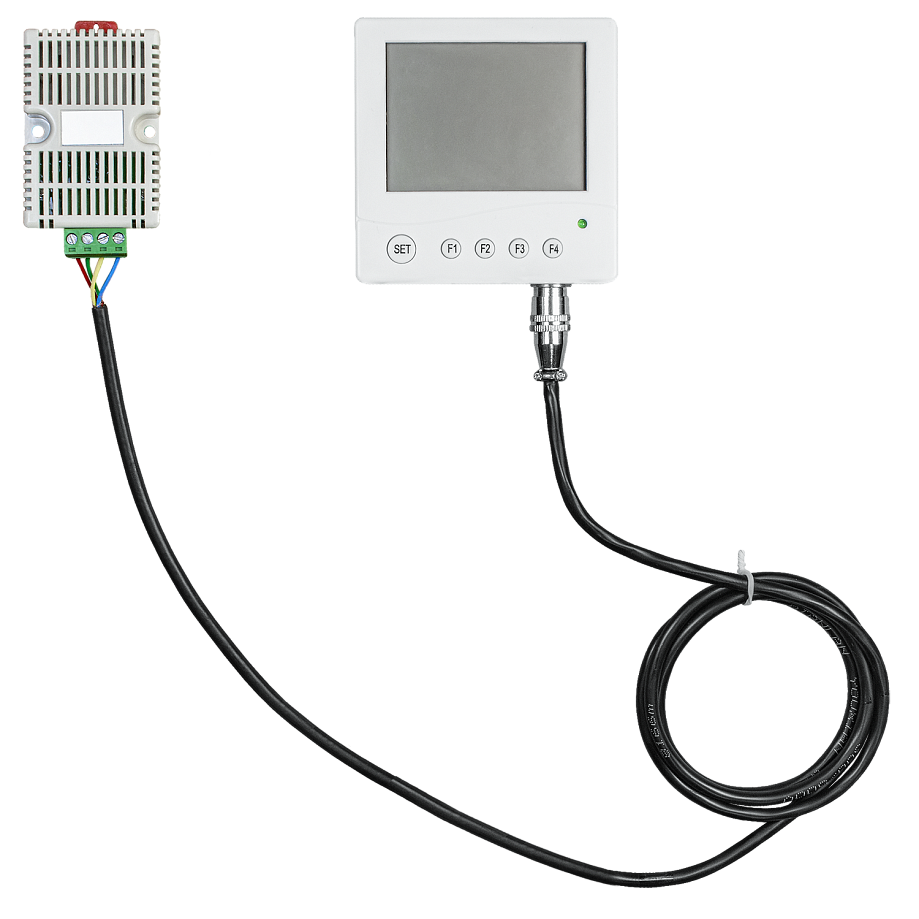

Преобразователь-индикатор с датчиком температуры и влажности ПТВЛ-610

Прибор для непрерывной индикации температуры и относительной влажности неагрессивного газа, полученных от датчика, и передачи значений по интерфейсу RS-485 (Modbus RTU)

Диапазон измеряемых температур: −40...+80°С
Диапазон измеряемой влажности: 0...99,8%RH
Погрешность: ±0,5°С, ±4,5%RH
Степень пылевлагозащиты индикатора и датчика: IP30
Уставки по температуре и влажности с сигнализацией

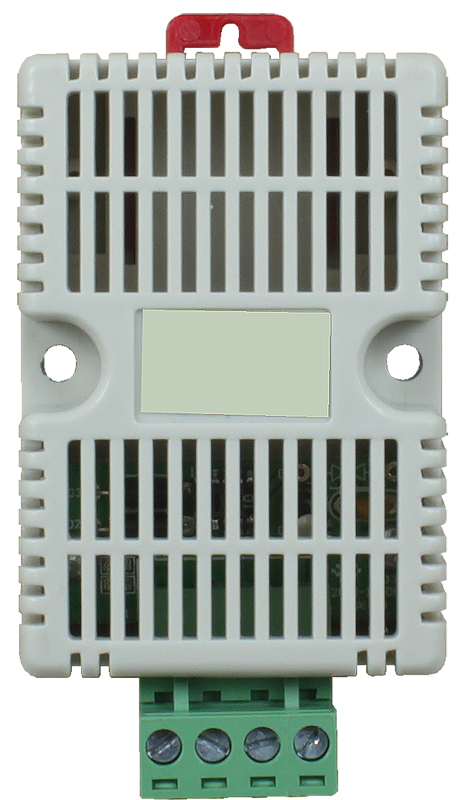

Датчик температуры и влажности ARHT-01C-N2 в комплекте. Протокол связи с датчиком I²C
Выходной сигнал: RS-485, Modbus RTU
Монтаж: настенный

В закладки

от 10 275 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Преобразователь температуры и влажности ПТВЛ-610 предназначен для непрерывной индикации температуры и относительной влажности неагрессивного газа, полученных от датчика, и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).
Приборы могут применяться в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в сельском, коммунальном хозяйстве и т.д.
Особенности:

ЖК-дисплей с высотой символов 19 мм
Громкий звуковой сигнал срабатывания уставки, однозначно побуждающий работника срочно принять меры для приведения климатических условий в норму. Отключается после того, как значения температуры и влажности возвращаются в пределы уставок, или при изменении значений уставок
В комплекте датчик температуры и влажности ARHT-01C-N2, работающий по протоколу I²C. Возможна замена датчика на ARHT-02C, ARHT-04C, ARHT-05C.
Настройка уставок по температуре в пределах +0,1...+99,8°С, влажности − в пределах 0,1...99,8%RH
Возможность настройки скорости передачи данных и адреса непосредственно из меню прибора

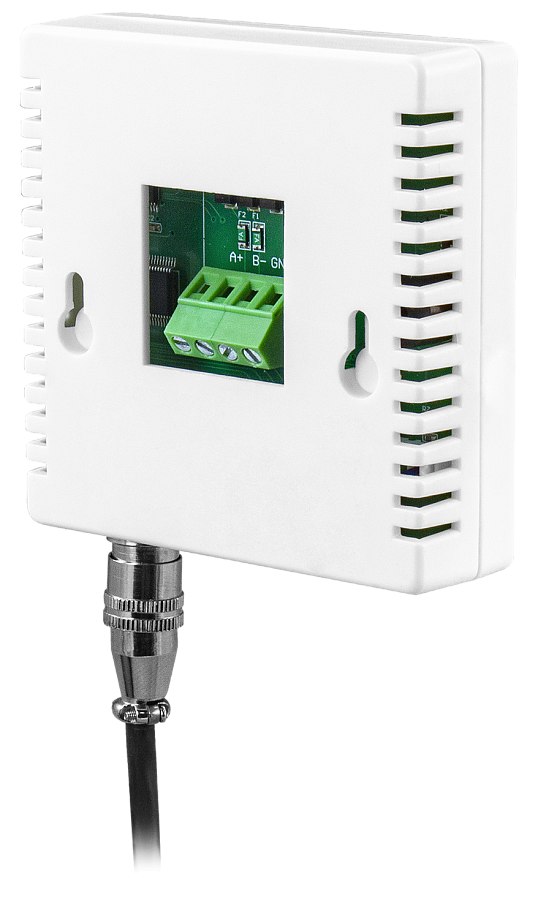

Простой настенный монтаж без снятия крышки прибора

Длина кабеля датчика может быть увеличена под любую задачу заказчика с помощью кабеля КМПЭП-А-4.

Рекомендуется использование совместно с табло или ПЛК, например, ВЕХА, ОВЕН ПЛК73, ОВЕН ПЛК100, ОВЕН ПЛК154 и т.д.
Для подключения к компьютеру по USB используется преобразователь интерфейсов, например, ARC-485.

Технические характеристики:

Параметр		Значение
Диапазон измеряемых температур		−40...+80°С
Диапазон измеряемой влажности		0...99,8%RH
Погрешность измерения температуры		±0,5°С
Погрешность измерения влажности		±4,5%RH
Пределы установки верхней и нижней уставок по температуре		0,1...99,8°С
Пределы установки верхней и нижней уставок по влажности		0,1...99,8%RH
Датчик		ARHT-01C-N2
Длина кабеля датчика		1 м
Степень пылевлагозащиты датчика		IP30
Степень пылевлагозащиты индикатора		IP30
Среда		воздух, неагрессивные газы
Выходной сигнал		RS-485, Modbus RTU
Скорость передачи данных по умолчанию		9600 бит/с
Длина линии связи		≤ 1200 м
Высота символов на ЖК-дисплее		19 мм
Питание		=6...24 В
Тип чипа датчика		SHT30
Условия эксплуатации индикатора	Температура	−40...+80°С
	Влажность	5...90%RH
Габаритные размеры датчика		84×45×28 мм
Габаритные размеры индикатора		86×86×25 мм
Вес индикатора (без датчика)		170 г

Схемы подключения

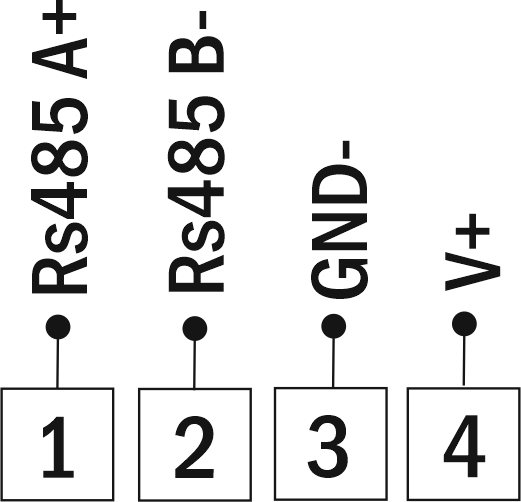

Схема подключения питания и RS-485

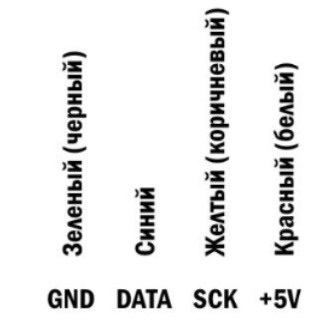

Схема подключения датчика ARHT-01C-N2

Габаритные размеры

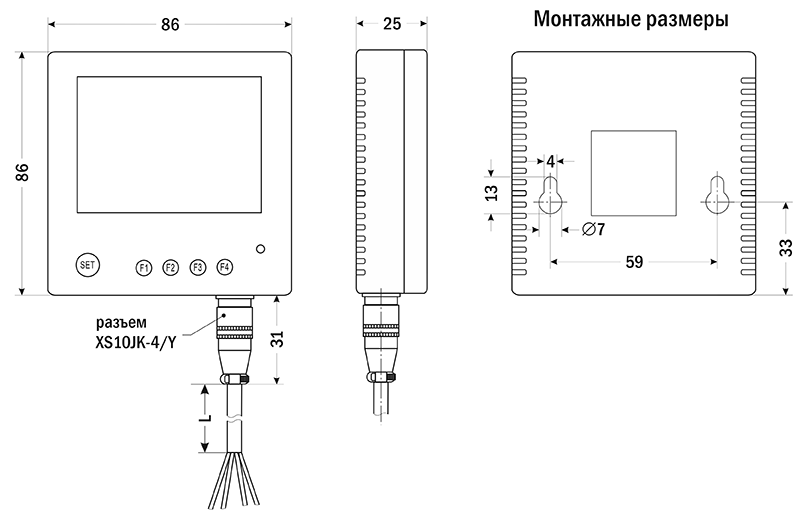

Прибор

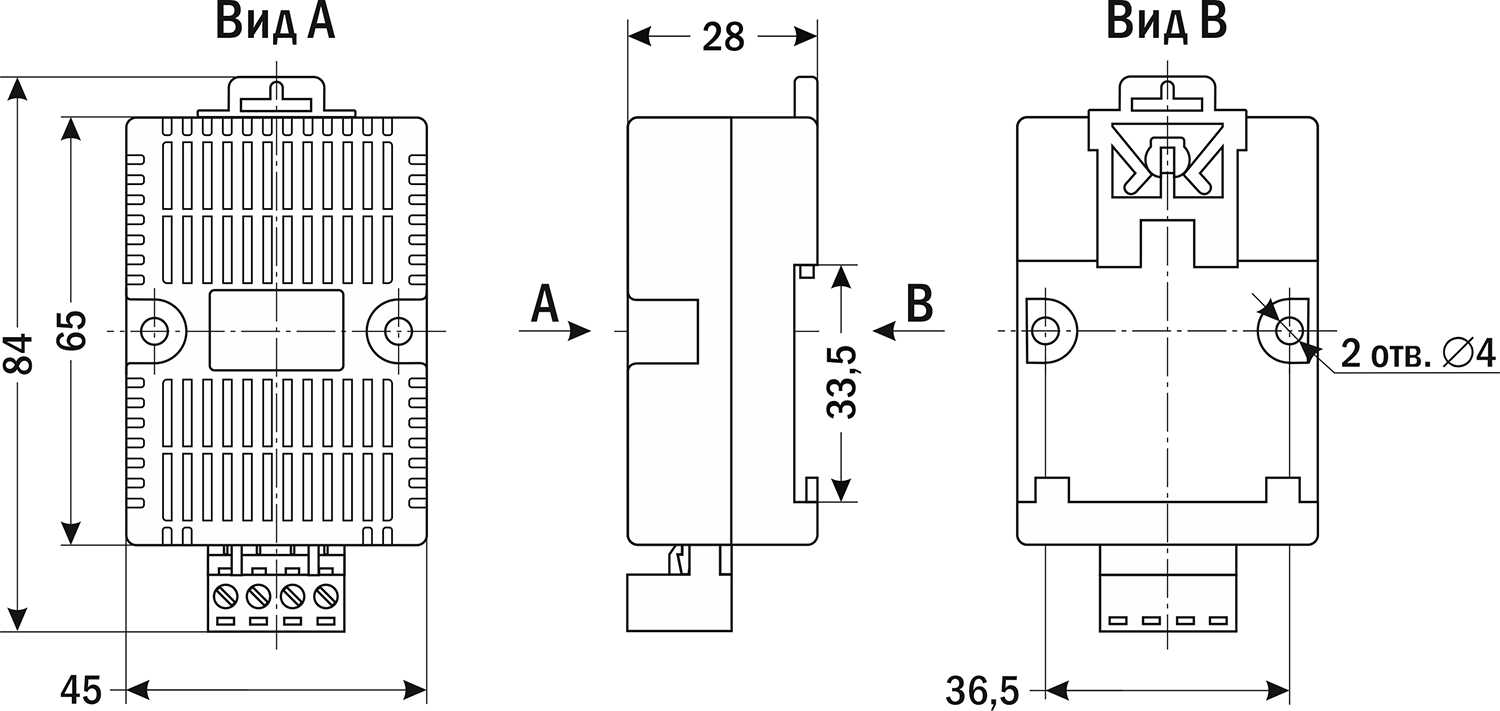

ARHT-01С-N2

Версия: 2023-11-14-ЛВС
