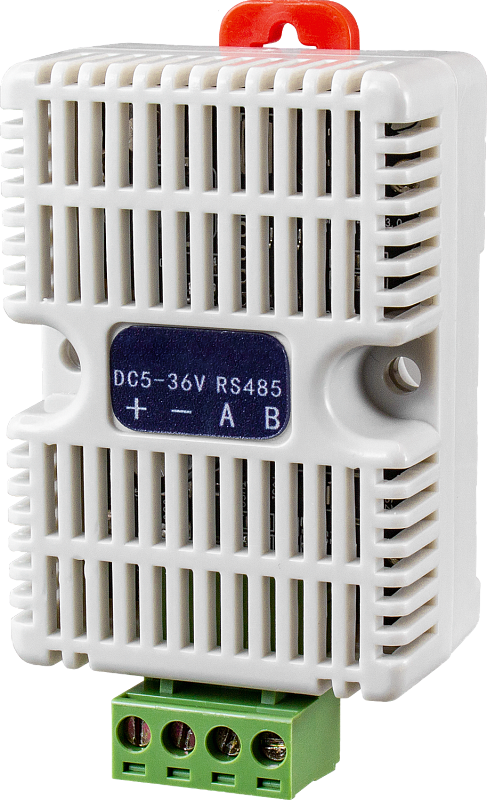

Преобразователь температуры и влажности ПТВЛ-2101 предназначен для непрерывного измерения относительной влажности и температуры неагрессивного газа и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).
Приборы могут применяться в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в сельском, коммунальном хозяйстве и т.д.
Рекомендуется использование совместно с табло, панелями оператора, Modbus-индикаторами или ПЛК, например,
ВЕХА,
ОВЕН СМИ2-М, ОВЕН СМИ,
ОВЕН ИПП120,
ОВЕН ПЛК73,
ОВЕН ПЛК100.
Для подключения к компьютеру по USB используется преобразователь интерфейсов, например,
ARC-485.
По умолчанию преобразователь использует следующие настройки: адрес 1, скорость передачи данных 9600 бит/с, 8 бит данных, 1 стоп-бит, контроль четности выкл
Особенности
- Преобразователь полностью откалиброван и линеаризован
- Температурная компенсация
- Высокая точность измерения температуры и влажности
- Широкий диапазон питания
- Защита от короткого замыкания, перенапряжения, перегрузки по току и обратной полярности подключения питания
- Настраиваемые адрес и скорость передачи данных
- Сохранение настроек при отключении питания
- Кнопка сброса настроек
- Светодиодный индикатор питания
Технические характеристики:
Параметр | Значение |
Диапазон измеряемых температур
| −40...+80°С
|
Диапазон измеряемой влажности
| 0...85%RH
|
Погрешность измерения температуры
| ±0,2°С
|
Погрешность измерения влажности | ±2%RH |
Дискретность измерения | 0,01 |
Скорость измерения | 50 изм./с |
Пылевлагозащита | IP30 |
Тип чипа датчика | SHT30 |
Среда | воздух, неагрессивные газы
|
Выходной сигнал | RS-485, Modbus RTU
|
Скорость передачи данных по умолчанию | 4800...256 000 бит/с
(9600 бит/с по умолчанию)
|
Длина линии связи | ≤ 1200 м |
Питание | =5...36 В |
Потребляемая мощность
| < 100 мВт
|
Монтаж | настенный, на DIN-рейку |
Габаритные размеры | 84×45×28 мм |
Вес | 44 г |
Габаритные размеры |
|
Версия: 2023-06-12-КВА
