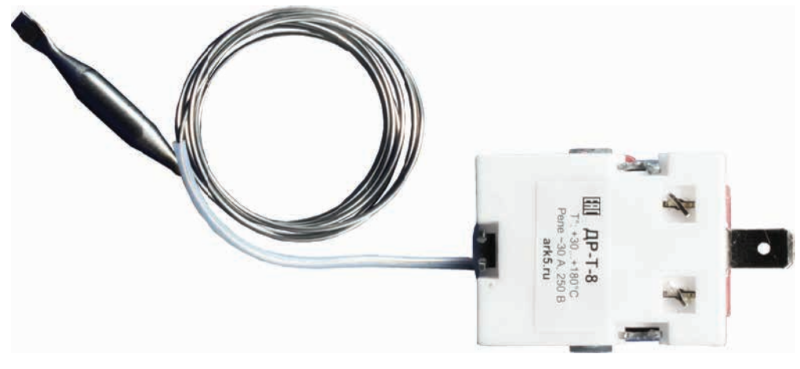

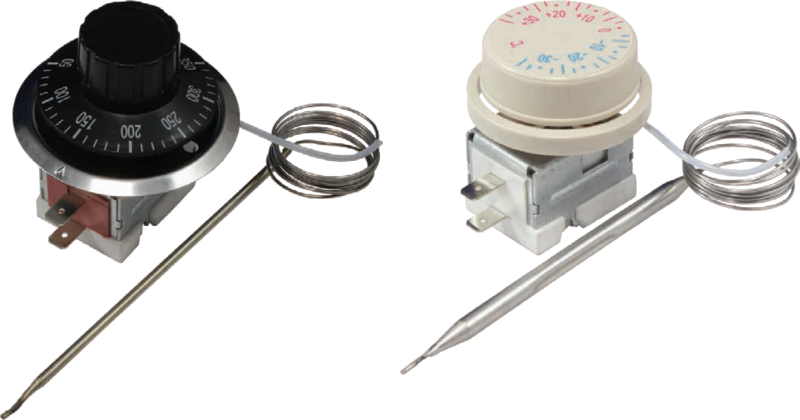

Термостат капиллярный ДР-Т-8

Прибор для автоматического поддержания температуры жидких или газообразных сред

Диапазоны регулирования температуры: −35...+35°С, 0...+40°С, +30...+110°С, +30...+180°С, +50...+350°С
Дифференциал: ±4...13°С (в зависимости от модели)
Мощное реле: ~20 А, 250 В (для активной нагрузки)
Работа на нагрев. Контакты реле замыкаются после задания уставки, если текущая температура среды ниже. Когда измеренная температура превысит значение уставки, контакты реле разомкнутся
Материал термобаллона: нержавеющая сталь
Монтаж: в щит

В закладки

598 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Термостат ДР-Т-8 с переключающимися контактами предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Установка температуры при помощи поворотной шкалы
Не требует питания

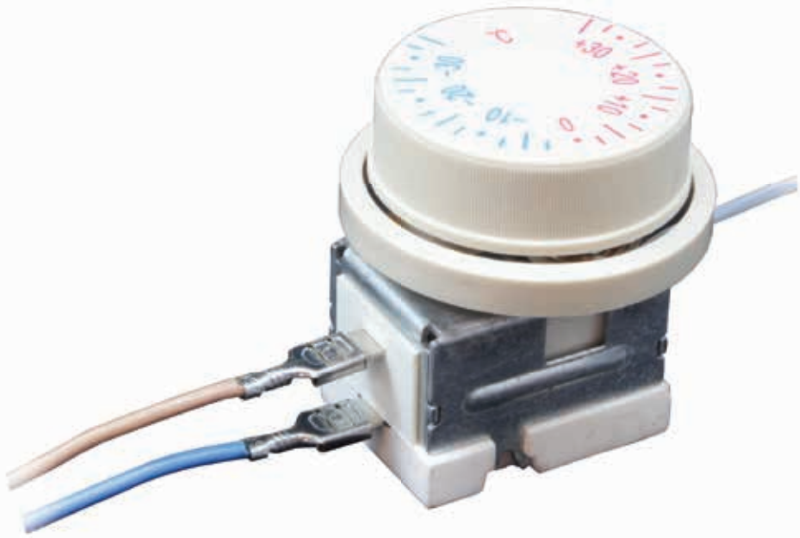

Ламели для подключения в комплекте
Для установки термобаллона на объект могут использоваться гильзы ГЗ-Н, ГЗЖ-Н подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы ГЗ-Н без крепежного винта может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)

Технические характеристики:

Параметр	Значение
Диапазоны регулирования температуры	−35...+35°С	0...+40°С	+30...+110°С	+30...+180°С	+50...+350°С
Дифференциал	±4°С	±4°С	±5°С	±7°С	±13°С
Коммутационная способность реле (при активной нагрузке)	~20 А, 250 В
Механическая износостойкость	≥ 10⁵
Сопротивление контактов	≤ 50 мОм
Сопротивление изоляции при испытании напряжением 500 В	≥ 100 МОм
Монтаж	В щит
Габаритные размеры измерительного блока	55×62×51 мм	59×67×64 мм
Длина капилляра	940 мм			950 мм
Длина термобаллона (L)	110 мм	120 мм	80 мм	45 мм	122 мм
Диаметр термобаллона (D)	6 мм				3 мм
Вес	94 г	100 г	99 г	94 г	99 г

Габаритные размеры

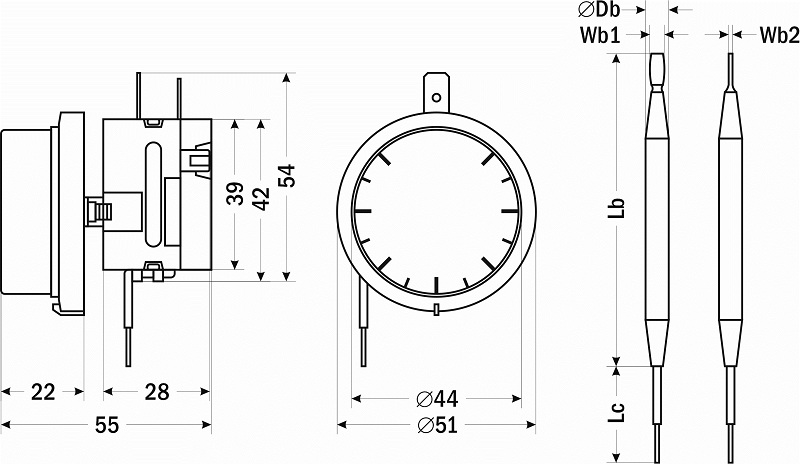

Размеры прибора с диапазоном измерения −35...35°С

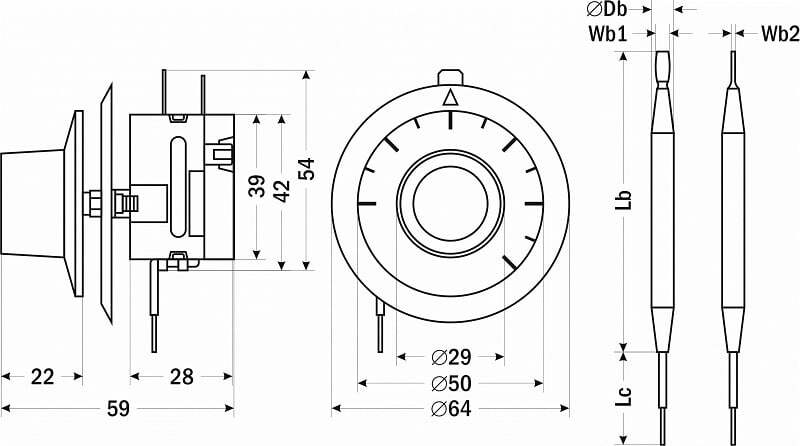

Размеры приборов с диапазонами измерения 0...40°С, 30...110°С, 30...180°С, 50...350°С

Размер, мм	−35...+35°С	0...+40°С	+30...+110°С	+30...+180°С	+50...+350°С
Lc	940	940	940	950	950
Lb	110	120	80	45	125
Db	6	6	6	6	3
Wb1	5	4	4	4	3,5
Wb2	1	1,5	1,5	1,5	1

Версия: 2021-01-10-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.81 Мб
Декларация о соответствии	23.05.2016	0.77 Мб

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость
-35…+35 0…+40 +30…+110 +30…+180 +50…+350

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость
F26542	0…+40	Со склада	598 руб. – +
F26545	+50…+350	Со склада	598 руб. – +

Артикул	Диапазон измерения, °С	Срок поставки	Стоимость
F26541	-35…+35	Снято с производства	598 руб. – +
F26542	0…+40	Со склада	598 руб. – +
F26543	+30…+110	Снято с производства	598 руб. – +
F26544	+30…+180	Снято с производства	598 руб. – +
F26545	+50…+350	Со склада	598 руб. – +
