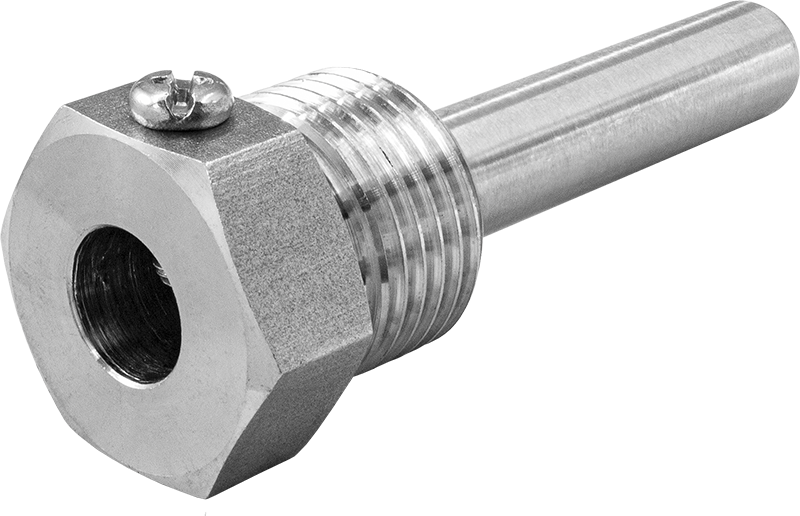

Гильза защитная ГЗЖ-Н

Условное давление: 2,5 МПа
Температура среды: до 800°С
Длина погружной части: 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм – стандарт; 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу
Внутренний диаметр: 6,1 мм, 8,1 мм
Наружный диаметр: 8 мм, 10 мм
Присоединение: резьба внешняя М20×1,5, G½"
Крепление датчика с помощью винта М4
Материал: нержавеющая сталь 08Х18Н10

В закладки

от 904 руб. Наличие: Со склада Выбрать конфигурацию Есть уценённый товар. Цена от 521 руб. Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (12)
Все модификации (29)
Уценка (5)
Отзывы (0)

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы
Особенности:

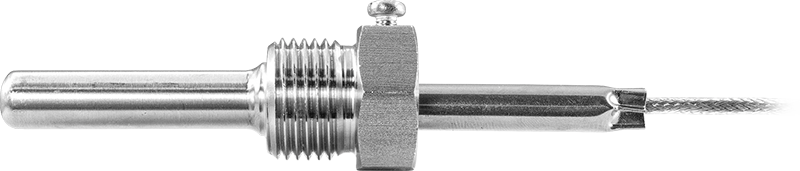

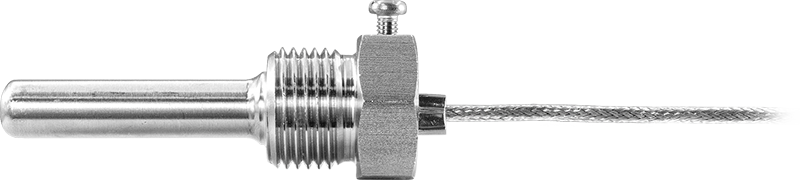

Гильзы подходят для установки датчиков без монтажных элементов с диаметром, не превышающим D2 (см. чертеж). Датчик фиксируется в гильзе с помощью винта М4, что позволяет монтировать в такую гильзу широкий ассортимент датчиков вне зависимости от наличия у них штуцера, например, ТП-А-4001, ТП-А-4002, ТП-А-4011-3, ТП-А-4021, ТП-А-4501, ТС-А-4001, ТС-А-4071, ТС-А-4011, ТС-А-4021, ТС-А-4501
В продаже имеются уцененные гильзы без отверстия под винт для фиксации датчика. Крепление может производиться на силикон и высокотемпературный силикон

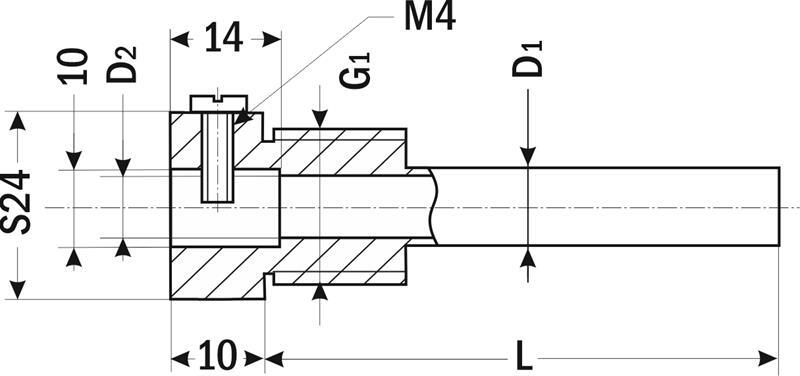

Габаритные размеры

Модель	Давление, МПа	G₁	D₁, мм	D₂, мм
ГЗЖ-Н-102	2,5	M20×1,5	10	8,1
ГЗЖ-Н-103	2,5	M20×1,5	8	6,1
ГЗЖ-Н-302	2,5	G½"	10	8,1
ГЗЖ-Н-303	2,5	G½"	8	6,1

Технические характеристики:

Параметр	Значение
Параметр
Условное давление	2,5 МПа
Температура среды	до +800°С
Длина погружной части (L)	60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм – стандарт 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу
Внутренний диаметр (D₂)	6,1 мм, 8,1 мм
Наружный диаметр (D₁)	8 мм, 10 мм
Внешняя резьба (G₁)	М20×1,5, G½"
Материал	нержавеющая сталь 08Х18Н10

Версия: 2022-09-05-ШАР

Артикул	Резьба внешняя	Наружный диаметр, мм	Внутренний диаметр, мм	Длина погружной части, мм	Срок поставки	Стоимость
G1/2 М20х1,5	8 10	6,1 8,1	60 75 80 95 100 115

Артикул	Модель	Резьба внешняя	Наружный диаметр, мм	Внутренний диаметр, мм	Длина погружной части, мм	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Резьба внешняя	Наружный диаметр, мм	Внутренний диаметр, мм	Длина погружной части, мм	Срок поставки	Стоимость
K66567	ГЗЖ-Н-303-060	G1/2	8	6,1	60	Со склада	904 руб. – +
K66575	ГЗЖ-Н-303-080	G1/2	8	6,1	80	Со склада	1028 руб. – +
K66583	ГЗЖ-Н-303-100	G1/2	8	6,1	100	Со склада	1151 руб. – +
K66569	ГЗЖ-Н-302-060	G1/2	10	8,1	60	Со склада	966 руб. – +
K66577	ГЗЖ-Н-302-080	G1/2	10	8,1	80	Со склада	1089 руб. – +
K66585	ГЗЖ-Н-302-100	G1/2	10	8,1	100	Со склада	1212 руб. – +
K66568	ГЗЖ-Н-103-060	М20х1,5	8	6,1	60	Со склада	904 руб. – +
K66576	ГЗЖ-Н-103-080	М20х1,5	8	6,1	80	Со склада	1028 руб. – +
K66584	ГЗЖ-Н-103-100	М20х1,5	8	6,1	100	Со склада	1151 руб. – +
K66570	ГЗЖ-Н-102-060	М20х1,5	10	8,1	60	Со склада	966 руб. – +
K66578	ГЗЖ-Н-102-080	М20х1,5	10	8,1	80	Со склада	1089 руб. – +
K66586	ГЗЖ-Н-102-100	М20х1,5	10	8,1	100	Со склада	1212 руб. – +

Артикул	Модель	Резьба внешняя	Наружный диаметр, мм	Внутренний диаметр, мм	Длина погружной части, мм	Срок поставки	Стоимость
K66567	ГЗЖ-Н-303-060	G1/2	8	6,1	60	Со склада	904 руб. – +
K66571	ГЗЖ-Н-303-075	G1/2	8	6,1	75	120 дней	904 руб. – +
K66575	ГЗЖ-Н-303-080	G1/2	8	6,1	80	Со склада	1028 руб. – +
K66579	ГЗЖ-Н-303-095	G1/2	8	6,1	95	120 дней	1028 руб. – +
K66583	ГЗЖ-Н-303-100	G1/2	8	6,1	100	Со склада	1151 руб. – +
K66587	ГЗЖ-Н-303-115	G1/2	8	6,1	115	120 дней	1151 руб. – +
K66569	ГЗЖ-Н-302-060	G1/2	10	8,1	60	Со склада	966 руб. – +
K66573	ГЗЖ-Н-302-075	G1/2	10	8,1	75	120 дней	966 руб. – +
K66577	ГЗЖ-Н-302-080	G1/2	10	8,1	80	Со склада	1089 руб. – +
K66581	ГЗЖ-Н-302-095	G1/2	10	8,1	95	120 дней	1089 руб. – +
K66585	ГЗЖ-Н-302-100	G1/2	10	8,1	100	Со склада	1212 руб. – +
K66589	ГЗЖ-Н-302-115	G1/2	10	8,1	115	120 дней	1212 руб. – +
K66568	ГЗЖ-Н-103-060	М20х1,5	8	6,1	60	Со склада	904 руб. – +
K66572	ГЗЖ-Н-103-075	М20х1,5	8	6,1	75	120 дней	904 руб. – +
K66576	ГЗЖ-Н-103-080	М20х1,5	8	6,1	80	Со склада	1028 руб. – +
K66580	ГЗЖ-Н-103-095	М20х1,5	8	6,1	95	120 дней	1028 руб. – +
K66584	ГЗЖ-Н-103-100	М20х1,5	8	6,1	100	Со склада	1151 руб. – +
K66588	ГЗЖ-Н-103-115	М20х1,5	8	6,1	115	120 дней	1151 руб. – +
K66570	ГЗЖ-Н-102-060	М20х1,5	10	8,1	60	Со склада	966 руб. – +
K66574	ГЗЖ-Н-102-075	М20х1,5	10	8,1	75	120 дней	966 руб. – +
K66578	ГЗЖ-Н-102-080	М20х1,5	10	8,1	80	Со склада	1089 руб. – +
K66582	ГЗЖ-Н-102-095	М20х1,5	10	8,1	95	120 дней	1089 руб. – +
K66586	ГЗЖ-Н-102-100	М20х1,5	10	8,1	100	Со склада	1212 руб. – +
K66590	ГЗЖ-Н-102-115	М20х1,5	10	8,1	115	120 дней	1212 руб. – +

Артикул	Описание	Срок поставки	Стоимость
F76697	Наружный диаметр, мм: 10; Длина погружной части, мм: 75; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон	Снято с производства	556 руб. – +
F76698	Наружный диаметр, мм: 10; Длина погружной части, мм: 95; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон	Со склада	627 руб. – +
F76699	Наружный диаметр, мм: 10; Длина погружной части, мм: 115; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон	Со склада	698 руб. – +
F76700	Наружный диаметр, мм: 8; Длина погружной части, мм: 75; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон	Со склада	521 руб. – +
F76701	Наружный диаметр, мм: 8; Длина погружной части, мм: 95; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон	Со склада	592 руб. – +

Отзывы на этот товар пока отсутствуют.
