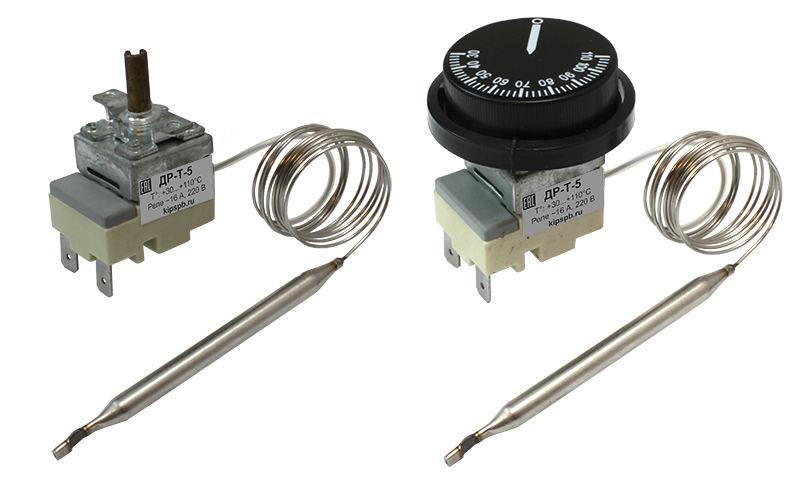

Термостат ДР-Т-5 с переключающим контактом предназначен для автоматического поддержания температуры жидких или газообразных сред, неагрессивных к материалу термобаллона. Может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.

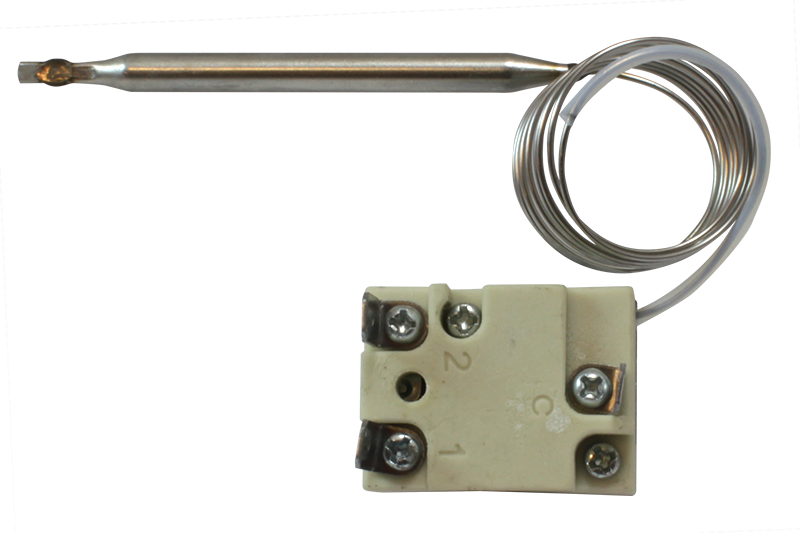

Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон из нержавеющей стали. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
Особенности:

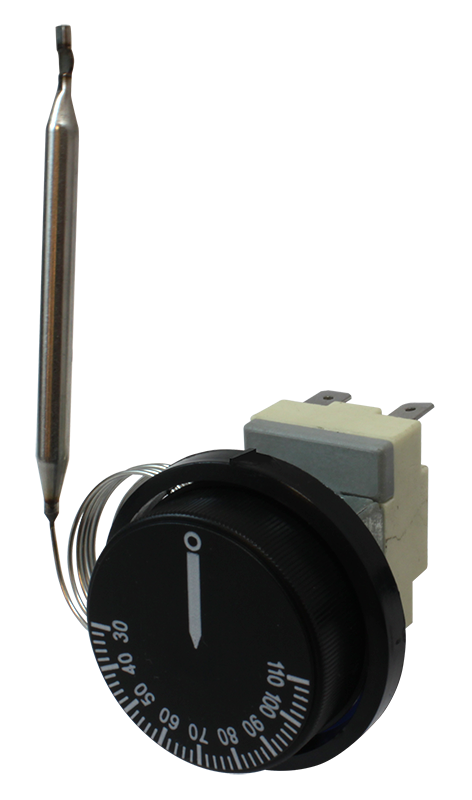

- Установка температуры при помощи поворотной шкалы
- Не требует питания

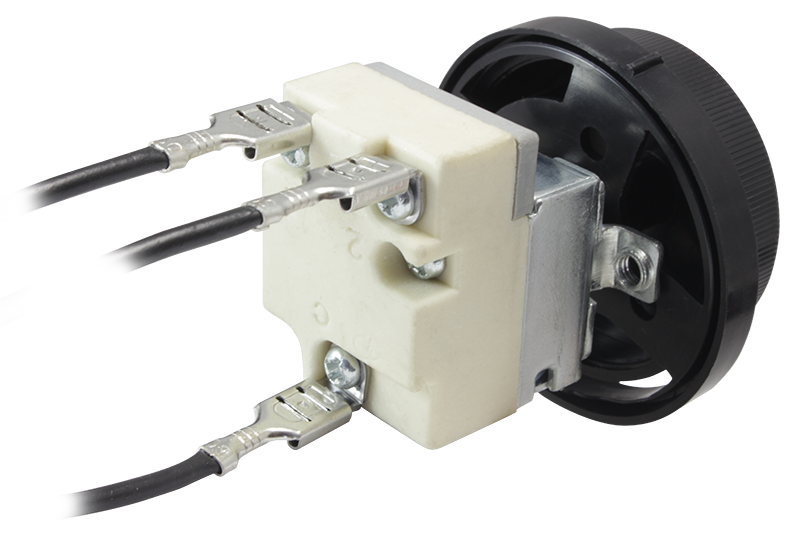

- Ламели для подключения в комплекте
-
Для установки термобаллона на объект могут использоваться гильзы
ГЗ-Н,
ГЗЖ-Н подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы
ГЗ-Н без крепежного винта может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)
Технические характеристики:
Параметр | Значение |

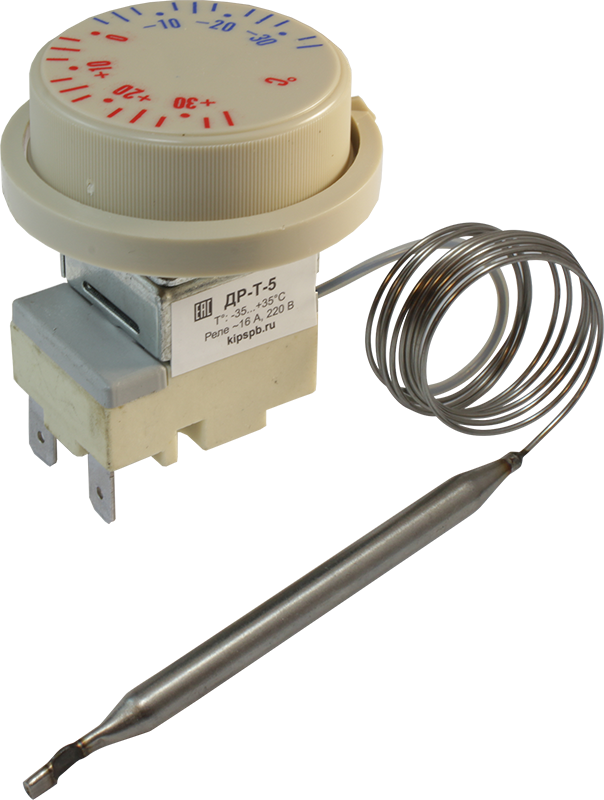

Диапазоны регулирования температуры | −35...+35°С | 0...+40°С
| +30...+85°С
| +30...+110°С
| +50...+200°С | +50...+320°С |
Дифференциал | ±5°С
| ±6°С
| ±12°С |
Коммутационная способность реле | ~16 (5*) А, 220 В (нагрев и охлаждение)
|
Механическая износостойкость, циклов | ≥ 105
|
Сопротивление контактов | ≤ 50 мОм
|
Сопротивление изоляции при испытании напряжением 500 В | ≥ 100 МОм
|
Монтаж | В щит
|
Габаритные размеры измерительного блока | 62×51×51 мм
|
Длина капилляра (Lc)
| 870 мм
|
Длина термобаллона (Lb)
| 110 мм
| 120 мм
| 85 мм
| 60 мм | 125 мм |
Диаметр термобаллона (Db)
| 6 мм
| 3 мм |
Вес
| 83 г
| 82 г
| 84 г
| 79 г | 82 г |
* для индуктивной нагрузки

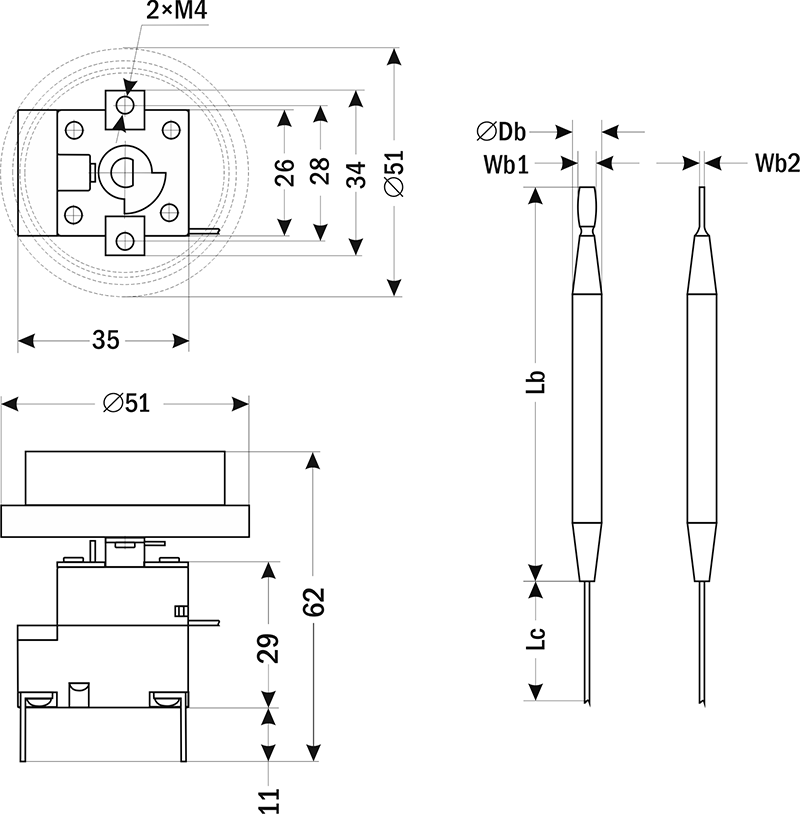

Габаритные размеры |
|
Размер, мм | −35...+35°С | 0...+40°С | +30...+85°С | +30...+110°С | +50...+200°С | +50...+320°С |
Lc | 870 | 870 | 870 | 870 | 870 | 870 |
Lb | 110 | 120 | 85 | 85 | 60 | 125 |
Db | 6 | 6 | 6 | 6 | 6 | 3 |
Wb1 | 3,5 | 3,5 | 4 | 4 | 3,5 | 2,5 |
Wb2 | 1,5 | 1,5 | 1,5 | 1,5 | 1 | 1 |
Версия: 2021-09-20-ЛВС
