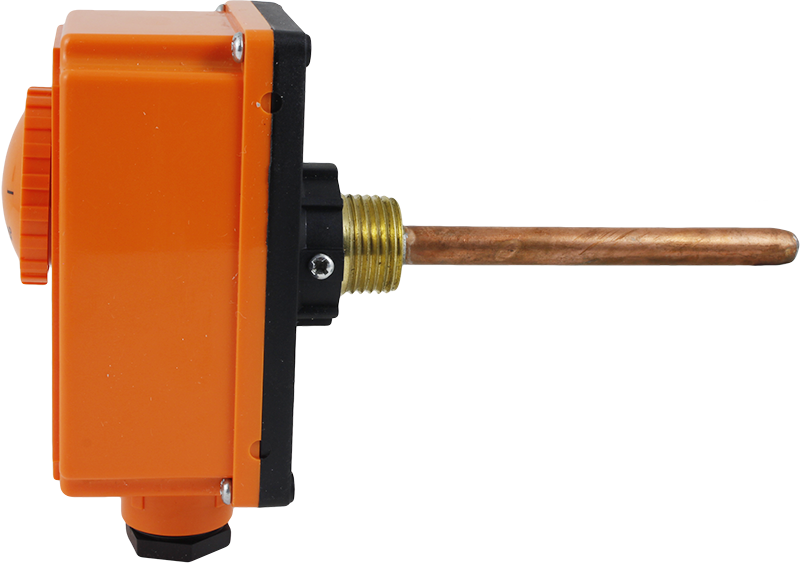

Погружной термостат ДР-ТП с переключающим контактом предназначен для регулирования температуры жидких и газообразных сред, неагрессивных к материалу погружной гильзы. Термостат может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.

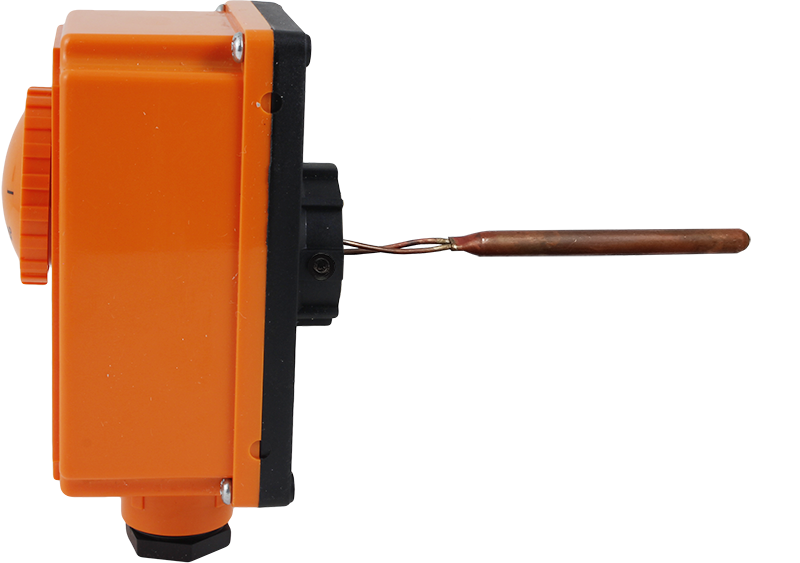

Принцип работы основан на свойстве объемного темпера турного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.Особенности:

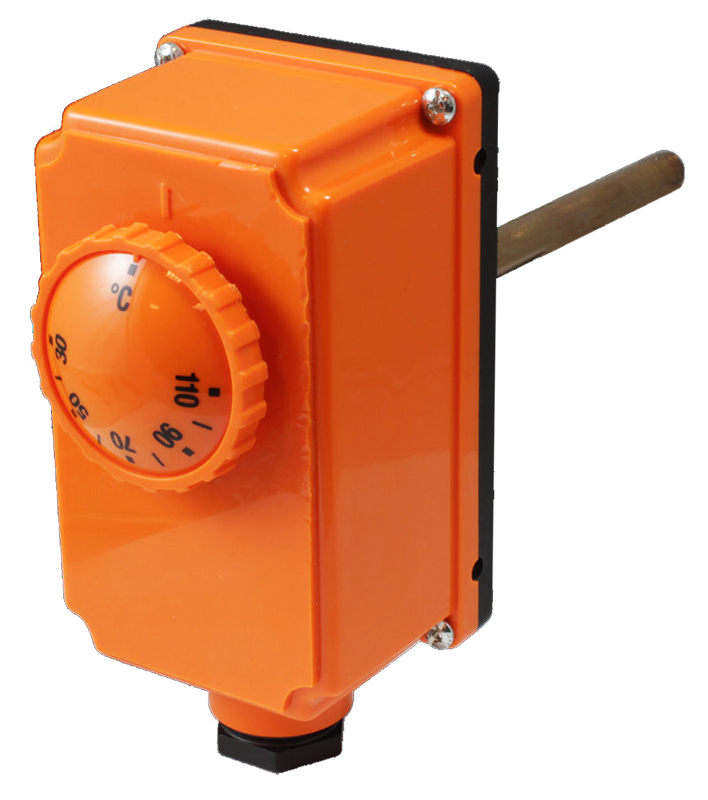

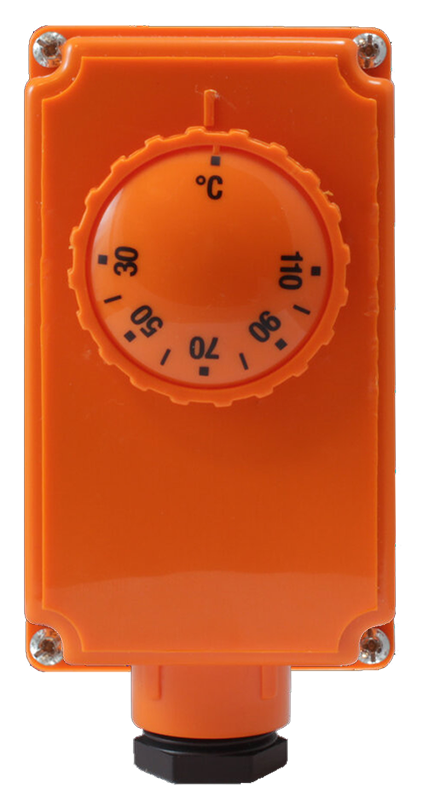

- Установка температуры при помощи поворотной шкалы
- Не требует питания
-
Штуцер со стандартной дюймовой резьбой G½" позволяет легко монтировать термостат в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например,
VTR.581.N) для перехода на остальные размеры резьбы

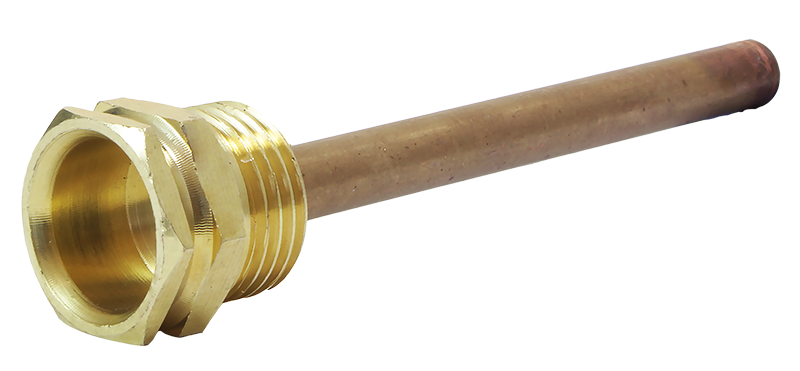

- Погружная гильза при износе должна быть заменена. Возможна замена на гильзы ГЗ-Н, ГЗЖ-Н подходящей длины, внутреннего диаметра и внешней резьбы
Технические характеристики:
Параметр
| ДР-ТП-90 | ДР-ТП-110 |
Диапазон регулирования температур | 0...+90°С | +30...+110°С |
Дифференциал
| ±6°С
|
Коммутационная способность реле
| ~16 (2,5*) А, 220 В (нагрев)
~4 (0,5*) А, 220 В (охлаждение) |
Механическая износостойкость | ≥ 105 циклов |
Скорость изменения температуры
| < 1°С/мин |
Максимальная температура корпуса
| +80°С |
Максимальная температура баллона
| +125°С |
Максимальное давление на гильзу
| 1 МПа
|
Материал погружной гильзы | Медь |
Присоединение | Штуцер G½" (латунь)
|
Степень защиты | IP43
|
Габаритные размеры
| 108×55×163 мм |
Вес
| 200 г
|
* для индуктивной нагрузки

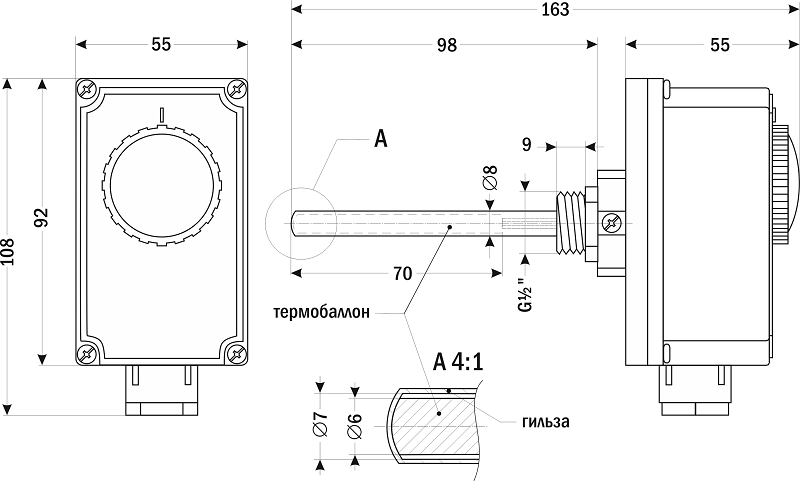

Габаритные размеры |
|
Версия: 2021-03-17-КВА
