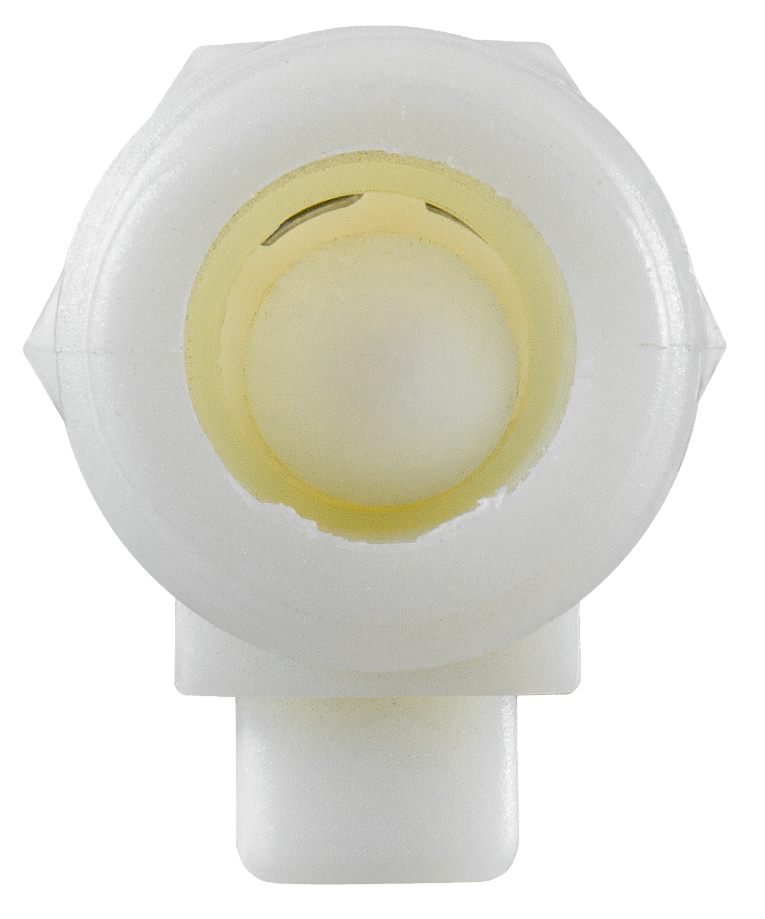

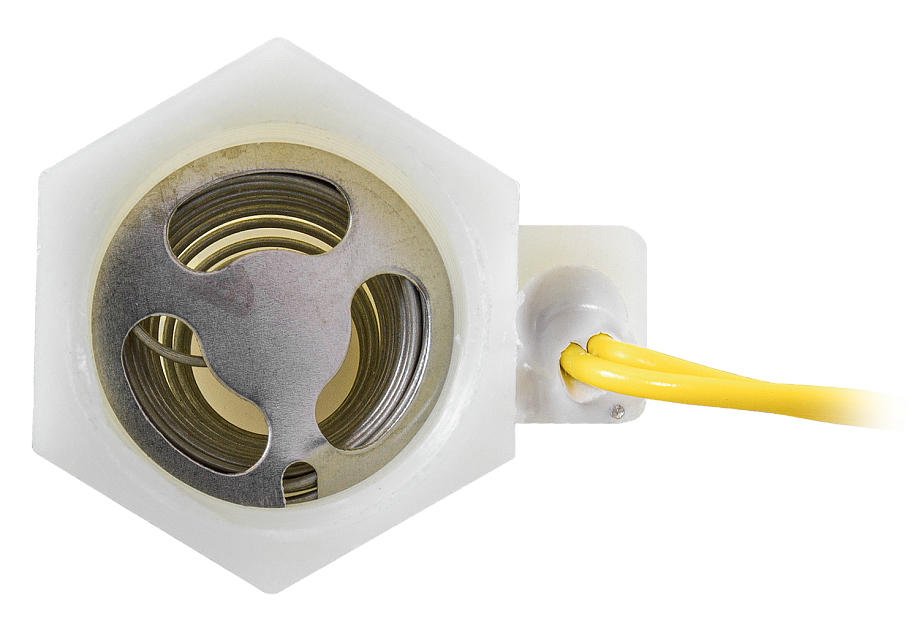

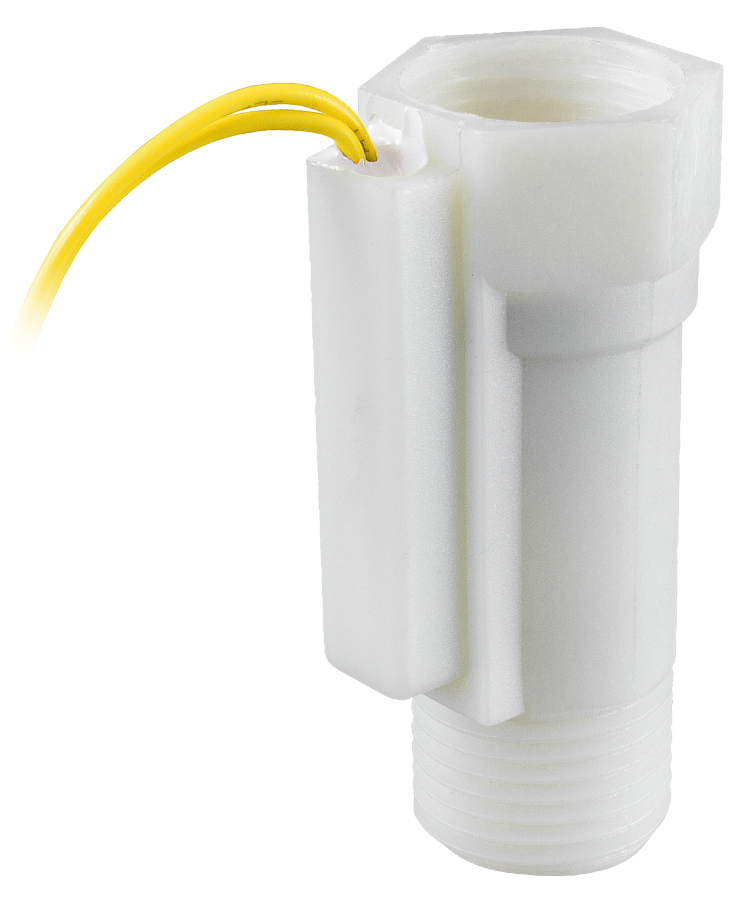

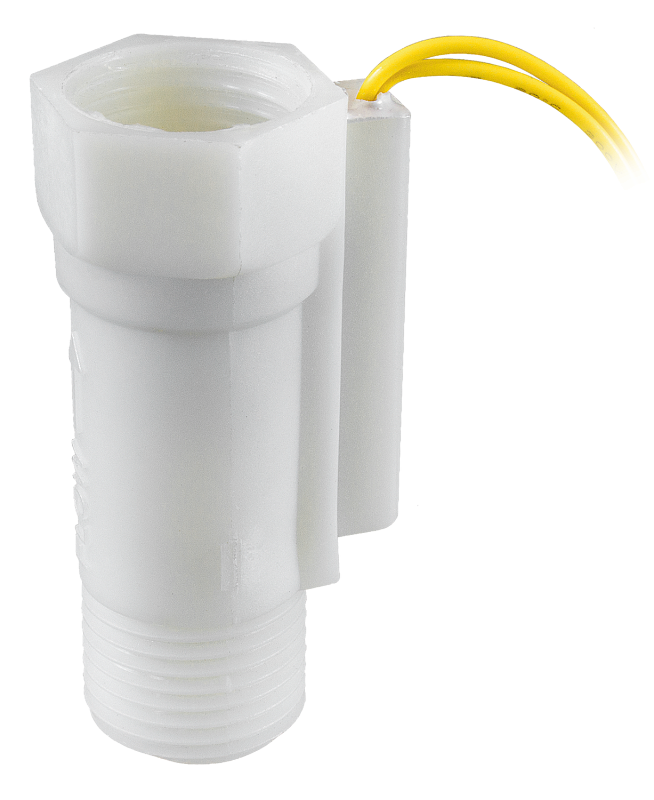

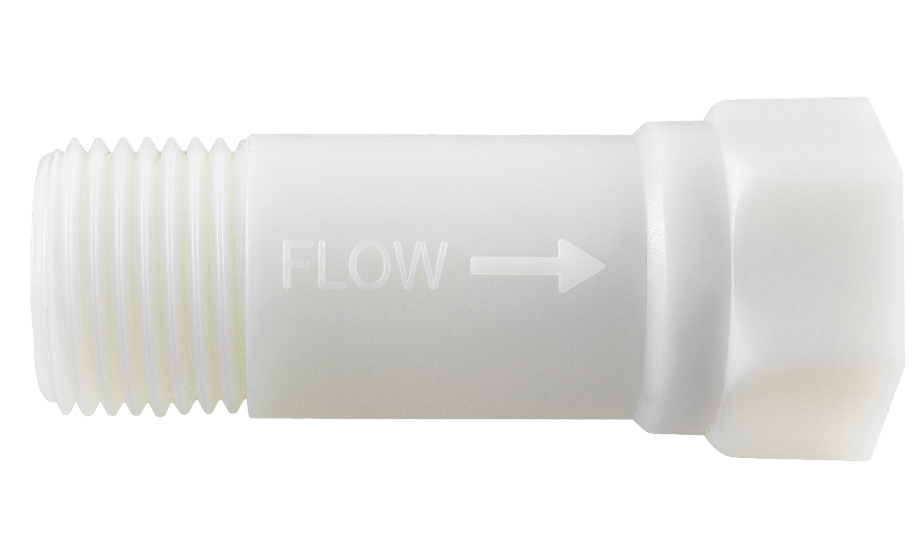

Датчик-реле потока поршневой подпружиненный ДР-ПП-52-15
Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока
- Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
- Максимальное давление рабочей среды: 0,5 МПа
- Температура рабочей среды: −10...+70°C
- Расход: 1...10 л/мин
- Максимальная коммутируемая мощность: 50 Вт
- Присоединение: наруж. G½" → внутр. G½"
- Материал: полипропилен
- Монтажное положение: универсальное
- Cтепень пылевлагозащиты: IP55
Датчик-реле потока (реле протока) поршневой подпружиненный ДР-ПП-52-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
| Параметр | Значение |
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости |
| Максимальное давление рабочей среды | 0,5 МПа
|
| Температура рабочей среды
| −10...+70°C |
| Расход
| 1…10 л/мин |
| Максимальная коммутируемая мощность | 50 Вт
|
| Максимальный коммутируемый ток | ≅0,5 (≅110 В)
|
| Максимальное коммутируемое напряжение | =110 В |
| Длина провода
| 280 мм
|
| Материал
| Полипропилен
|
| Присоединение | наруж. G½" → внутр. G½"
|
| Cтепень пылевлагозащиты | IP55 |
| Монтажное положение
| Универсальное
|
| Габаритные размеры
| 62×32×28 мм
|
| Вес
| 23 г
|

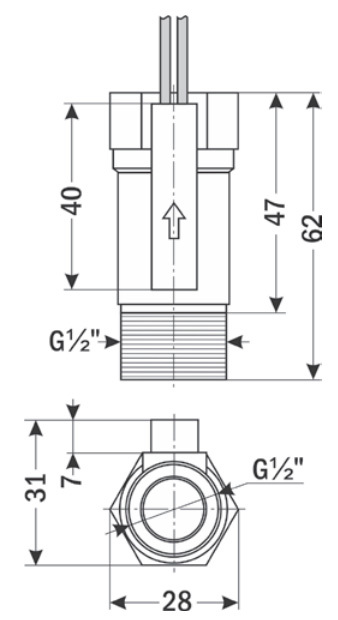

| Габаритные размеры
|
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Информационное письмо | 12.11.2012 | 0.73 Мб |  |
| Руководство по эксплуатации | 28.06.2023 | 0.38 Мб |  |
| Отказное письмо | 11.10.2022 | 1.17 Мб |  |
