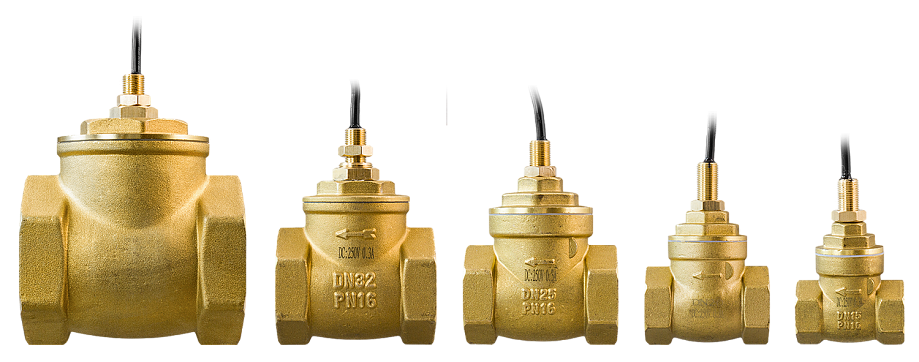

Датчик-реле потока лепестковый ДР-ПП-05

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −40...+120°C
Минимальный расход: 3...5 л/мин
Максимальный расход: 15...200 л/мин
Максимальная коммутируемая мощность: 70 Вт
Присоединение: внутр. G½"... G2"
Материал: латунь
Монтажное положение: горизонтальное
Степень пылевлагозащиты: IP55

В закладки

от 4 500 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Датчик-реле потока лепестковый ДР-ПП-05 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Особенности:

НО-контакт. При наличии потока контакт геркона замыкается
Высокий ресурс срабатываний

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Параметр	ДР-ПП-05-15	ДР-ПП-05-20	ДР-ПП-05-25	ДР-ПП-05-32	ДР-ПП-05-40	ДР-ПП-05-50
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−40...+120°С
Минимальный расход	3 л/мин	3,5 л/мин	3,5 л/мин	4 л/мин	4 л/мин	5 л/мин
Максимальный расход	15 л/мин	20 л/мин	50 л/мин	80 л/мин	120 л/мин	200 л/мин
Коммутируемая мощность	70 Вт
Максимальный коммутируемый ток	=0,3 А (при =24 В)
Максимальное коммутируемое напряжение	=220 В, ~250 В
Длина провода	455 мм
Степень пылевлагозащиты	IP55
Материал	Латунь
Присоединение	внутр. G½"	внутр. G¾"	внутр. G1"	внутр. G1¼"	внутр. G1½"	внутр. G2"
Монтажное положение	Горизонтальное
Габаритные размеры	78×49×27 мм	83×56×32 мм	92×68×40 мм	98×71×47 мм	105×80×54 мм	120×96×67 мм
Вес	223 г	280 г	437 г	530 г	706 г	1133 г

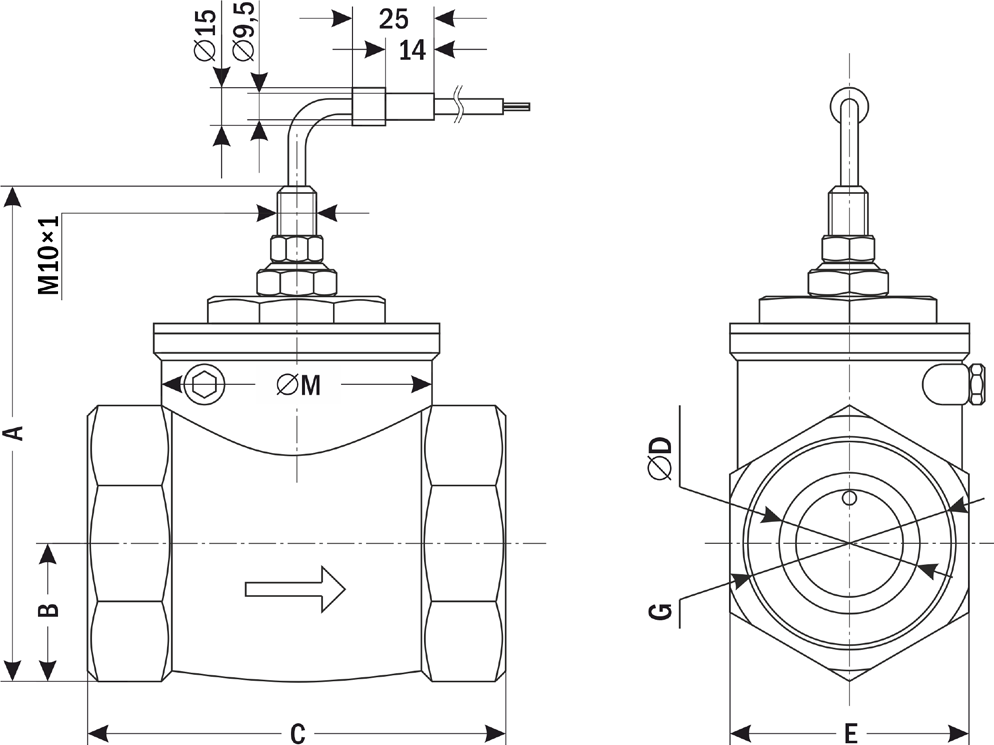

Габаритные размеры

Размер, мм	Значение
Размер, мм	-15	-20	-25	-32	-40	-50
A	78	83	92	98	105	120
B	15	18	20	26,7	30,5	38
C	49	56	68	71	80	96
∅D	12	18	24	28	32	40
E	27	32	40	47	54	67
∅M	29	34	43	46	50,5	65
G	½"	¾"	1"	1¼"	1½"	2"

Версия: 2023-06-27-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.06.2023	0.44 Мб

Артикул	Присоединение	Срок поставки	Стоимость
внутр.G1/2" внутр.G3/4" внутр.G1" внутр.G1 1/4" внутр.G1 1/2" внутр.G2"

Артикул	Модель	Присоединение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Присоединение	Срок поставки	Стоимость
N41795	ДР-ПП-05-15	внутр.G1/2"	Со склада	4500 руб. – +
N41796	ДР-ПП-05-20	внутр.G3/4"	Со склада	5062 руб. – +
N41798	ДР-ПП-05-32	внутр.G1 1/4"	Со склада	13125 руб. – +
N41799	ДР-ПП-05-40	внутр.G1 1/2"	Со склада	20625 руб. – +
N41800	ДР-ПП-05-50	внутр.G2"	Со склада	22500 руб. – +

Артикул	Модель	Присоединение	Срок поставки	Стоимость
N41795	ДР-ПП-05-15	внутр.G1/2"	Со склада	4500 руб. – +
N41796	ДР-ПП-05-20	внутр.G3/4"	Со склада	5062 руб. – +
N41797	ДР-ПП-05-25	внутр.G1"	Ожидается 2025.02.12	7331 руб. – +
N41798	ДР-ПП-05-32	внутр.G1 1/4"	Со склада	13125 руб. – +
N41799	ДР-ПП-05-40	внутр.G1 1/2"	Со склада	20625 руб. – +
N41800	ДР-ПП-05-50	внутр.G2"	Со склада	22500 руб. – +
