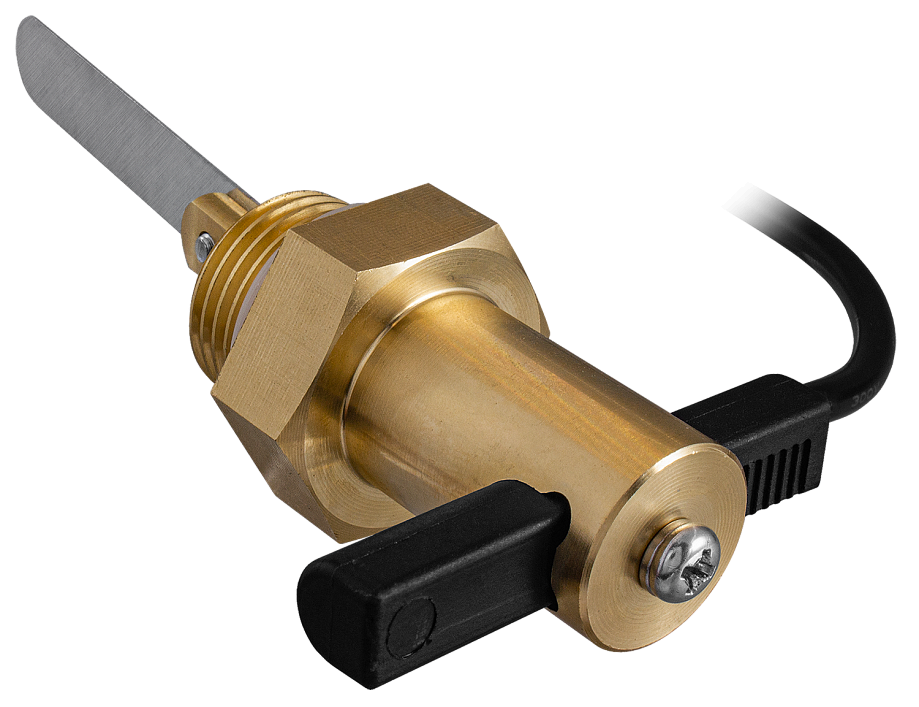

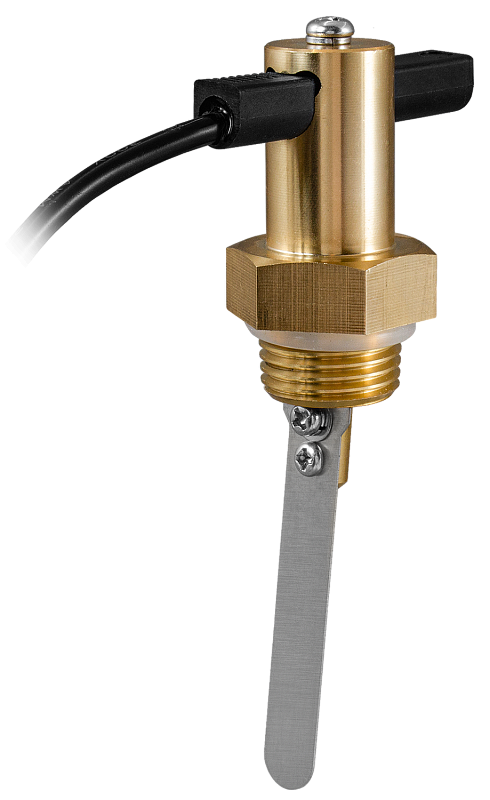

Датчик-реле потока лепестковый ДР-П-05-15

Арт: M71051

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,2 МПа
Температура рабочей среды: 0...+100°С
Расход: 3,5...12 л/мин
Реле: ≅0,4 А, 24 В
Присоединение: наруж. G½"
Материал: корпус - латунь, гильза - нейлон
Степень пылевлагозащиты: IP67

В закладки

3 075 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик-реле потока лепестковый ДР-П-05-15 предназначен для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и др. Прибор устанавливается в тройник трубопровода.
Данное устройство применяется для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации, в системах охлаждения жидкостей, жидкостных насосах, конденсаторах, системах горячего водоснабжения и других типах промышленного оборудования.
Особенности:

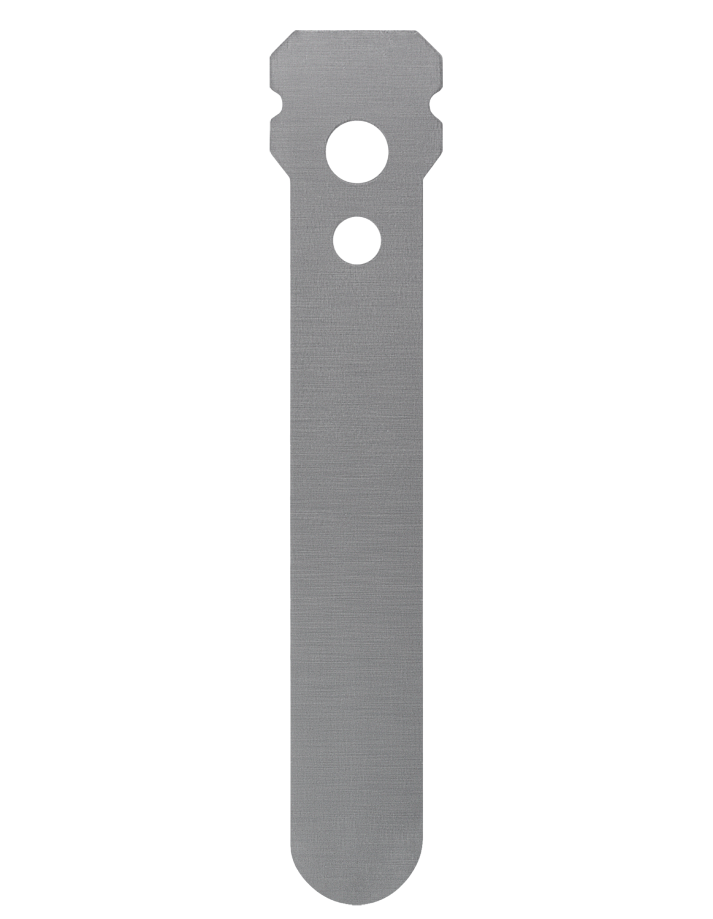

В комплекте 2 лепестка из нержавеющей стали (min Ду трубы ½" при установке через удлинитель)
Удобное изменение логики срабатывания (НО или НЗ) и порога срабатывания реле перемещением нейлоновой гильзы с герконом
Простой монтаж

Принцип работы:

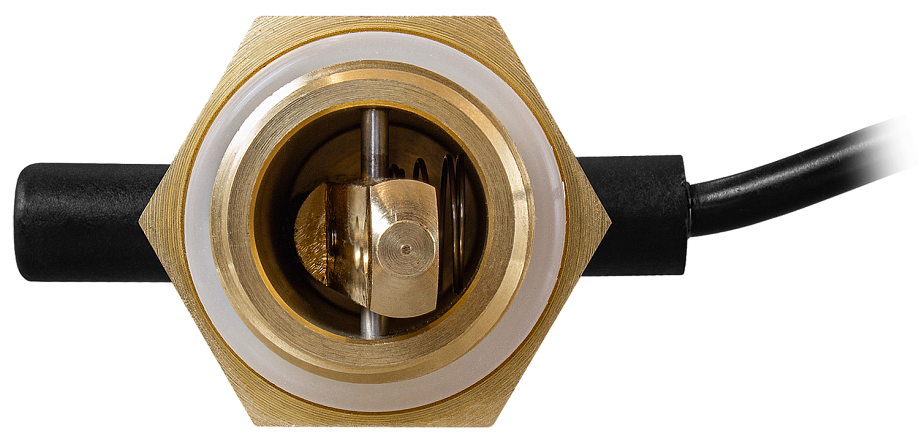

Внутри корпуса установлен подпружиненный с одной стороны язычок. На верхнем конце язычка установлен магнит, в нижнем конце язычка закрепляется лепесток, который является чувствительным элементом. Поток жидкости отклоняет лепесток, изменяя положение магнита.
Настройка логики работы (НО/НЗ) и установка порога срабатывания осуществляется перемещением нейлоновой гильзы с герконом по сквозному отверстию в верхней части корпуса. Для этого на лепесток прибора подается поток необходимой (отслеживаемой) величины, гильза сдвигается до момента срабатывания и фиксируется стопорным винтом.

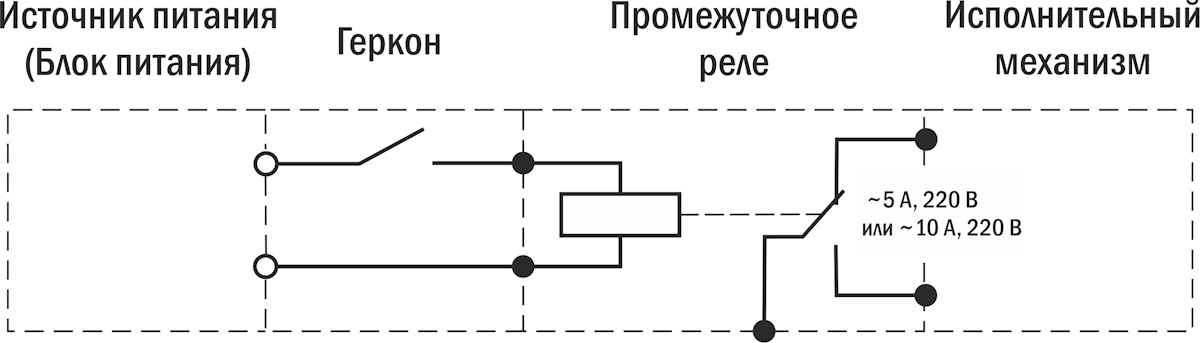

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,2 МПа
Температура рабочей среды	0…+100°С
Расход	3,5...12 л/мин
Реле	≅0,4 А, 24 В
Мощность	10 Вт
Сопротивление изоляции	10⁸ Ом
Ресурс работы	≥10⁸ циклов
Время переключения	0,35 мс
Степень пылевлагозащиты	IP67
Материал	Корпус - латунь, гильза - нейлон
Материал корпуса	Латунь
Материал лепестков	Нержавеющая сталь
Присоединение	Наруж. G½"
Длина провода	470 мм

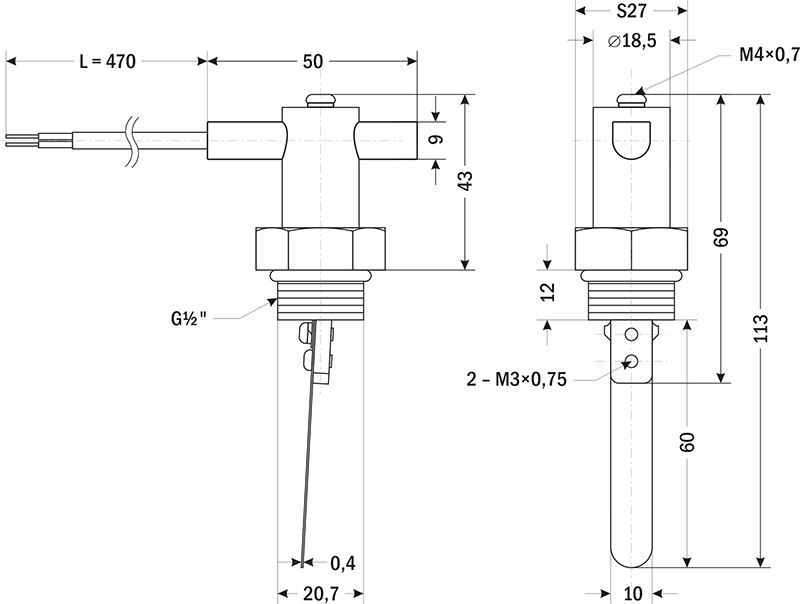

Размеры без лепестков (В×Ш×Г)	69×50×27 мм
Размеры лепестка (В×Ш)	60×10 мм
Вес без лепестка	115 г
