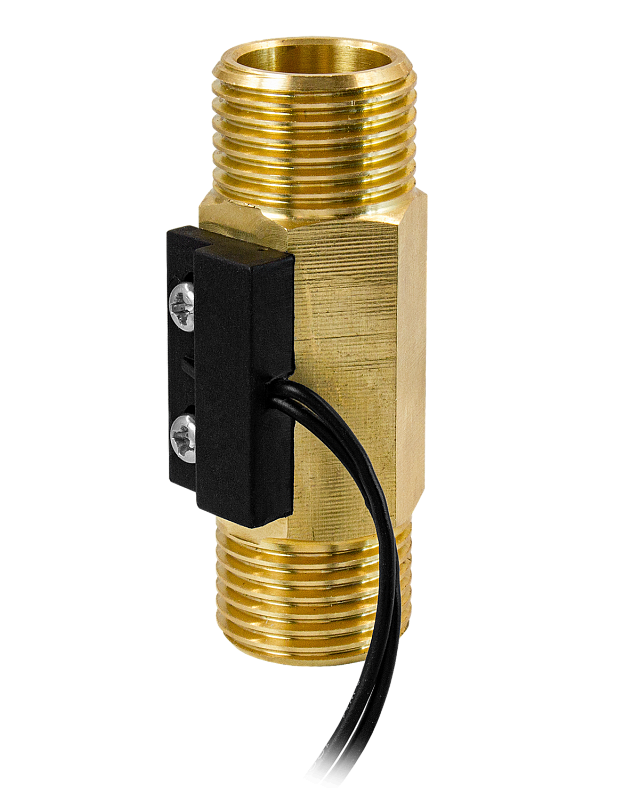

Датчик-реле потока поршневой подпружиненный ДР-ПП-12-15

Арт: M71064

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,2 МПа
Температура рабочей среды: 0...+60°C
Расход: 1,2...12 л/мин
Максимальная коммутируемая мощность: 50 Вт
Присоединение: наруж. G½"
Материал: латунь
Монтажное положение: универсальное
Степень пылевлагозащиты: IP67

В закладки

2 262 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик-реле потока (реле протока) поршневой подпружиненный ДР-ПП-12-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока. При наличии потока в трубопроводе датчик-реле подает сигнал на выводы.

Особенности:

НО-контакт, при наличии потока контакт геркона замыкается

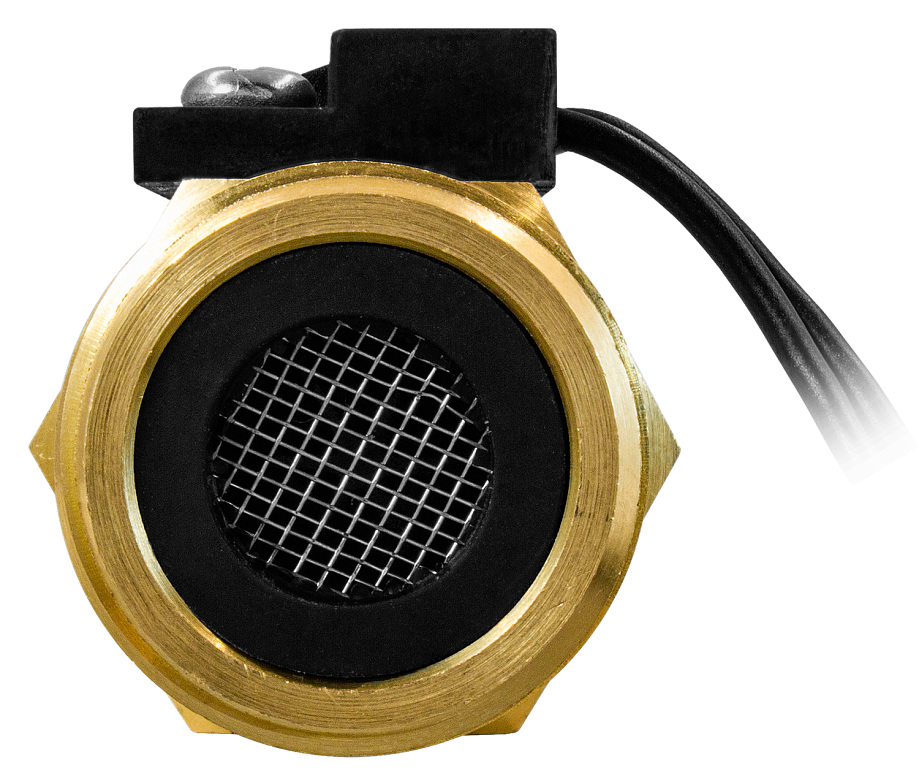

Встроенный входной фильтр грубой очистки: съемная сетка из нержавеющей стали
Для корректной работы датчика направление потока жидкости должно совпадать с направлением стрелки на корпусе

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Принцип работы:Принцип работы датчиков-реле основан на перемещении подпружиненного поршня внутри прибора. Поршень смещается под действием давления потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием пружины, что приводит к размыканию контактов.
Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,2 МПа
Температура рабочей среды	0…+60°С
Расход	1,2...12 л/мин
Коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	=0,3 А
Максимальное коммутируемое напряжение	=200 В
Сопротивление изоляции	10⁸ Ом
Ресурс работы	≥10⁸ циклов
Время переключения	0,2 мс
Присоединение	Наруж. G½"
Длина провода	330 мм
Степень пылевлагозащиты	IP67
Материал	Латунь
Монтажное положение	Универсальное

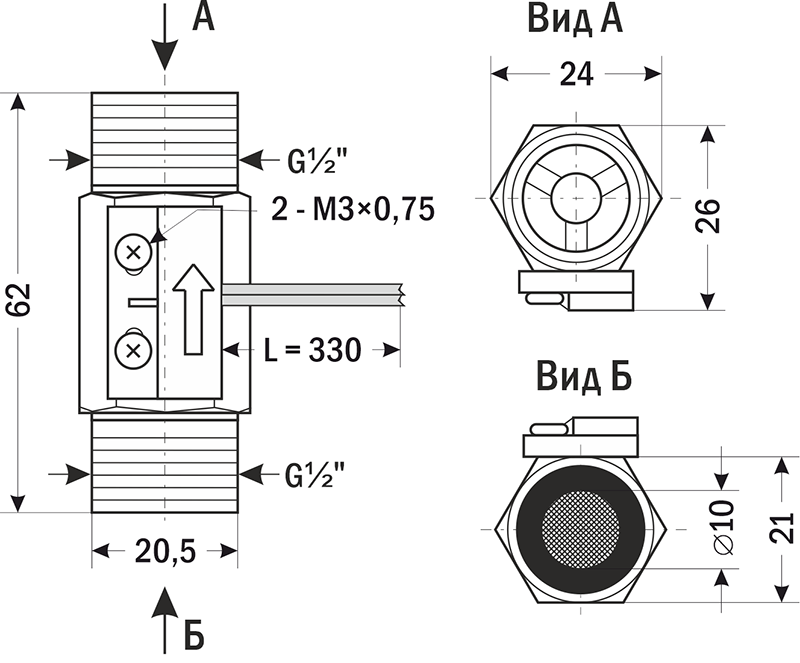

Габаритные размеры	62×26×24 мм
Вес	115 г
