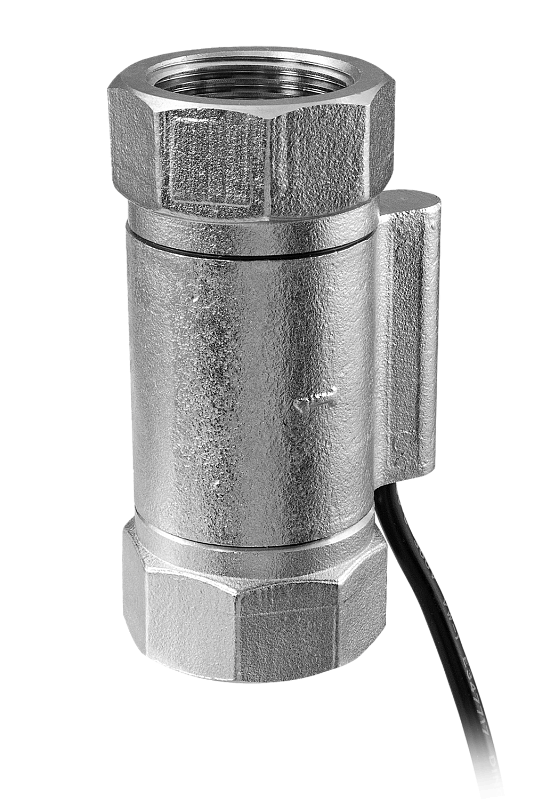

Датчик-реле потока поршневой подпружиненный ДР-ПП-34-20

Арт: O72516

Прибор для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Рабочая среда: вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды: 1,5 МПа
Температура рабочей среды: −10...+110°С
Расход: 3...20 л/мин
Максимальная коммутируемая мощность: 50 Вт
Присоединение: внутр. G¾"
Материал: нержавеющая сталь
Монтажное положение: универсальное
Степень пылевлагозащиты: IP55

В закладки

16 234 руб. Наличие: Ожидается 2025.02.15

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Датчик-реле потока поршневой подпружиненный ДР-ПП-34-20 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока. При наличии потока в трубопроводе датчик-реле подает сигнал на выводы.
Принцип работы датчиков-реле основан на перемещении подпружиненного поршня внутри прибора. Поршень смещается под действием давления потока жидкости и, воздействуя своим магнитом на контакты геркона, замыкает их. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием пружины, что приводит к размыканию контактов.

Особенности:

НО-контакт, при наличии потока контакт геркона замыкается.
Высокий ресурс срабатываний.
Для корректной работы датчика-реле направление потока жидкости должно совпадать с направлением стрелки на корпусе.

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, этиленгликоль и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	3...20 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	=0,5 А (при =24 В)
Максимальное коммутируемое напряжение	=220 В
Степень пылевлагозащиты	IP55
Материал корпуса	Нержавеющая сталь
Присоединение	Внутр. G¾"
Монтажное положение	Универсальное
Длина провода	400 мм

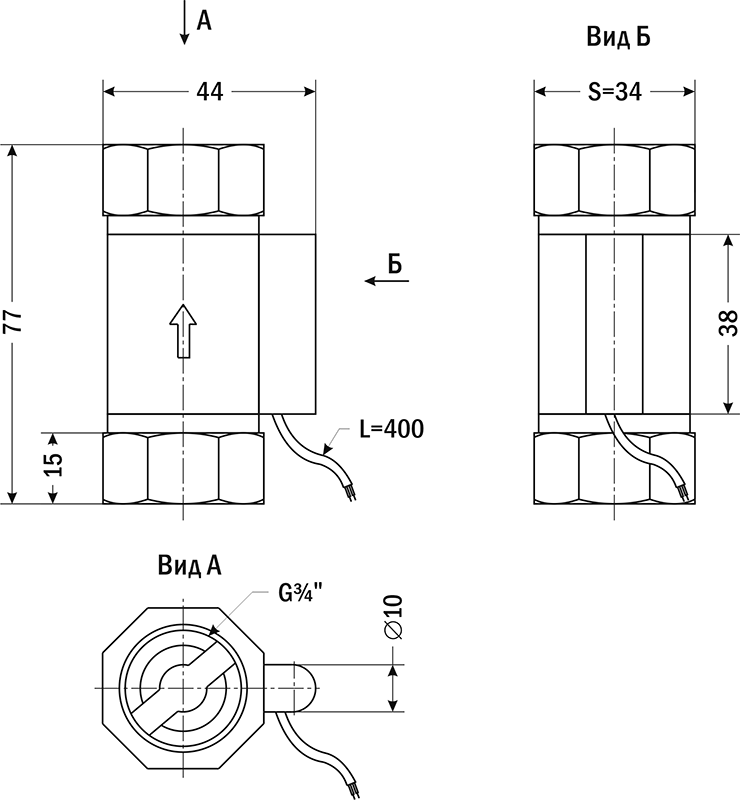

Габаритные размеры	77×44×34 мм
Вес	307 г
