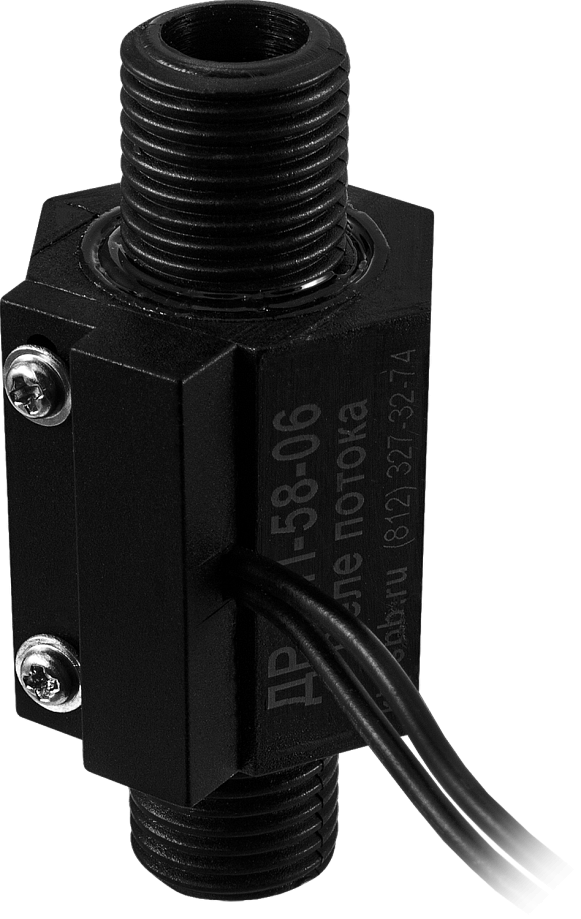

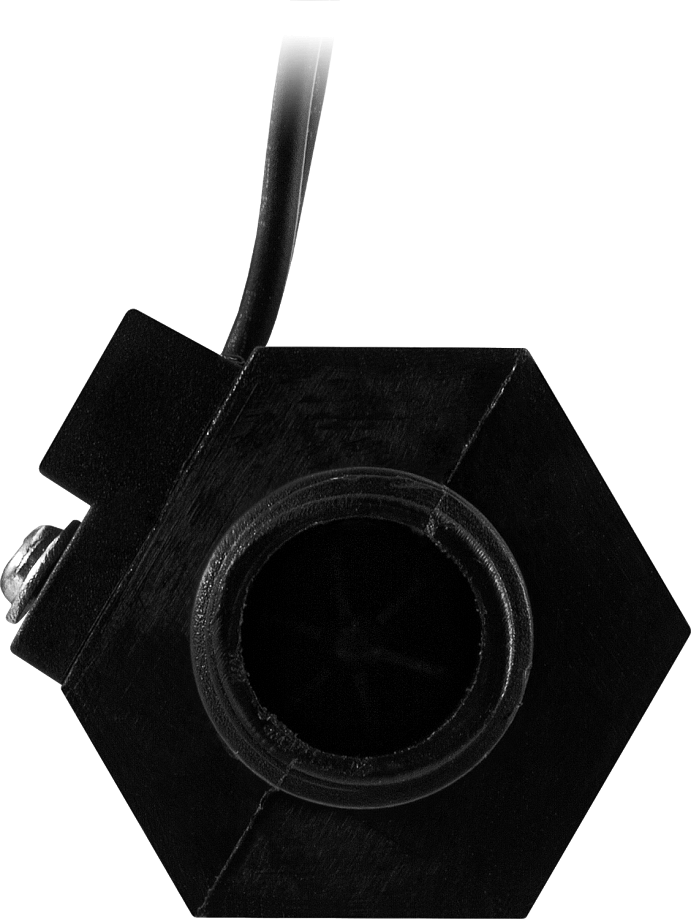

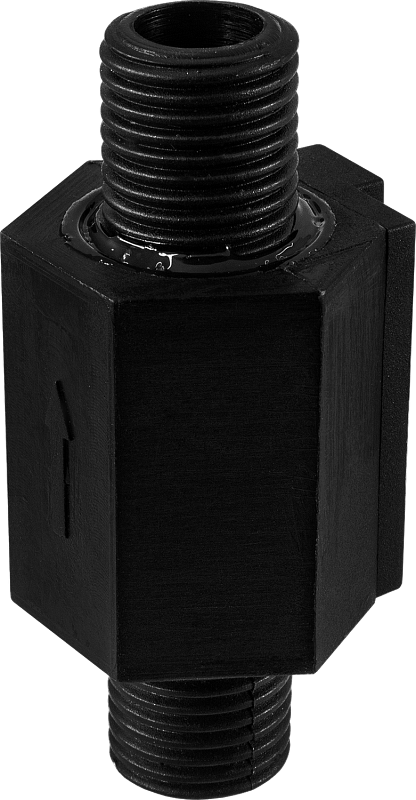

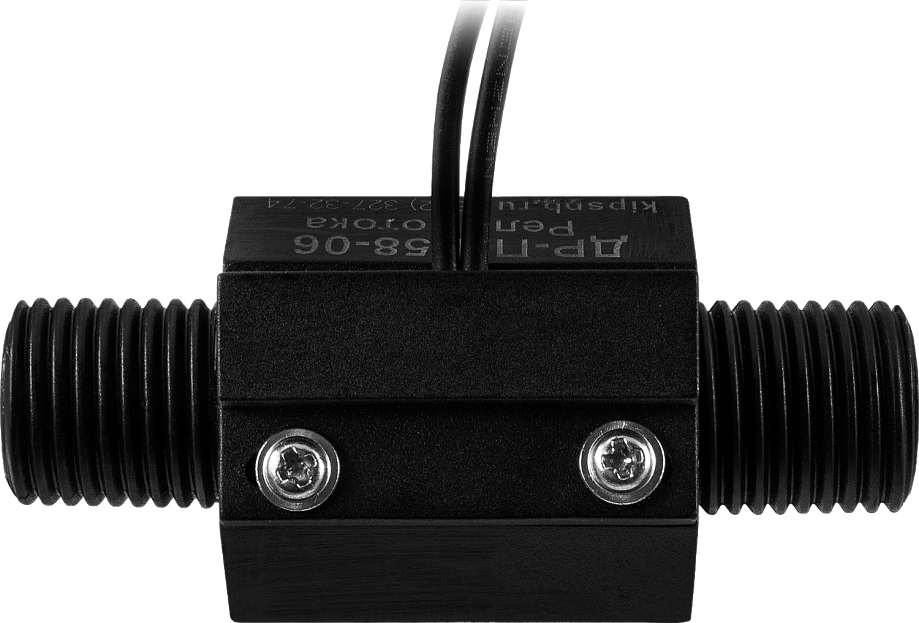

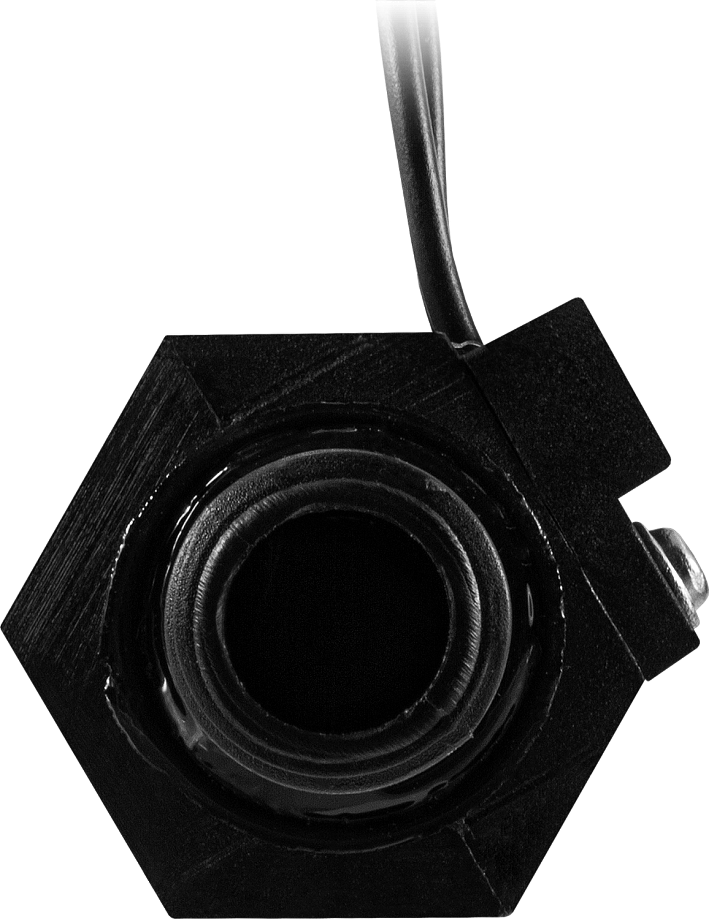

Датчик-реле потока поршневой подпружиненный ДР-ПП-58-06 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например,
MY,
55-02,
55-04,
LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например,
DR,
MDR,
БП97,
БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить
фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать
анаэробные герметики.
Технические характеристики:
Параметр | Значение |
Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости |
Максимальное давление рабочей среды | 0,5 МПа
|
Температура рабочей среды
| −10...+70°C |
Расход
| 0,2...5 л/мин |
Максимальная коммутируемая мощность | 50 Вт
|
Максимальный коммутируемый ток | ≅0,5 (≅110 В)
|
Максимальное коммутируемое напряжение | ≅250 В |
Длина провода
| 350 мм |
Материал
| Полипропилен
|
Присоединение | наруж. G¼" |
Степень защиты | IP55 |
Монтажное положение
| Универсальное
|
Габаритные размеры
| 53×26×25 мм
|
Вес
| 18 г
|

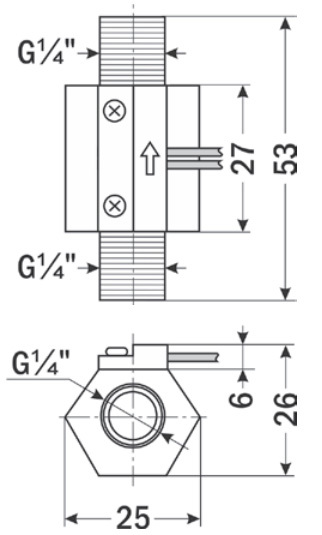

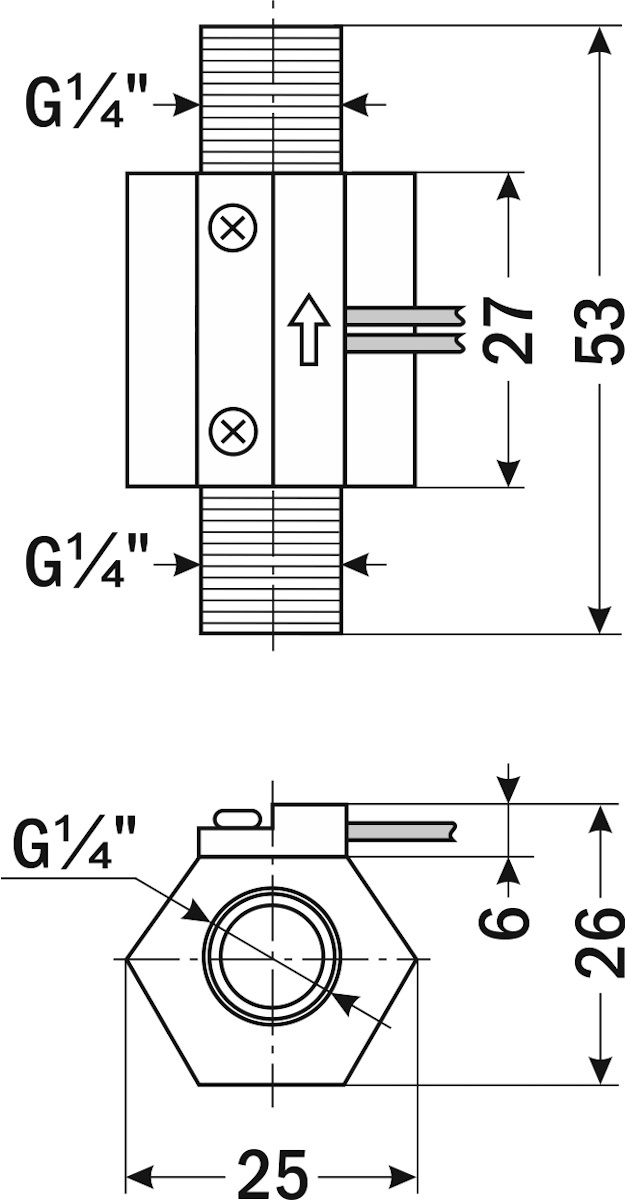

Габаритные размеры
|
|
